内燃机动力系统活塞结构三维设计

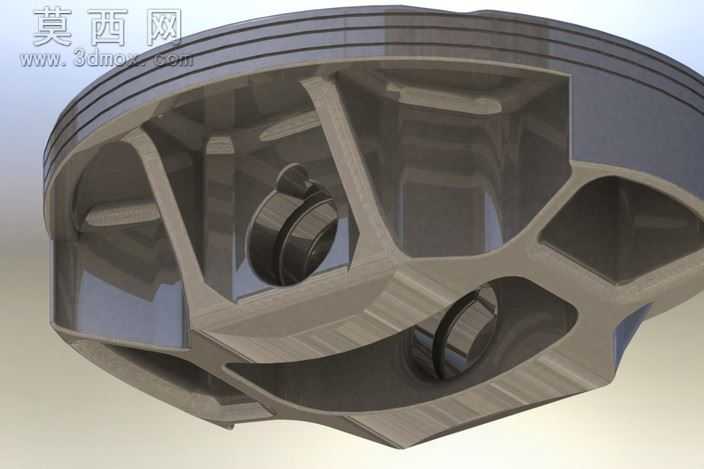

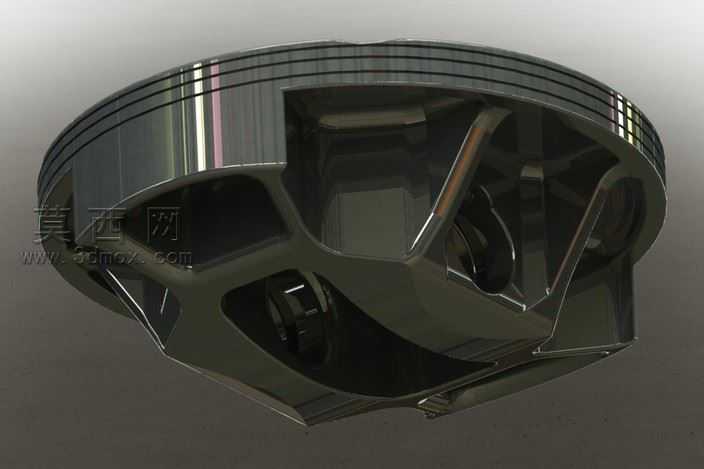

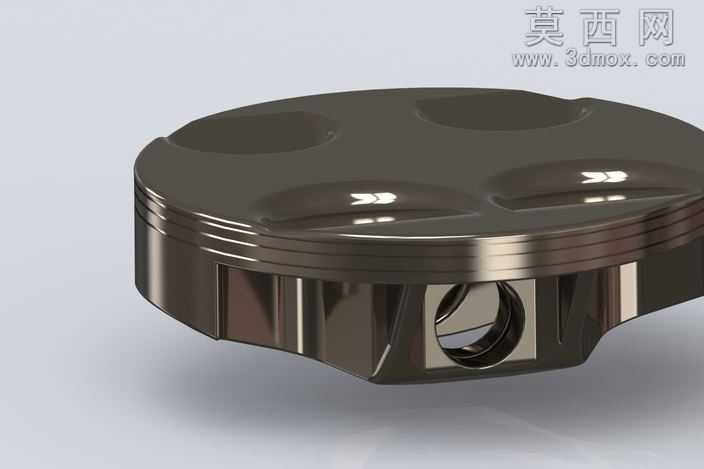

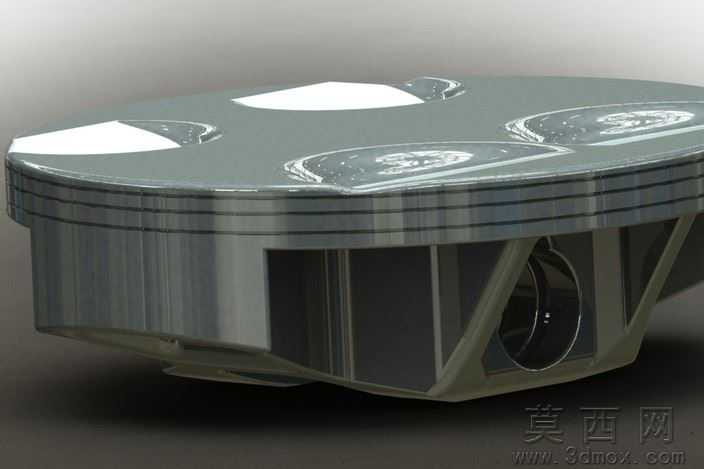

本作品为内燃机核心往复运动部件活塞的三维设计成果，建模阶段依托主流三维CAD软件完成全参数化特征构建，首先以活塞的公称直径、压缩高度、销孔中心距等核心设计参数为基准，绘制活塞顶部、头部、裙部的回转截面草图，通过旋转特征生成活塞基体结构。针对活塞头部的多道环槽结构，采用精准的轴向尺寸定位完成环形切除特征，严格匹配气环、油环的安装尺寸公差，油环部位的回油孔通过圆周阵列特征实现均匀排布，保证回油通路的流通一致性。活塞内部的加强筋结构采用筋特征工具构建，结合有限元受力分析结果优化筋条的走向与厚度，在保证活塞整体结构强度的前提下尽可能降低部件自重，减少往复运动过程中的惯性载荷。销孔部位采用同轴度约束完成凸台与孔特征的构建，对销孔内侧与活塞销接触的区域做了局部加厚处理，同时添加了安装卡环的限位槽特征，满足活塞销的轴向固定需求。裙部型线采用变椭圆截面设计，通过多截面放样特征实现裙部从上到下的轮廓渐变，适配活塞工作过程中的热变形规律，避免工作状态下出现卡缸故障。渲染阶段采用金属材质赋予活塞整体，调整材质的反射率、粗糙度参数还原钢制活塞经过机加工后的金属光泽质感，对环槽、销孔等机加工面设置更高的光洁度参数，区分铸造毛坯面与机加工面的视觉差异，场景采用柔和的三点布光方案，突出活塞的结构轮廓与内部加强筋的空间布局，清晰展现各部位的结构衔接关系。整个设计过程严格遵循内燃机活塞的设计规范，所有结构特征均满足实际加工与装配的工艺要求，可直接用于动力系统的结构验证、装配干涉检查以及后续的工程图输出。
