塑料双行动喷漆喷枪三维结构设计

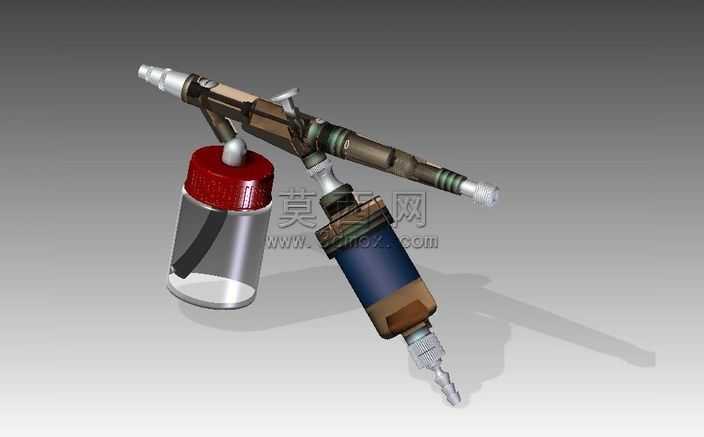

本模型为塑料材质双行动喷漆喷枪的三维设计成果，建模阶段围绕双动喷枪的核心工作逻辑展开结构搭建，首先梳理喷枪的两大功能通路：一路为涂料供给通路，包含外置储料杯、杯盖密封结构、涂料输送通道、喷嘴雾化组件；另一路为气压控制通路，包含进气接头、气阀调节结构、扳机联动控制组件、气压输出气道，建模时严格遵循双动喷枪“扳机扣动先开气、后出漆，扳机复位先断漆、后关气”的动作逻辑，对各运动部件的配合间隙做了符合实际装配要求的参数设定。材质渲染阶段针对不同部件做了区分处理：储料杯采用半透明磨砂塑料材质，还原真实塑料储料杯可观察剩余涂料量的视觉特性，杯盖采用亮面红色硬质塑料材质，枪身主体结构件做了哑光深棕工程塑料质感，金属调节旋钮、喷嘴、进气接头部分做了金属镀铬与哑光金属的质感区分，密封胶圈部位还原了橡胶材质的哑光弹性质感，扳机部位做了防滑纹理的细节刻画，让整体渲染效果贴近真实手持喷枪的视觉表现。结构设计上充分考虑塑料喷枪的轻量化特性，在保证结构强度的前提下对枪身非受力部位做了壁厚优化，储料杯与枪身的连接结构采用快拆式卡扣设计，方便日常加注涂料与清洗维护，气阀调节旋钮做了防滑齿结构，方便使用者在喷涂过程中单手调节气压大小，喷嘴组件做了可拆分的模块化设计，可适配不同口径的喷嘴更换需求，满足不同喷涂场景的涂料雾化要求。整体建模过程中对各部件的装配关系做了干涉检查，确保所有活动部件在运动行程内无结构干涉，各密封部位的配合尺寸符合气动工具的密封要求，完整还原了塑料双动喷枪的产品结构与外观特征。
