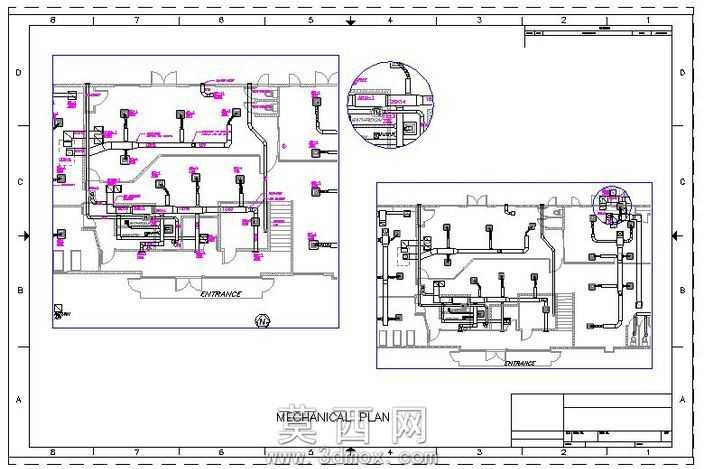

暖通空调系统机械平面布局设计图纸

本作品为暖通空调系统的机械平面布局设计，采用二维平面制图结合三维建模思路完成整体方案搭建，在设计初期先梳理目标建筑空间的功能分区，明确不同区域的暖通负荷需求，以此为基础排布送风、回风管路的走向，确定各末端设备的安装点位。建模过程中严格遵循机械制图的投影规范，对主管道、分支管道的管径变化做清晰标注，对管路转弯、接驳、变径的节点做局部放大详图展示，清晰呈现各部件的连接关系与安装尺寸。在材质表现上，区分不同功能管路的线型与标识，送风管路采用实线标注，回风管路采用对应区分线型，设备点位采用专用图例标识，保证图纸的可读性与施工指导性。设计过程中充分考虑建筑入口、楼梯等固定结构的避让，保证管路走向顺直、减少不必要的弯折，降低风阻损耗，同时预留足够的检修操作空间，兼顾系统运行效率与后期维护便利性。整体布局围绕建筑的功能动线展开，将主设备区域设置在便于管线集散的位置，分支管路均匀覆盖各个功能区域，保证各区域的暖通介质输送均衡，同时对管路的固定支架点位做同步规划，确保安装结构的稳定性。图纸中还包含局部节点的放大详图，清晰展示复杂接驳处的管路连接方式、部件装配关系，避免施工过程中出现接驳错误，整体设计逻辑清晰，标注完整，既符合机械制图的规范要求，也兼顾暖通系统的实际运行需求，能够为现场施工安装提供准确的指导依据，从平面维度完整呈现整套暖通空调系统的空间排布逻辑，将三维空间内的管路走向、设备位置通过平面投影的方式精准表达，配合尺寸标注与图例说明，让施工人员能够快速理解设计意图，准确完成系统的安装搭建。
