二片式内螺纹不锈钢手动球阀

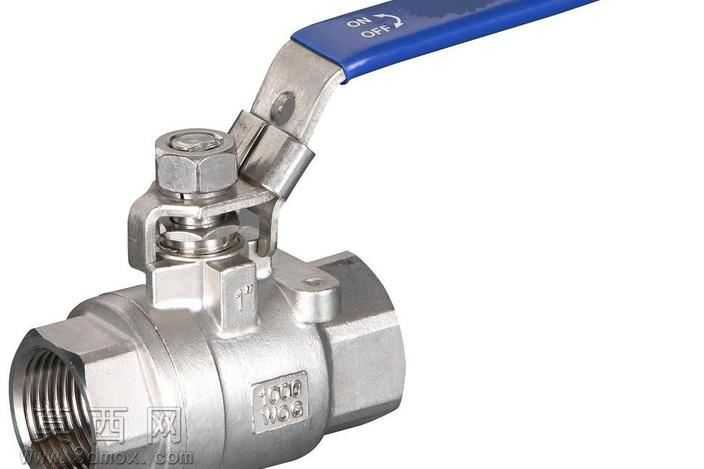

本模型为二片式内螺纹手动不锈钢球阀，建模过程严格遵循工业级球阀的实际生产尺寸规范，完整还原了该类阀门的全部核心结构。建模初期先梳理球阀的工作逻辑：通过带通孔的球体绕阀杆轴线旋转90度即可实现管路的通断控制，以此为基础拆分零件结构，分别构建阀体、球体、阀杆、密封阀座、手柄、压紧螺母、连接螺栓等独立零件，再按照实际装配关系完成整体装配，保证各零件间的配合间隙符合真实产品的装配公差要求。材质渲染阶段，阀体与球体、阀杆等金属零件采用304不锈钢材质参数，还原不锈钢表面细腻的金属磨砂质感，清晰呈现阀体上的规格标识刻印细节；手柄部分采用蓝色工程塑料材质，表面做哑光防滑纹理处理，手柄上的开关方向标识清晰醒目；密封件部分采用聚四氟乙烯材质的半透明白色质感，区分金属与非金属零件的视觉差异。结构设计上，该球阀采用二片式阀体结构，通过螺栓将左右两部分阀体紧固，内部夹持带通孔的金属球体，球体两侧配置软密封阀座保证关闭状态下的零泄漏；阀杆采用防飞出结构设计，通过阀体内部的台阶限位，避免管路带压时阀杆被介质压力顶出，阀杆与阀体间设置多重密封填料，通过顶部的压紧螺母调节密封预紧力，杜绝阀杆处的外泄漏；手柄采用扁方结构与阀杆顶端配合，通过螺母锁紧，开关位置设置机械限位，保证手柄旋转90度即可精准到达全开或全关位置。模型完整还原了内螺纹连接端的标准管螺纹牙型细节，可直接用于管路系统的装配模拟，也可作为阀门类产品设计的参考原型，适配给排水、化工流体输送、暖通管路等多种场景的设计演示需求，建模过程中对圆角、倒角等工艺细节均做了还原，避免尖锐棱角，符合实际五金零件的加工工艺要求。
