科幻主题Z6防暴警棍结构三维设计

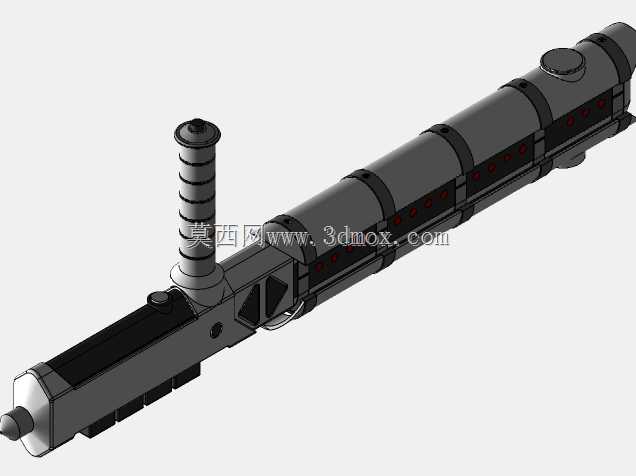

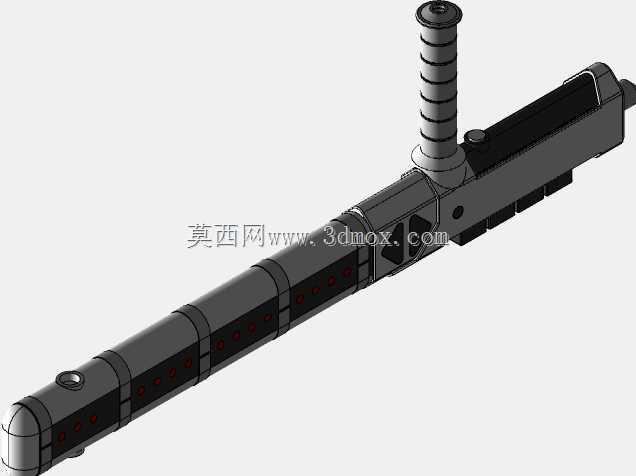

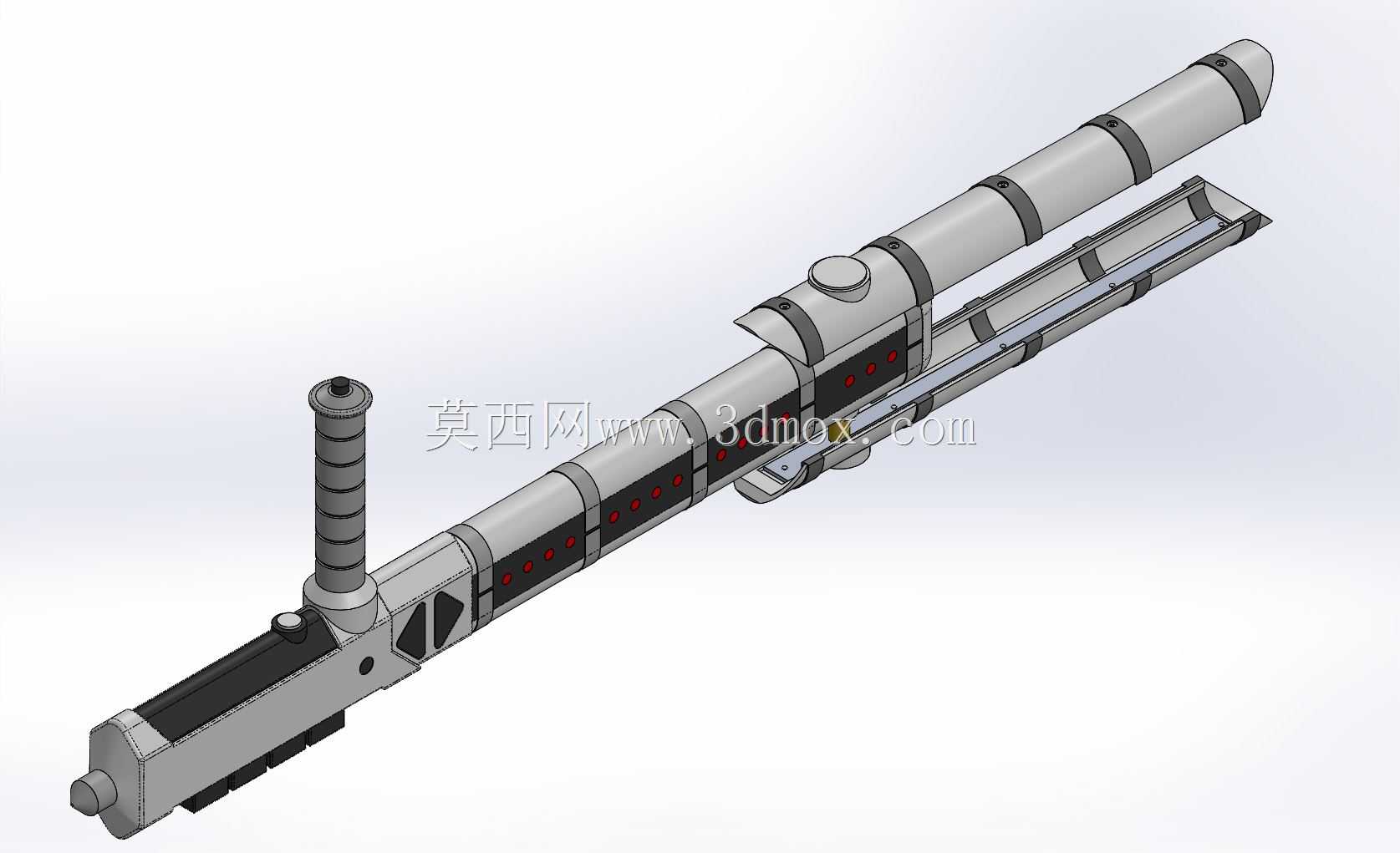

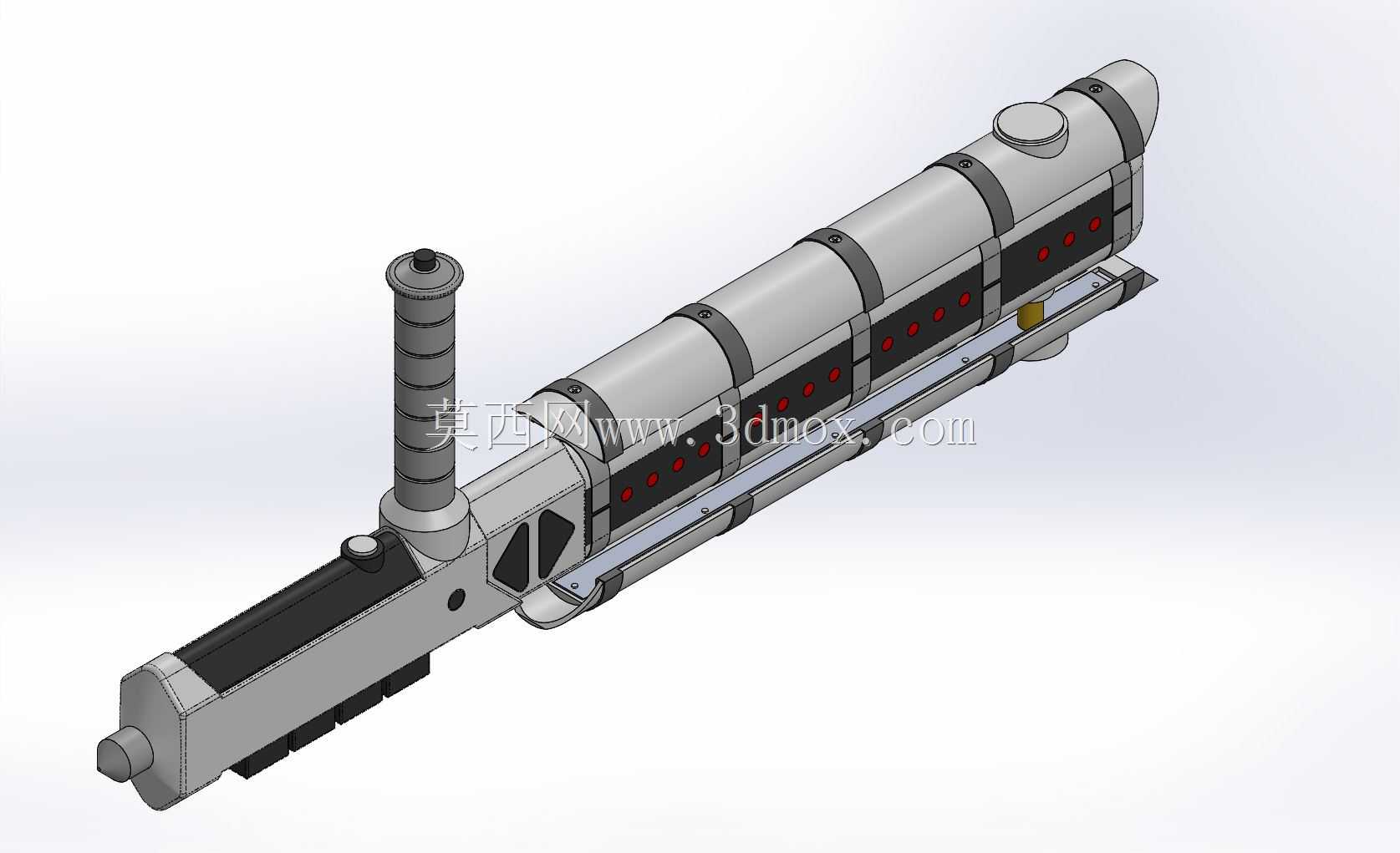

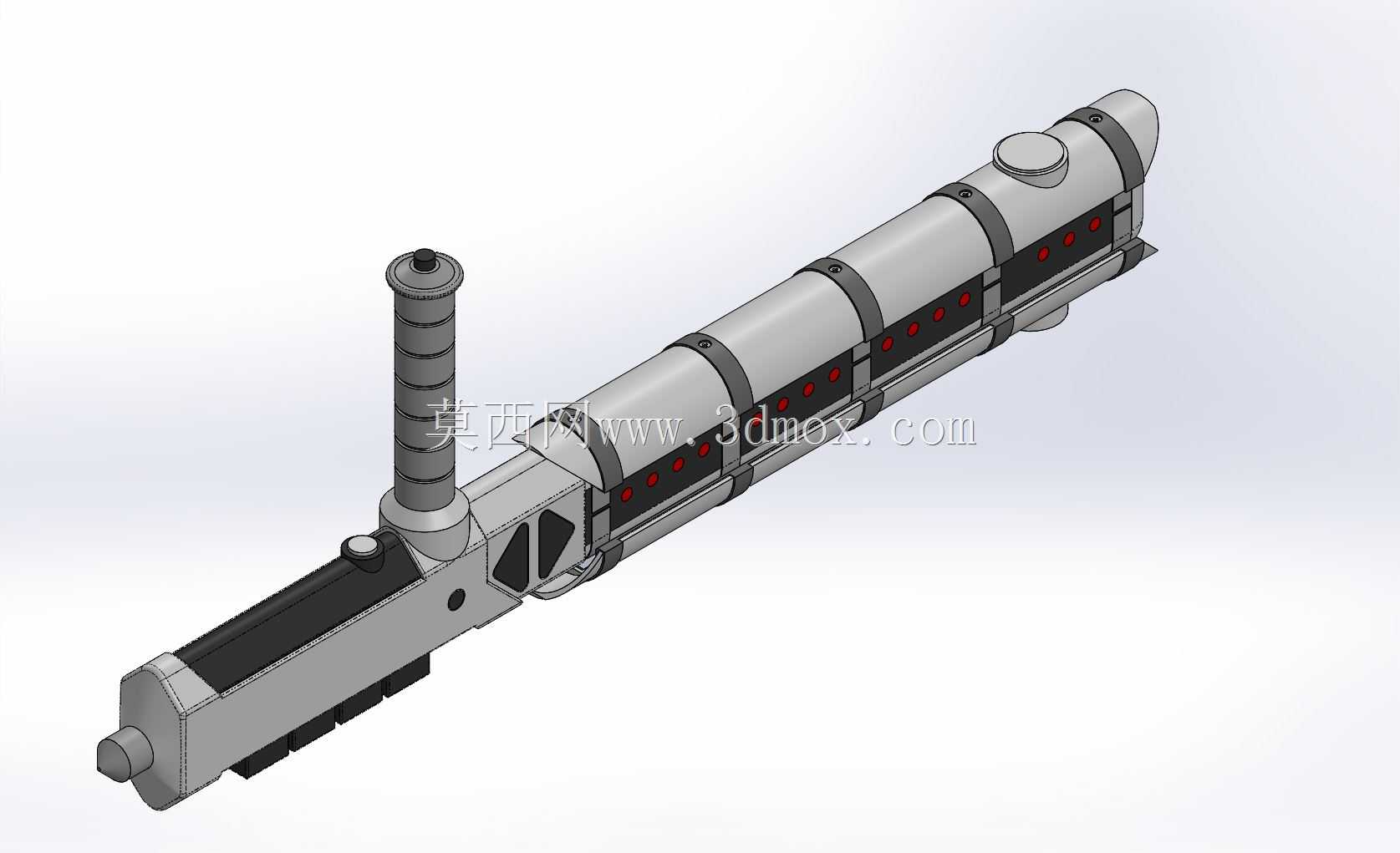

　　这款道具类手持装备的三维结构设计，核心围绕手持战术装备的人机交互逻辑与科幻IP设定还原展开，首先从实际使用场景来看，这类装备既可以作为影视道具制作、主题cosplay装备开发的结构原型，也能为文创周边产品的结构设计提供可落地的三维参考，区别于常规工业防暴装备的设计逻辑，这款结构在满足手持握持力学要求的基础上，融入了科幻题材的视觉特征，同时兼顾了实体制作时的装配可行性。从功能特性层面拆解，主体长杆部分采用分段式箍圈固定结构，每段筒体之间预留0.2mm的装配间隙，既保证3D打印或者注塑开模时的脱模便利性，也能在实体组装时通过箍圈的过盈配合实现段节之间的紧固，避免使用过程中出现段节松脱的问题；杆身侧面排布的嵌入式点位结构，

　　在实体制作时可以预留发光元件的安装槽位，槽体深度设计为3mm，刚好适配常规贴片LED的安装厚度，槽体走线槽沿杆身内壁排布，走线槽宽度1.5mm，能够容纳3根0.3mm线径的导线，不会在装配时出现导线挤压外露的问题。握持端的防滑结构采用环向凸起肋条设计，肋条高度1.2mm，肋条间距8mm，完全贴合成年人手掌握持时的指缝分布，握持段长度设计为120mm，适配不同手型的握持需求，握持端顶部的端盖采用螺纹旋接结构，螺纹规格选用M12标准细牙螺纹，既方便拆卸更换内部的供电元件，也能保证端盖连接的紧固性，不会在挥动过程中出现端盖脱落的情况。杆身侧面的功能按键凸起高度2mm，按键按压行程设计为1mm，按键周边预留0.5mm的装配间隙，

　　避免实体组装时出现按键卡滞的问题，按键下方的触发开关安装位尺寸为10mm10mm5mm，适配常规轻触开关的安装尺寸，不需要额外做结构修改就能直接选用标准件装配。从安装边界与尺寸控制来看，整装备总长度控制在480mm，主体杆身直径38mm，属于单手握持装备的合理尺寸区间，不会因为尺寸过大导致握持重心偏移，整备重心设计在距离握持端160mm的位置，刚好落在手掌握持时的重心支撑点，长时间握持也不会出现手腕酸胀的问题；杆身底部的冲击端采用圆弧过渡结构，端面做R5圆角处理，既符合科幻装备的视觉特征，也能在作为道具使用时避免尖锐边角造成的磕碰损伤。设计过程中首先对IP设定中的外观特征做了工程化转化，没有完全照搬影视设定中的非合理结构，

　　比如将原设定中一体化的杆身拆分为6个独立筒体段，每个筒体段的壁厚设计为2.5mm，既保证结构强度，也能最大程度降低整体重量，整备装配完成后的总重量控制在650g左右，和常规防暴警棍的重量接近，满足实际持握使用的重量要求。段节之间的连接除了外圈的箍圈结构，内部还设计有定位插销结构，每个段节对接位置设置2个直径2mm的定位销孔，装配时先通过定位销实现段节之间的同轴定位，再通过外圈箍圈锁紧，避免段节之间出现径向转动错位，保证杆身整体的同轴度误差控制在0.1mm以内。箍圈采用分体式卡扣结构，不需要额外使用紧固件就能实现箍圈与杆身的固定，箍圈内壁设置1mm高的定位凸点，和杆身上对应的定位凹槽配合，装配后不会出现箍圈沿杆身轴向滑动的问题。另外在杆身侧面还设计有一个小型的瞄准基准凸台，凸台表面做平面处理，既可以作为科幻设定中战术功能的视觉标识，也能在实体制作时作为水贴、标识印刷的定位基准，提升外观制作的精度。整体结构没有复杂的异形曲面，所有曲面都采用G1连续过渡，既保证三维建模时的曲面质量，也能降低后续数控加工或者3D打印的工艺难度，所有装配结构都采用通用标准尺寸，不需要定制特殊规格的紧固件就能完成整备组装，对于文创道具开发、周边产品制作的从业者来说，这个结构模型可以直接导入工艺软件做生产前的结构校核，不需要再做大量的结构修正工作，能有效缩短道具开发的周期。
