运输作业用六轴铰接式工业机械臂结构

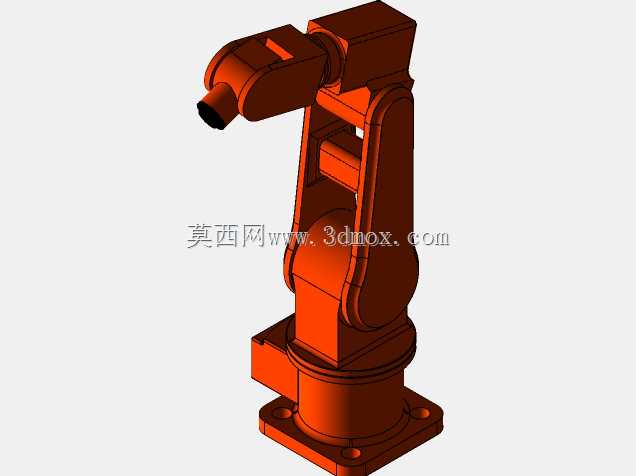

　　这款铰接式机械臂的结构设计，核心围绕生产环节内的短距离物料转运需求展开，在3C电子组装线、汽配零部件加工工位、仓储分拣段的物料移载场景中，能够替代人工完成重复性的取放、转序作业。从结构布局来看，整机采用六轴铰接串联构型，底座为方形法兰安装结构，四个安装孔位呈对称分布，安装面预留了足够的螺栓操作空间，适配常见的铝型材机架、钢制安装平台的固定需求，安装时需保证底座平面度公差控制在0.2mm以内，避免长期运行出现关节受力不均的磨损问题。底座内部集成了第一轴回转驱动结构，可实现360度范围的水平回转，回转支承的选型匹配了整机满载工况下的倾覆力矩，在臂展完全伸出抓取额定负载时，底座不会出现明显的形变偏移。大臂与底座的铰接关节为第二轴，

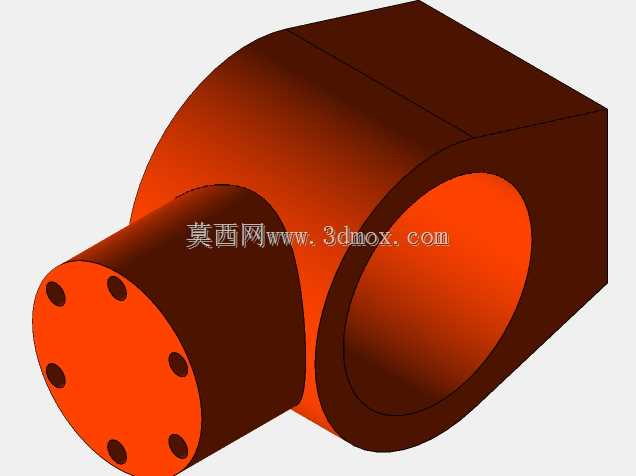

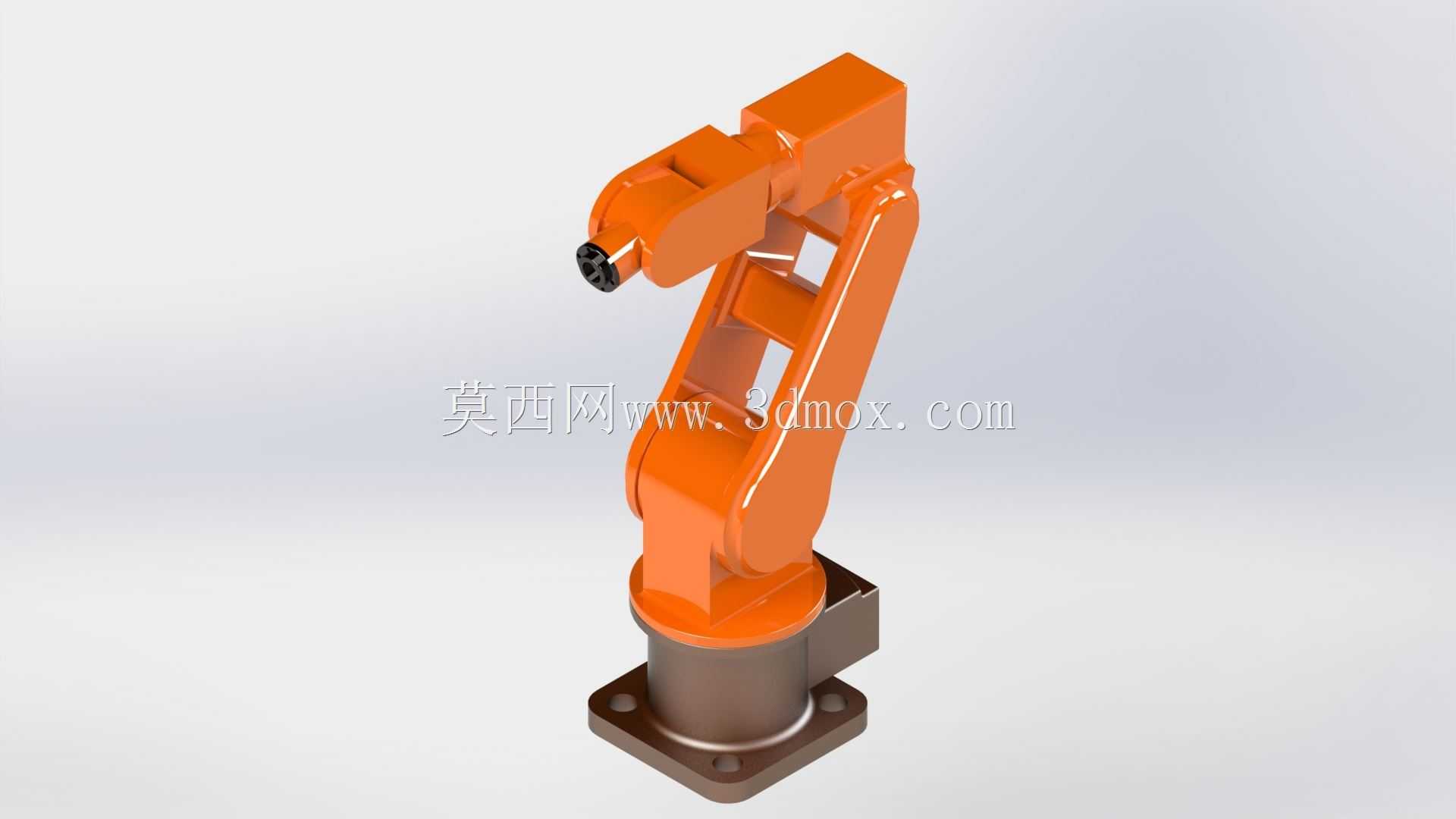

　　承担整机的俯仰抬升动作，关节处的走线槽采用内置式设计，避免线缆在往复摆动过程中与周边设备、工装发生剐蹭，降低线缆老化破损的概率。小臂与大臂的连接关节为第三轴，配合第二轴的动作可实现臂体在垂直平面内的大范围姿态调整，小臂内部的传动结构采用轻量化设计，在保证结构刚性的前提下降低了运动惯量，提升了臂体高速运行时的启停稳定性。腕部设置三个正交布置的回转关节，可实现末端执行器的任意姿态调整，适配不同摆放角度的物料抓取需求，末端法兰为标准接口尺寸，可直接加装气动夹爪、真空吸盘等常用执行元件，无需额外制作过渡连接板。从设计思路上，整机的结构件采用铸铝与钣金结合的工艺方案，臂体外壳为流线型橙色涂装，既可以覆盖内部的传动、走线结构，避免车间内的粉尘、

　　切削液溅入关节内部，也能在生产现场起到安全警示作用，提醒周边作业人员注意设备运行范围。臂体的运动包络经过反复校核，在常规1.2米臂展规格下，水平作业覆盖半径可达1.2米，垂直作业范围从底座安装面以上0.2米至1.5米区间，能够覆盖常见的线边料架、输送线、加工工位的高度差需求，安装时需在臂体周边预留至少0.3米的安全间隙，避免运行过程中与周边护栏、设备发生碰撞。在实际应用中，这类机械臂通常搭配输送线使用，当输送线上的物料到达指定位置时，机械臂可根据预设路径完成抓取，将物料转运至下一工位的料盘或加工治具上，重复定位精度可控制在±0.08mm以内，能够满足大部分运输、转序作业的精度要求，相比人工操作，可连续24小时稳定运行，

　　大幅降低重复性搬运作业的人力投入。关节处的密封结构采用双唇形密封圈，可适配车间内多粉尘、少量油污的作业环境，日常维护时仅需定期补充润滑脂即可，无需频繁拆解检修。整机的重心经过优化设计，在最大负载工况下，整机重心始终落在底座安装面的支撑范围内，不会出现侧翻风险，安装时无需额外加装配重块，减少了安装空间的占用。
