建筑外墙固定式百叶遮阳构件设计

　　这类外墙遮阳构件主要应用于夏热冬暖、夏热冬冷地区的民用与公共建筑外立面，核心作用是在夏季阻挡太阳直射辐射进入室内，降低空调系统的冷负荷，同时兼顾冬季低角度太阳光的入射需求，避免过度遮挡影响室内采暖得热。不同于临时加装的外置遮阳篷，该固定式构件与建筑墙体做一体化构造连接，后期无需频繁维护更换，适配新建建筑外立面同步施工，也可用于既有建筑的外立面节能改造场景，常见于办公楼、学校、住宅外窗外侧的安装位置。

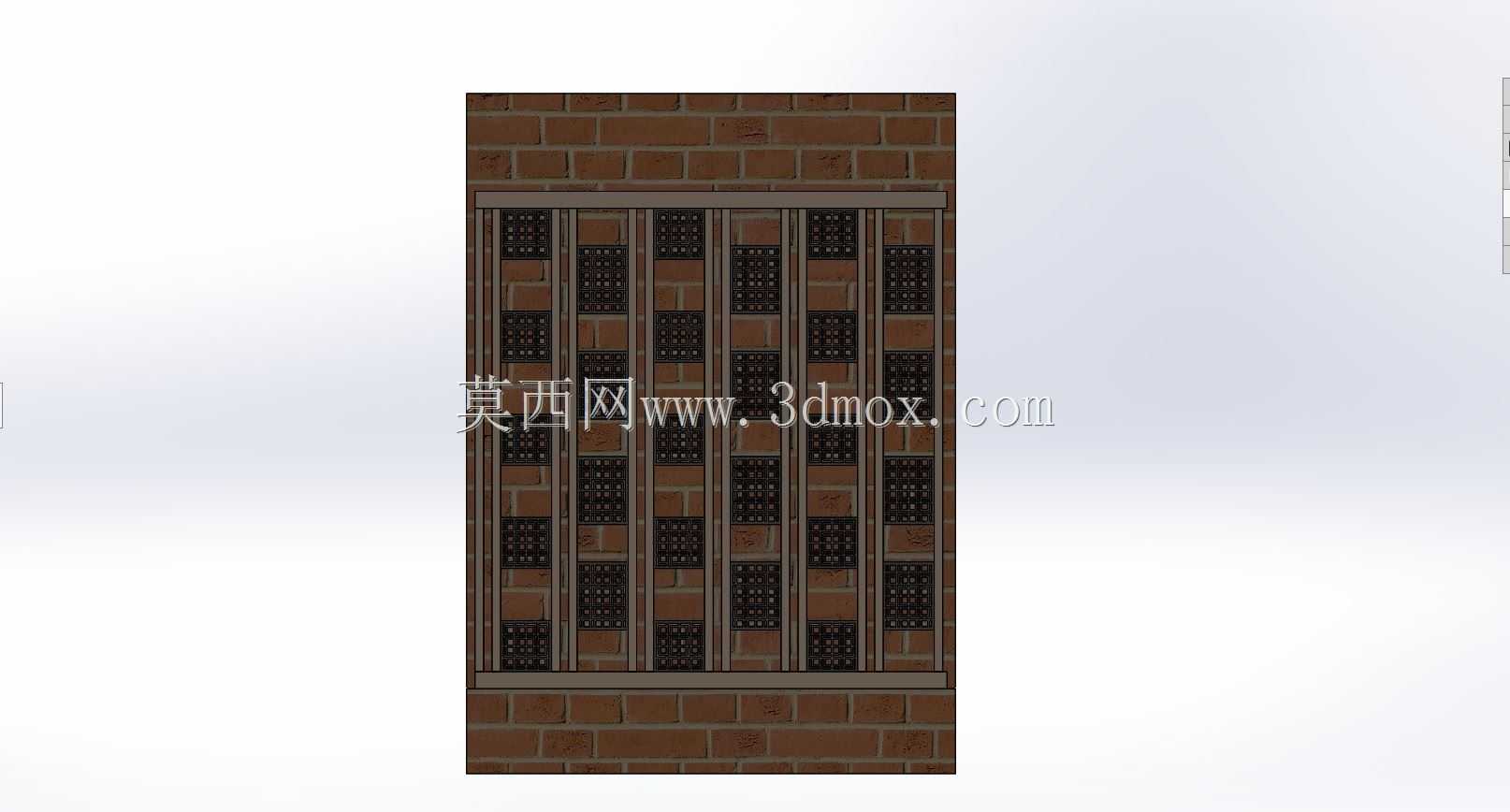

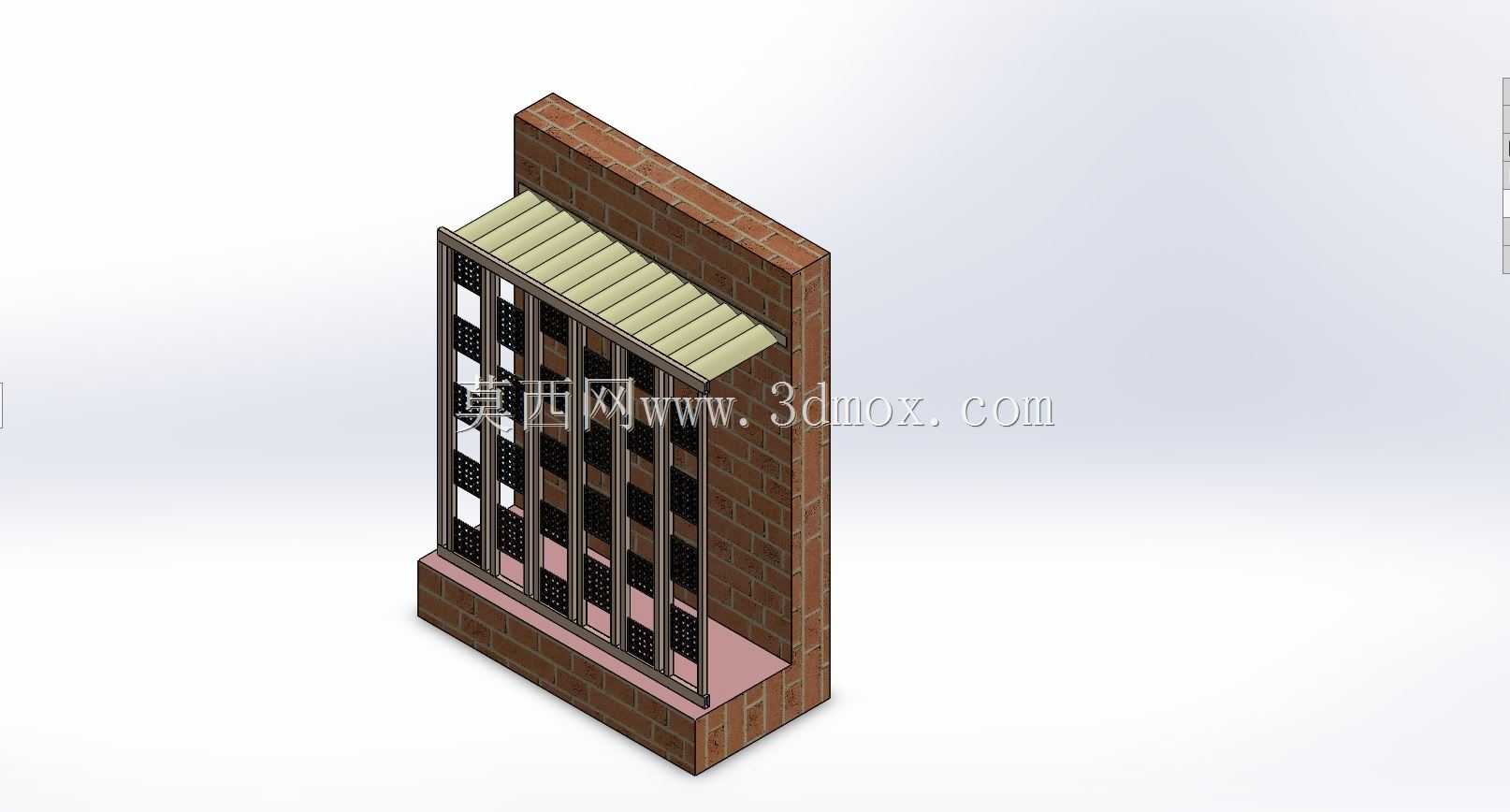

　　从功能特性来看，该构件采用倾斜排布的百叶式遮阳板条，板条的倾斜角度经过计算设定，可在太阳高度角较高的夏季正午时段，将直射阳光完全遮挡在窗外，同时板条之间预留的通缝可保证自然通风不受阻碍，避免传统封闭式遮阳板导致的窗间区域通风不畅、热量淤积问题。构件侧边设置的竖向框架既承担遮阳板条的固定载荷，也可作为外立面装饰线条，与砖墙结构的外立面形成材质与造型的层次区分，底部设置的承托基座与墙体下部结构做刚性连接，保证整体构件的抗风载性能，可适配多数地区的基本风压设计要求，避免高层安装时出现构件松动脱落的安全隐患。

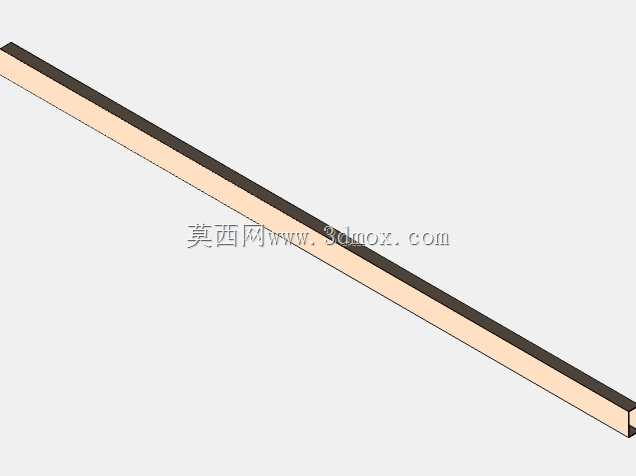

　　设计过程中首先需要匹配安装区域的窗洞尺寸，确定构件的整体安装边界：构件整体宽度需覆盖对应窗洞的左右侧边各延伸100-150mm，避免侧边漏光影响遮阳效果，高度方向覆盖窗洞上沿至下沿的完整区间，顶部与墙体连接的固定端需伸入墙体结构层不小于120mm，采用膨胀螺栓与预埋构件结合的固定方式，保证连接强度。遮阳板条的截面采用带微弧的压型结构，相比平板式板条，在相同板材厚度下具备更高的抗弯刚度，可减少板条在风载作用下的形变，板条的排布间距根据当地夏至日正午太阳高度角计算确定，保证遮挡效率的同时尽可能减少对室内自然采光的过度影响，避免室内采光不足导致日间照明能耗上升。

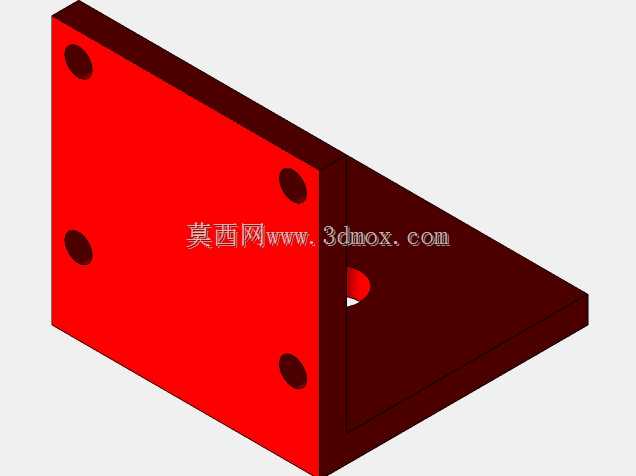

　　构件与墙体的连接节点做了适配性设计，框架侧边的固定耳板可根据墙体的实际砌筑情况调整安装位置，适配实心砖、空心砖等不同墙体材质的固定需求，板条与竖向框架之间采用卡槽式连接，无需现场焊接作业，可实现装配式快速安装，减少现场施工的工作量。板条表面做耐候处理，可长期耐受户外紫外线照射、雨水冲刷，不会出现短期内褪色、锈蚀的问题，竖向框架与墙体接触的位置设置隔热垫片，避免金属构件与墙体直接接触形成热桥，减少热量通过构件传导至室内的路径。

　　在实际选型应用时，可根据不同朝向的窗位调整板条的倾斜角度：南向窗位的板条倾角适配夏季高角度阳光遮挡需求，东西向窗位可适当减小板条间距，应对早晚时段低角度的直射阳光，北向窗位可适当加大板条间距，在保证一定遮阳效果的前提下最大化自然采光效率。构件的整体造型简洁规整，可根据建筑外立面的配色需求调整板条与框架的表面颜色，与建筑整体外观风格保持统一，不会破坏建筑外立面的整体视觉效果。
