汽车前照灯近光反射器结构设计方案

　　在汽车前照灯的整体开发流程中，近光反射器是决定夜间行车照明安全的核心光学部件，其设计质量直接影响路面照度分布、对向驾驶员眩目控制以及整车灯具的空间适配性。不同于远光反射器追求长距离集中照明的设计逻辑，近光反射器需要在满足足够路面照射宽度与距离的前提下，形成法规要求的清晰明暗截止线，避免会车时对向车辆驾驶员产生眩目，这也是该部件设计的核心难点。

　　从实际装车场景来看，该反射器多用于乘用车、轻型商用车的卤素或LED前照灯总成内部，安装位置位于灯具透镜后方（反射式结构则直接作为光源的承载反光结构），前端与透镜支架、装饰框配合，背部预留光源安装位与调节机构连接点，整体安装边界需要适配前照灯灯腔的内部曲面，不能与灯壳、内部走线、调光电机等部件产生运动干涉。设计时首先要明确配光要求，需要满足GB7258以及GB4599中对于机动车前照灯近光的配光性能要求，在25米测试屏幕上形成水平方向左侧低、右侧高的明暗截止线，确保行车道右侧的行人、路牌标识能获得足够照度，同时对向车道区域的照度控制在眩目阈值以内。

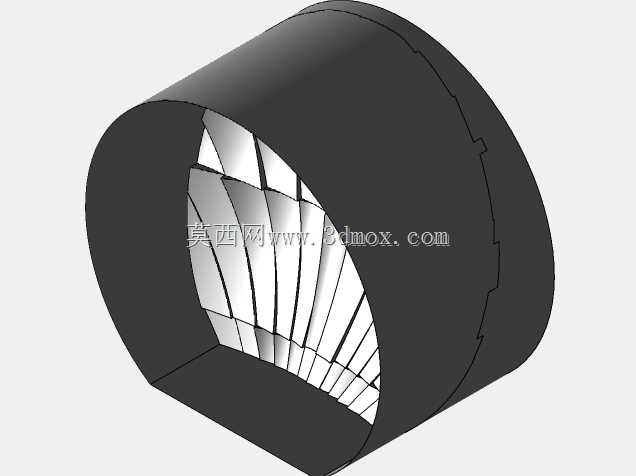

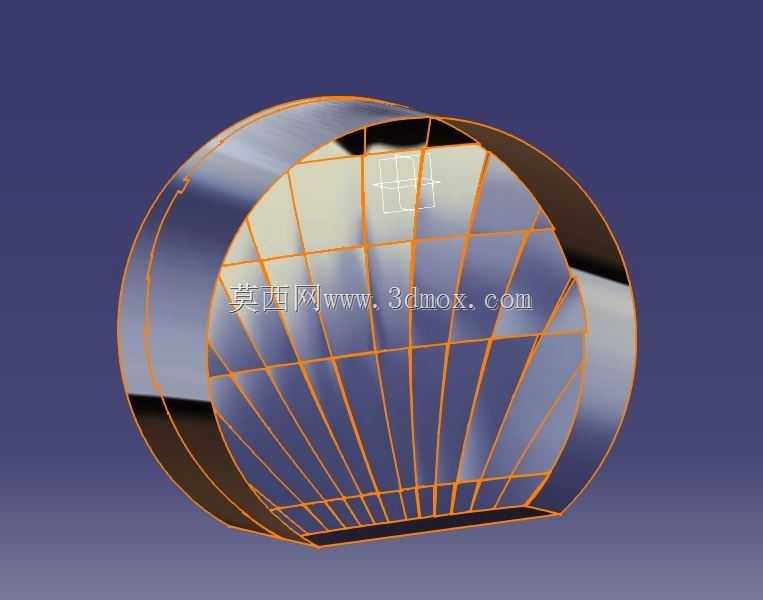

　　该反射器的曲面采用多自由曲面拼接设计，而非传统的单一抛物面结构，每一块细分的反光曲面都对应特定的光线反射角度，将光源发出的光线经过反射后精准投射到路面的指定区域。曲面的网格划分是建模过程中的关键步骤，需要根据配光仿真结果反复调整每个曲面块的曲率，平衡中心区域照度与边缘区域的照射宽度，避免出现路面暗区或者照度不均的问题。建模过程中需要注意曲面之间的顺滑过渡，不能出现明显的折角，否则会在反光面形成亮斑或者暗带，影响实际照明效果，同时曲面的拔模角度需要满足注塑成型的工艺要求，因为反射器多采用耐高温BMC材料注塑成型，表面经过真空镀铝处理实现高反光率，不合理的拔模角度会导致脱模时表面镀层划伤，影响反光效率。

　　从安装尺寸来看，该反射器的整体轮廓为类圆形切边结构，最大外径适配常规2.5寸、3寸灯具的内部安装空间，背部的光源安装孔位需要匹配选用的光源类型，若采用卤素灯泡则需要预留灯泡卡座的卡接结构与散热空间，若采用LED光源则需要预留LED基板的安装平面与散热结构的避让空间，同时要考虑光源工作时的热辐射对反射器镀层的影响，在靠近光源的区域需要做适当的热隔离结构或者选用耐温等级更高的基材。反射器的边缘设置有多个安装定位柱，与灯壳或者透镜支架上的定位孔配合，保证装配后的位置精度，因为反射器的位置偏移哪怕1毫米，都会导致实际路面的照明光斑偏移几十厘米，直接影响配光合规性。

　　在功能特性上，该反射器除了核心的配光反光作用外，还需要兼顾灯具内部的空间利用，其曲面背部的空余空间可以用来布置调光机构的连杆、线束接插件等部件，提升灯腔内部的空间利用率。设计时还需要考虑长期使用的可靠性，反射器表面的镀铝层需要满足耐高低温、耐盐雾、耐紫外线老化的要求，因此在曲面建模时要避免出现积水、积尘的死角，防止车辆使用过程中水汽、灰尘附着在反射面上，导致反光效率下降。另外，反射器与周边部件的配合间隙需要控制在合理范围，既要避免热胀冷缩导致的挤压变形，也要防止间隙过大出现光线漏射，在灯具内部形成杂光，影响照明效果。

　　很多初级工程师在做这类反射器设计时，容易只关注光学仿真的结果，忽略了实际的工艺可行性与安装边界，比如曲面曲率变化过大导致注塑时出现缩痕，或者安装柱的位置与调光机构的运动路径产生干涉，这些问题在样件试制阶段往往需要反复修改，拉长开发周期。实际设计过程中，需要在光学仿真满足要求的基础上，同步进行结构工艺性检查与装配干涉检查，把安装孔位、定位结构、加强筋的布置与曲面造型结合起来，比如在反射器背部非光学面设置合理的加强筋，提升部件的整体刚性，避免注塑成型后出现变形，导致曲面精度超差。加强筋的厚度需要控制在基材壁厚的0.6倍以内，防止表面出现缩印，影响正面的反光效果。

　　对于近光反射器来说，明暗截止线的清晰度是评价设计好坏的核心指标之一，这就要求反射器上对应截止线形成的那部分曲面精度要足够高，建模时这部分曲面的曲率公差需要控制在0.02毫米以内，加工模具时这部分区域需要采用高速铣削加工，保证表面粗糙度达到镜面级别，镀铝后才能形成锐利的截止线。而反射器边缘区域的曲面，主要负责扩大路面的照射宽度，曲率精度要求可以适当放宽，在不影响配光效果的前提下，优先满足成型工艺性。另外，反射器的表面不能有任何的凸起、凹陷或者划痕，哪怕是微小的瑕疵，都会在反射光斑上形成明显的暗区或者亮斑，因此建模时所有的曲面都要做到G2连续以上，避免出现曲率突变。

　　在实际装车匹配时，反射器需要配合调光机构实现上下、左右方向的角度调节，调节范围一般为上下各3度、左右各2.5度，因此在设计安装结构时，要预留足够的调节余量，确保在整个调节行程内，反射器都不会与灯壳、透镜、装饰框等周边部件发生碰撞。同时，调节机构的连接点需要布置在反射器重心附近，保证调节时的顺畅性，不会出现卡滞或者调节到位后回弹的问题。很多灯具在使用一段时间后出现灯光偏移的问题，除了调节机构本身的锁紧力不足外，反射器安装点的刚性不足导致变形也是常见原因，因此在安装点周围需要做局部的加厚处理，提升连接位置的结构强度。
