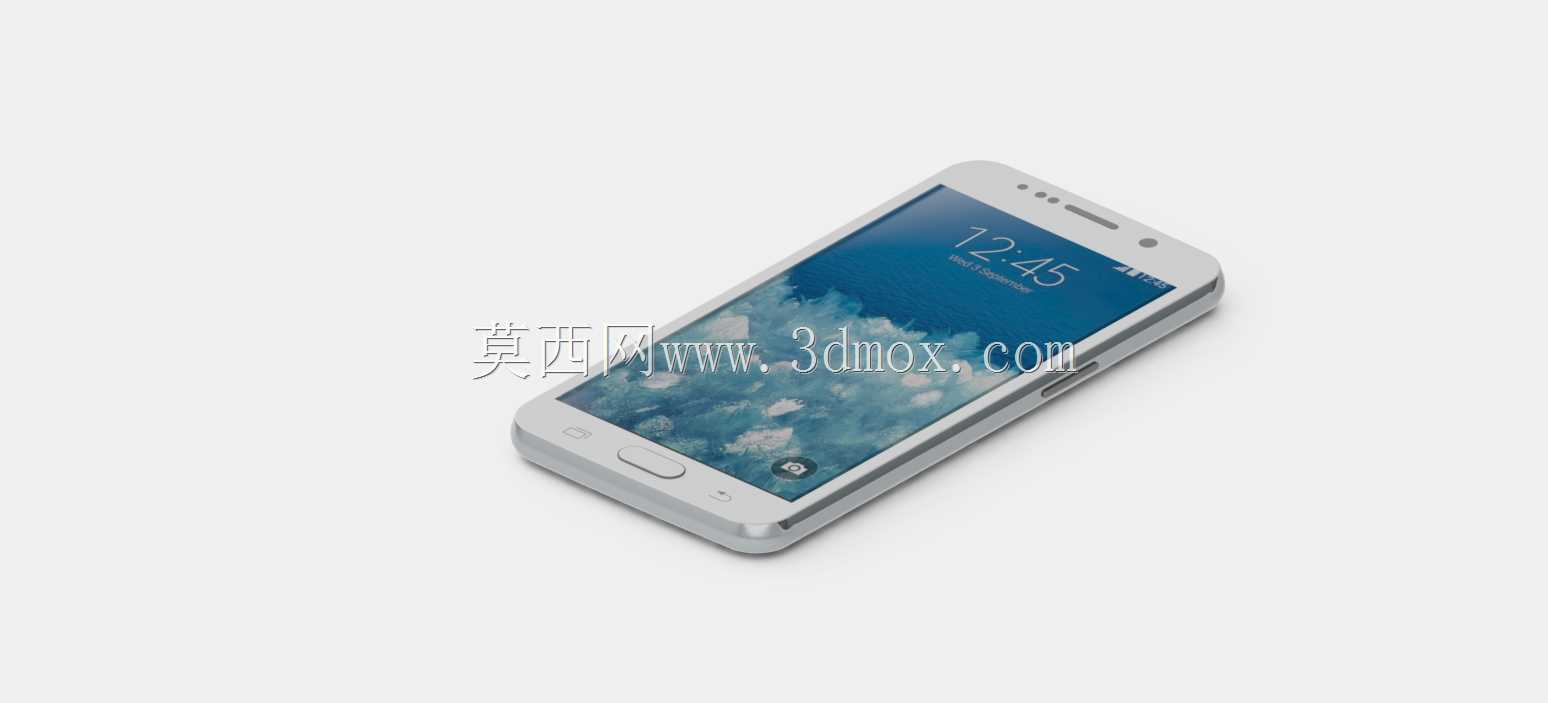

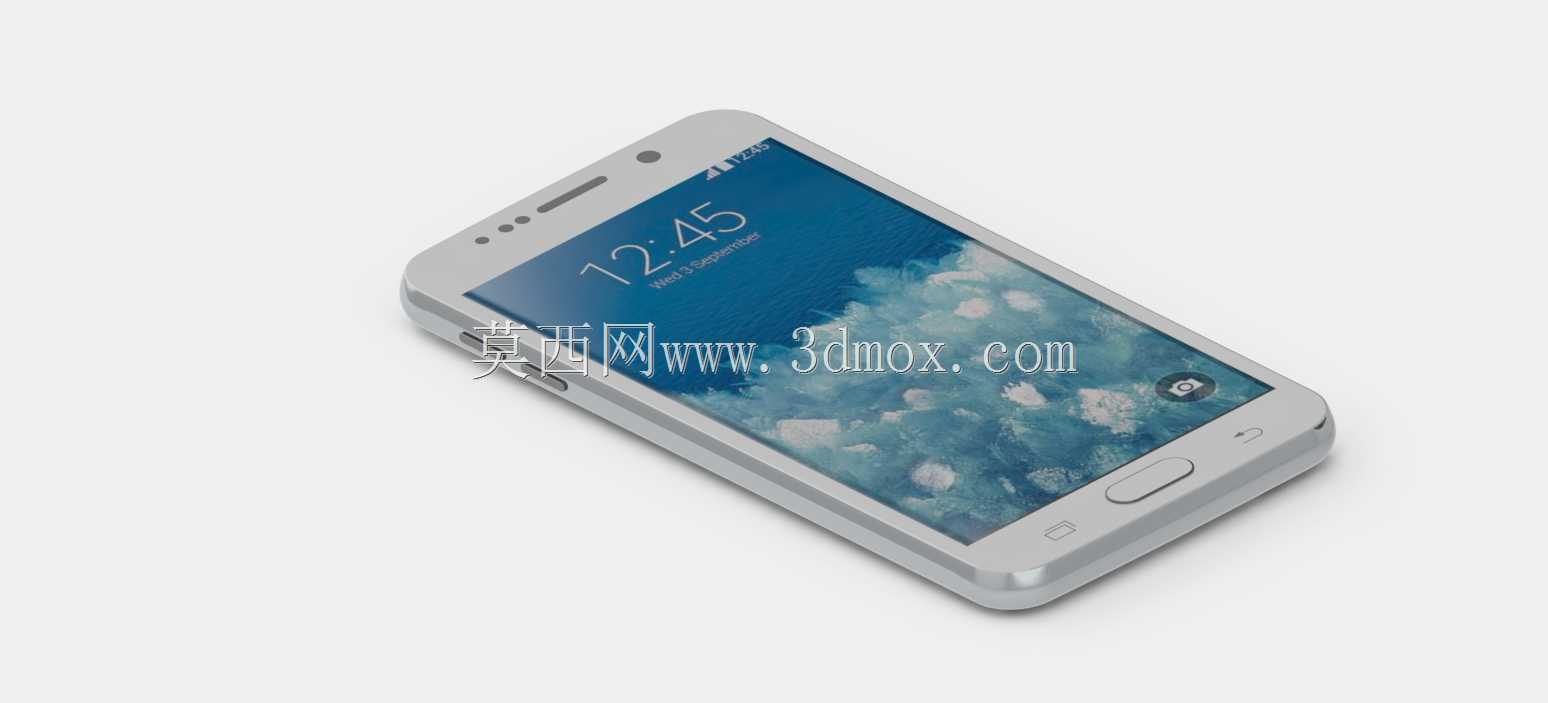

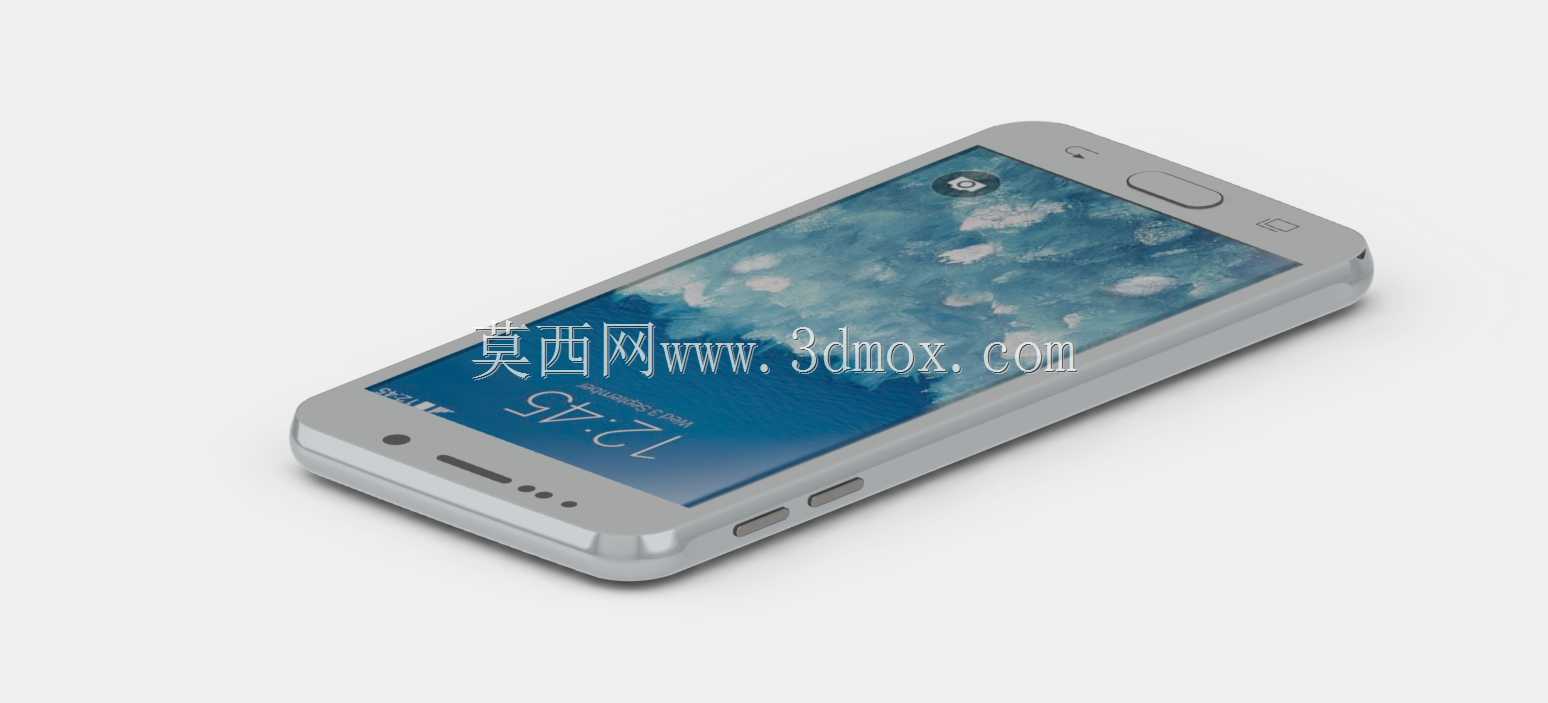

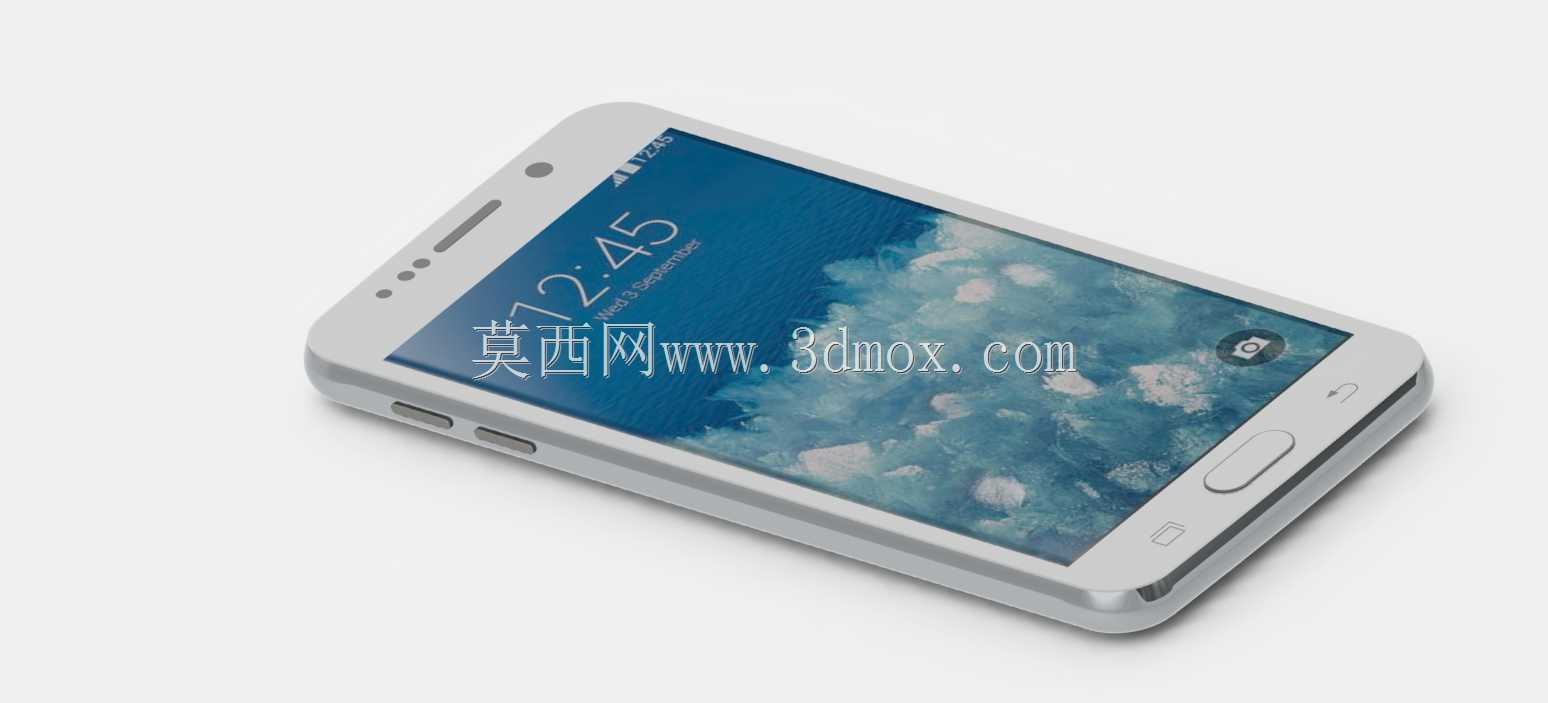

三星Galaxy S6智能手机外观结构三维数模

　　这款三星Galaxy S6的三维数模，完整还原了该款直板触控智能手机的整机外观结构与外部装配特征，建模过程全程依托卡钳实测实量获取尺寸数据，未参考官方公开的图纸参数，所有外轮廓、按键、接口、开孔的位置与尺寸均来自实物逆向测绘，能够为消费电子领域的结构设计、配件开发、外观验证工作提供精准的三维参考。从实际应用场景来看，这类手机外观数模的核心使用场景覆盖多个工程环节：首先是手机保护壳、钢化膜、外接拓展配件的开发设计环节，结构工程师可以直接依托该数模进行配件的型腔匹配、卡扣位置设计、避让间隙校核，省去自行逆向测绘的时间成本，避免因手动测量误差导致的配件装配错位、贴合度不足等问题；其次是消费电子类的工装夹具设计，

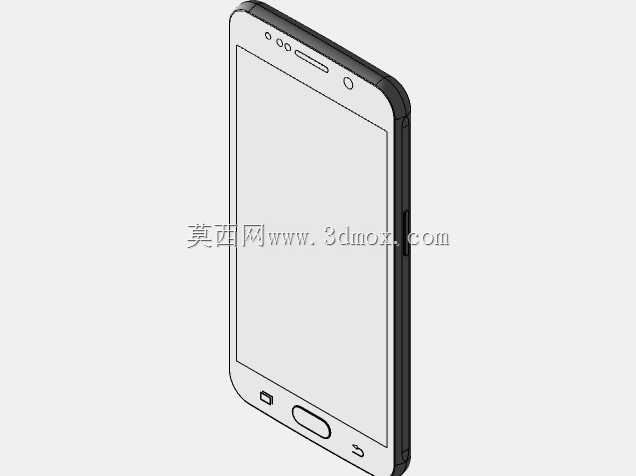

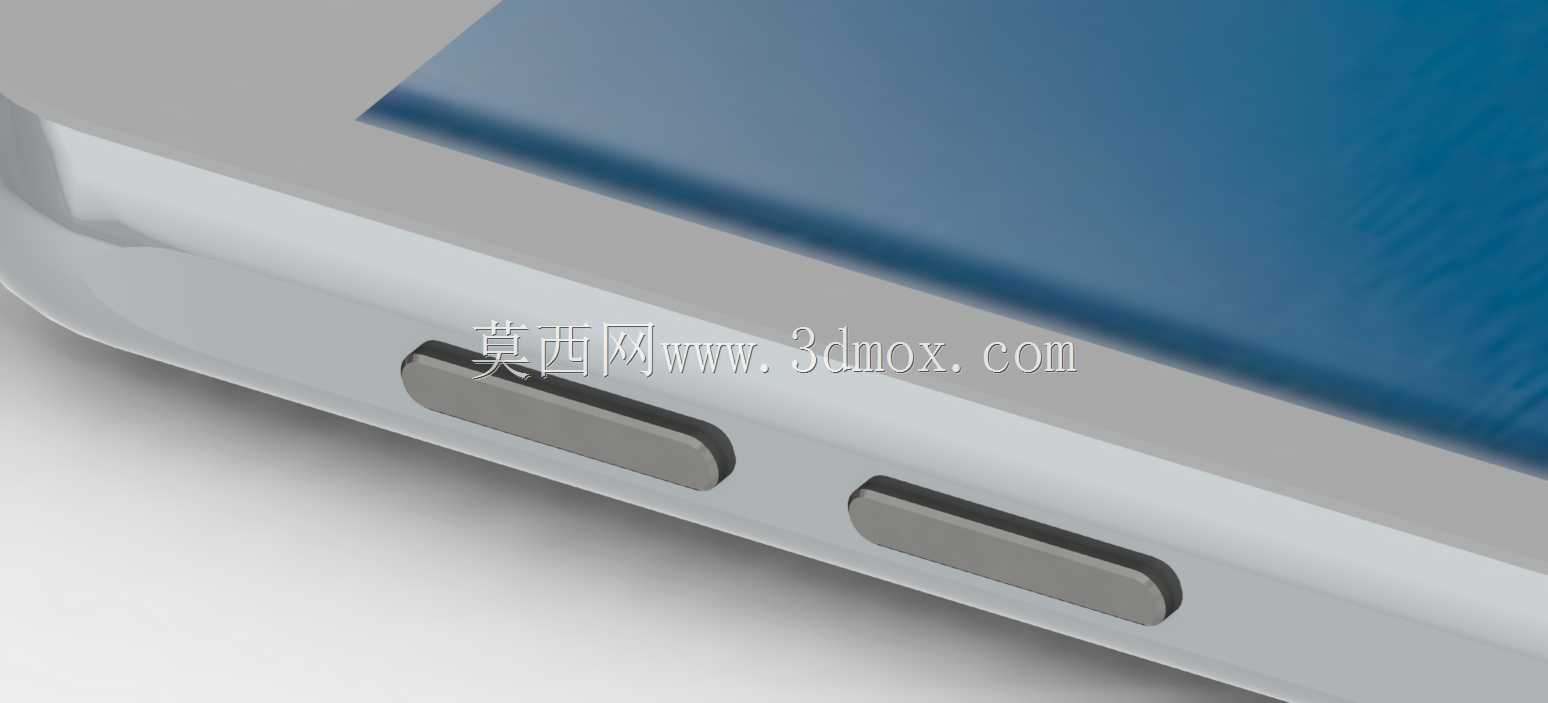

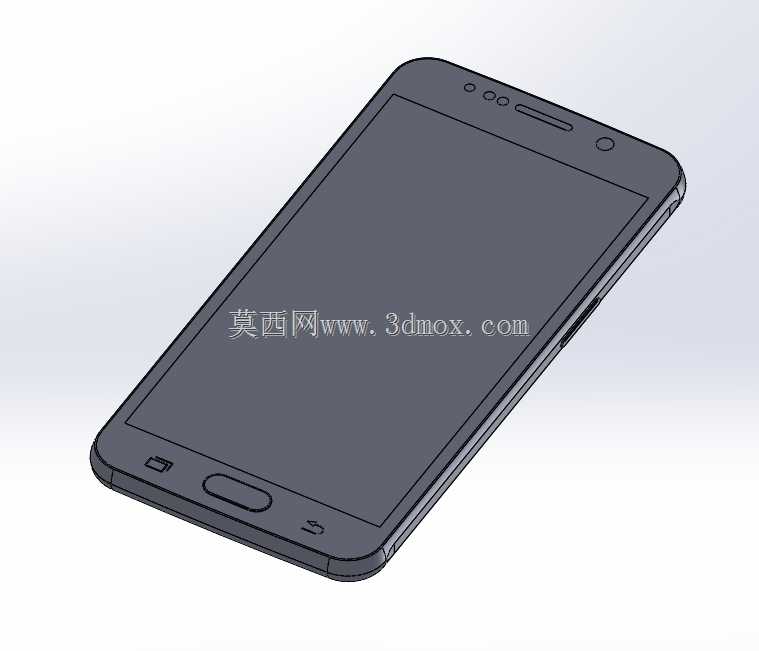

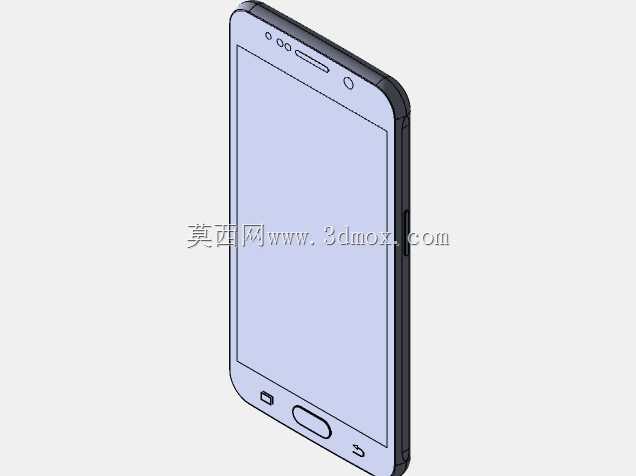

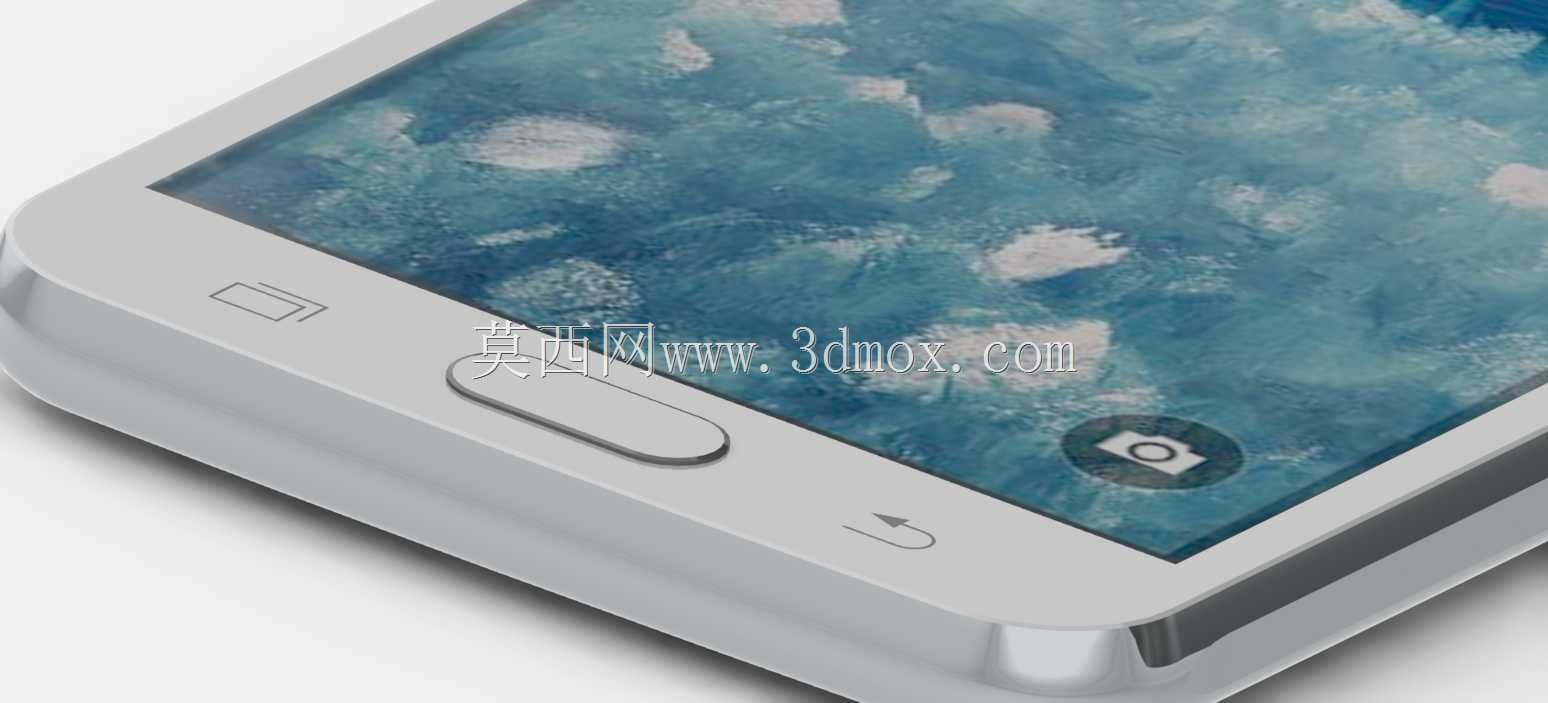

　　比如手机生产测试环节用到的定位载具、屏幕贴合工装、性能测试治具，都需要精准的手机外轮廓尺寸作为设计基准，该数模的所有外部特征均与实物一致，能够直接导入工装设计软件进行配合结构设计，确保治具与手机的定位精度满足生产测试要求；另外在展示类场景中，比如数码产品展台的陈列支架设计、手机周边产品的渲染展示、教学场景中的消费电子结构案例演示，该数模也能提供真实的外观参考，还原产品的实际比例与形态特征。从产品功能特性对应的结构设计来看，该数模完整还原了Galaxy S6的正面玻璃盖板、实体Home键、顶部听筒与前置传感器开孔、前置摄像头开孔，侧面的电源按键、音量调节按键的凸起高度与倒角特征，底部的耳机接口、充电接口、扬声器开孔的排布位置，

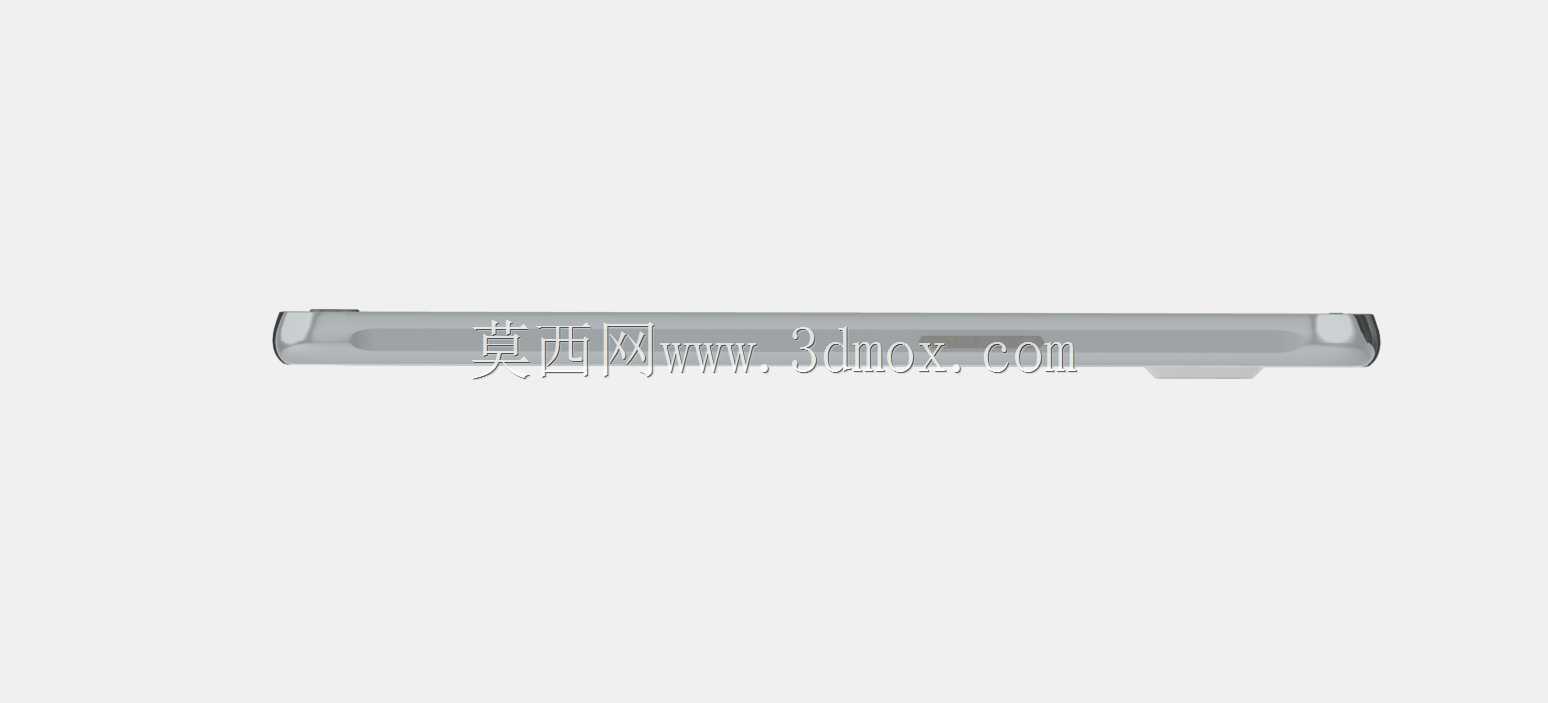

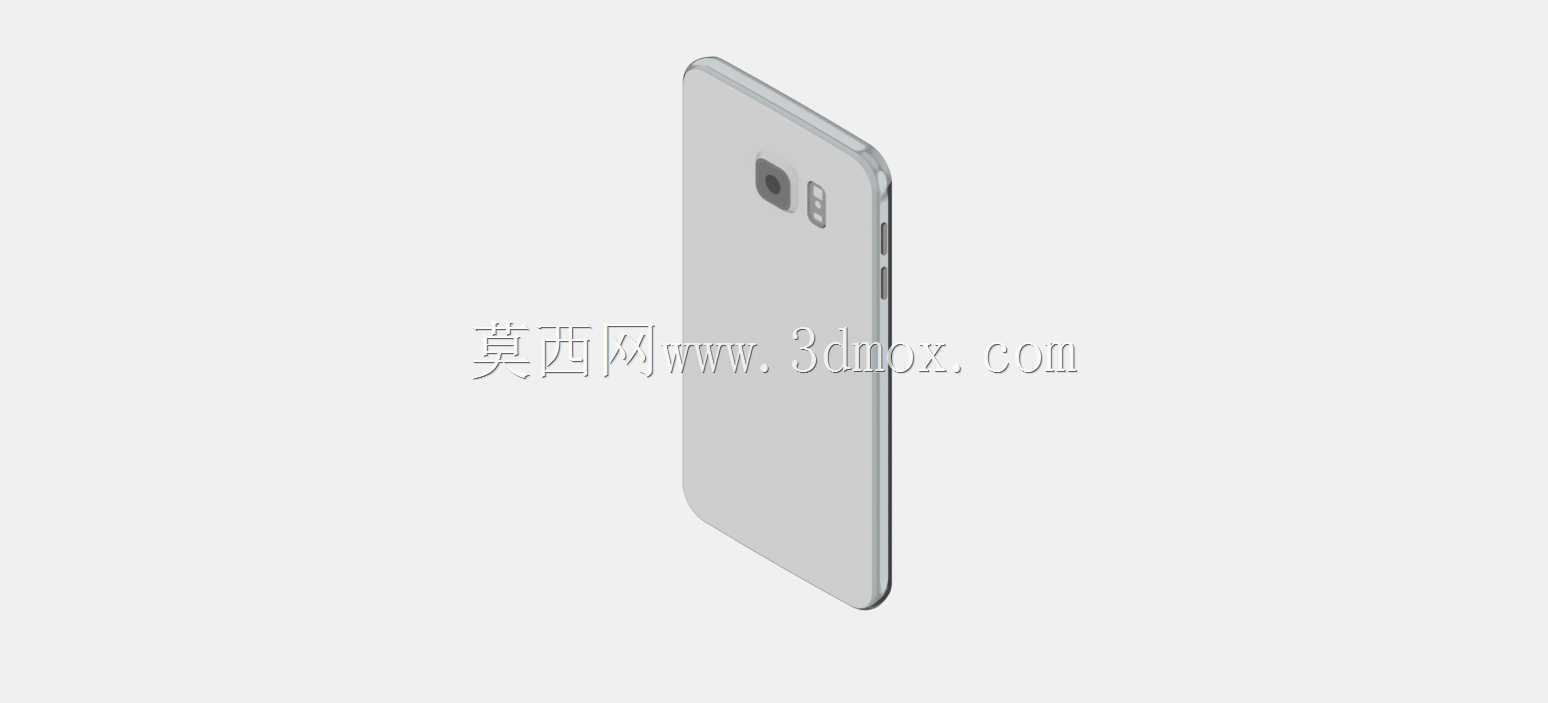

　　背部的后置摄像头凸起、闪光灯位置、后盖的曲面过渡特征，所有外部可见的结构细节均做了精准还原，没有遗漏影响装配的细小特征。建模过程中，设计思路优先保障外部装配尺寸的准确性，对于不影响外部配合的内部结构做了简化处理，既控制了数模的文件体量，又完全满足外部配件、工装设计的尺寸需求，避免了过度建模导致的软件运行卡顿、特征编辑困难等问题。外形尺寸方面，该数模严格还原了实物的长宽厚比例，四个边角的R角弧度、中框的斜面过渡、屏幕与中框的衔接台阶、后盖玻璃的2.5D曲面弧度均与实物一致，安装边界上，所有外部突出特征比如后置摄像头的凸起高度、侧按键的突出量、接口的内凹深度都做了精准还原，在进行配件设计时，能够直接通过数模测量获取配合尺寸，

　　比如保护壳的摄像头开孔位置需要避让摄像头凸起的周圈间隙，钢化膜的边缘需要匹配屏幕的2.5D弧边做对应的收边设计，载具的定位槽需要匹配手机中框的轮廓做对应的公差预留，这些尺寸需求都可以直接在该数模上获取，不需要反复对实物进行测量调整。在实际的结构设计工作中，这类经过实测验证的外观数模能够大幅缩短前期的测绘周期，尤其是对于第三方配件厂商来说，不需要自行购置真机进行逆向扫描，直接依托该数模就可以开展初步的结构设计，待手板阶段再配合实物做细微的公差调整，能够有效降低前期的开发成本，缩短产品的上市周期。同时该数模的特征构建逻辑符合常规机械建模的规范，所有曲面均做了顺滑处理，没有破面、重叠面等几何错误，能够直接导入各类三维设计软件进行编辑、修改，也可以直接导出用于3D打印手板验证，测试配件的实际装配效果。需要注意的是，该数模仅还原了外部外观结构，未包含内部的主板、电池、摄像头模组等内部元器件，因此仅适用于外部配件、工装、展示类的设计需求，若需要进行整机内部的结构堆叠设计，还需要补充内部结构的相关数模，但对于绝大多数围绕手机外部结构开展的设计工作来说，该数模的精度与细节完整度已经完全能够满足使用要求。
