牙科种植适配通用扫描基座结构

　　在口腔种植修复的临床数字化流程里，扫描基座是连接口内扫描、模型数据匹配与种植体上部修复结构设计的核心衔接零件，这款适配主流种植系统的扫描基座，主要针对临床中常见的biohorizons与zimmer品牌种植体的上部对接需求开发，解决不同品牌种植体扫描配件通用性不足、临床备货品类繁杂的问题。从实际临床应用场景来看，该零件主要用于口内扫描阶段，安装在患者口内已完成骨结合的种植体上端，为光学扫描设备提供稳定的几何识别参照，让扫描设备能够精准捕捉种植体在颌骨内的三维位置、轴向角度与邻牙、对颌牙的空间关系，替代传统的印模材料取模流程，减少患者就诊时的异物感，同时提升修复数据的采集精度。

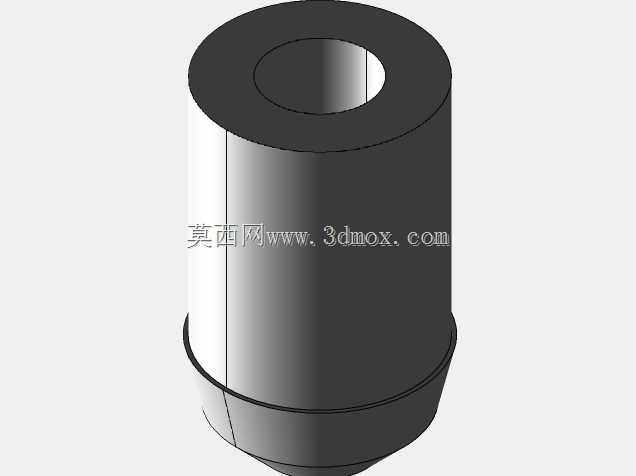

　　从结构设计思路来看，这款基座采用了回转体为主的整体构型，主体为空心圆柱结构，中心通孔的尺寸完全匹配对应种植体的中央螺丝通道，能够让临床使用的标准中央螺丝顺利穿过，将基座紧密固定在种植体的上端接口处，避免扫描过程中基座出现微动导致的数据偏移。基座上部的圆柱段外圆做了均匀的哑光表面处理，这种处理方式是为了适配口内光学扫描仪的成像原理，避免高反光金属表面造成的扫描数据噪点、缺面问题，保证扫描获取的几何数据完整度。基座下端带有小角度的锥面过渡段，这个锥度与对应种植体的上端莫氏锥度接口完全匹配，安装时能够实现锥面的紧密贴合，消除连接间隙，保证基座安装后的位置重复性——也就是多次拆卸安装后，基座的空间位置偏差控制在临床允许的10微米以内，满足数字化修复的精度要求。

　　从安装边界与尺寸配合来看，基座的整体外径控制在常规种植体平台直径的适配范围内，不会过度压迫种植体周围的牙龈软组织，避免安装后造成牙龈发白、缺血的问题；下端锥面的长度经过反复实物测量验证，完全卡入种植体接口后不会出现过顶抵触，也不会因为插入深度不足导致连接松动。中心通孔的内径尺寸适配临床通用的牙科种植中央螺丝杆径，螺丝穿入后不会出现径向晃动，拧紧时能够让基座的锥面与种植体接口完全涨紧，形成稳定的刚性连接。基座的整体高度经过优化，安装后上端面高出牙龈缘2-3毫米，既能够让口扫设备的镜头清晰捕捉到基座的全部几何特征，又不会因为高度过高触碰对颌牙，避免患者咬合时造成基座移位。

　　在实际使用中，这款通用基座能够覆盖两款主流种植系统的常规平台直径，不需要诊所单独储备对应品牌的原厂扫描件，降低临床耗材的备货成本；同时其结构没有多余的卡扣、凸起等复杂特征，三维建模时的特征树逻辑清晰，从下端锥面到主体圆柱再到中心通孔，全部采用同轴回转特征，建模时只需要绘制半截面草图旋转即可生成主体，后续如果需要适配其他品牌种植体，只需要修改下端锥面的锥度、长度以及中心通孔的直径参数，就可以快速衍生出适配其他系统的型号，参数化修改的效率很高。需要注意的是，这类扫描基座属于临床一次性使用或者小批次消毒复用的精密配件，加工时的外圆同轴度、锥面粗糙度要求较高，建模时所有配合面的公差需要按照IT7级精度设定，锥面的表面粗糙度要达到Ra1.6以下，才能保证临床安装时的贴合度，避免因为加工误差导致扫描数据出现偏差，最终影响上部修复冠的就位精度。
