鞍钢S型工字钢法兰梁结构三维设计

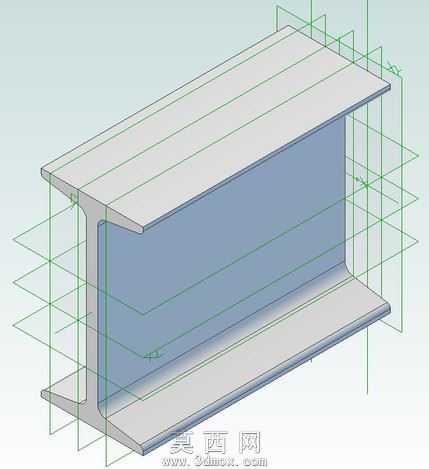

本作品为鞍钢S系列法兰梁的三维参数化建模成果，建模过程严格遵循鞍钢S型钢的截面尺寸规范，采用自顶向下的设计思路完成整体结构搭建。建模阶段首先绘制工字钢截面的精准草绘，对翼缘、腹板的过渡圆角、厚度公差进行参数化约束，通过拉伸特征生成基础梁体，再针对法兰连接端的结构进行细节处理，预留法兰对接的安装基准面，对梁体端部的法兰贴合面做平面度约束，保证后续装配的贴合精度。材质设置上为梁体赋予普通碳素结构钢材质，调整金属材质的漫反射、粗糙度参数，还原热轧型钢表面的哑光金属质感，对法兰连接端面单独赋予机加工面材质，区分热轧面与机加工面的视觉差异。渲染阶段采用正交视图配合线框叠加显示模式，将模型的草绘基准线、特征参考线以半透明绿色线框呈现，清晰展示梁体的截面特征、拉伸方向与结构逻辑，方便查看内部腹板与翼缘的连接结构。结构设计上，该法兰梁采用标准工字钢截面作为主体承重结构，翼缘宽度、腹板厚度匹配鞍钢S型钢的对应规格，两端法兰结构可实现与相邻构件的螺栓连接，无需额外焊接连接板，提升现场装配效率；梁体的过渡圆角均做应力释放处理，避免应力集中导致的结构失效，整体结构兼顾承重性能与装配便捷性，可直接用于钢结构节点装配、管道支吊架搭建、设备承重框架设计等场景的三维装配验证，也可作为工程算量、施工模拟的基础模型使用。建模过程中对所有尺寸做参数化关联，修改截面参数即可快速生成不同规格的同系列法兰梁模型，具备良好的可编辑性与复用性，模型的几何特征无破面、无冗余特征，可直接导入各类三维装配环境进行干涉检查、运动仿真等后续工作。
