锥柄铣削加工刀头精密三维结构设计

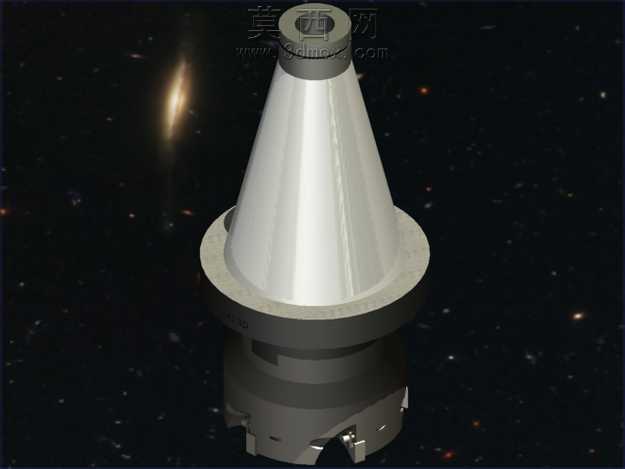

本作品为锥柄式铣削加工刀头的三维建模设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先依据标准锥柄刀具的安装配合尺寸，完成莫氏锥柄主体的回转特征建模，严格保证锥面的锥度公差、同轴度要求，确保刀头能够与机床主轴实现精准无间隙配合。锥柄下部的连接法兰结构通过拉伸、切除特征完成，精准还原法兰端面的定位基准面、安装卡槽的结构细节，保证刀头与主轴连接的刚性与定位精度。下部刀体部分的刀夹安装槽、锁紧结构采用阵列特征配合局部切除完成，还原可转位刀片的安装定位结构、锁紧螺钉的配合孔位，确保每一处安装结构的尺寸都符合实际机加工刀具的装配要求。渲染阶段采用深色星空背景突出金属刀体的质感，主体金属部分分别赋予不同的材质：锥柄与法兰部分采用磨砂合金钢材质，调整材质的粗糙度、金属度参数，还原热处理后刀具基体的哑光金属质感；刀体下部的锁紧结构、刀片安装位采用亮面硬质合金材质，通过环境光反射效果突出切削部位的高硬度材质特性。结构设计上充分考虑刀具的实际使用场景，锥柄的长径比经过优化，既保证装夹刚性，又避免过长锥柄带来的跳动误差；法兰部位的减重槽结构在不降低结构强度的前提下减轻刀头整体重量，降低主轴负载；下部刀体的排屑间隙经过合理预留，确保铣削加工过程中切屑能够顺利排出，避免积屑影响加工精度。设计思路围绕实际机加工需求展开，所有结构尺寸均参考行业通用的铣刀头标准参数，建模过程中对每一处配合面都进行了干涉检查，确保各零部件之间不存在装配干涉，模型可直接用于刀具结构教学、机加工工艺演示、数控加工仿真等场景，完整还原了工业级铣削刀头的结构细节与设计逻辑。
