刺客信条隐藏之刃伸缩结构设计

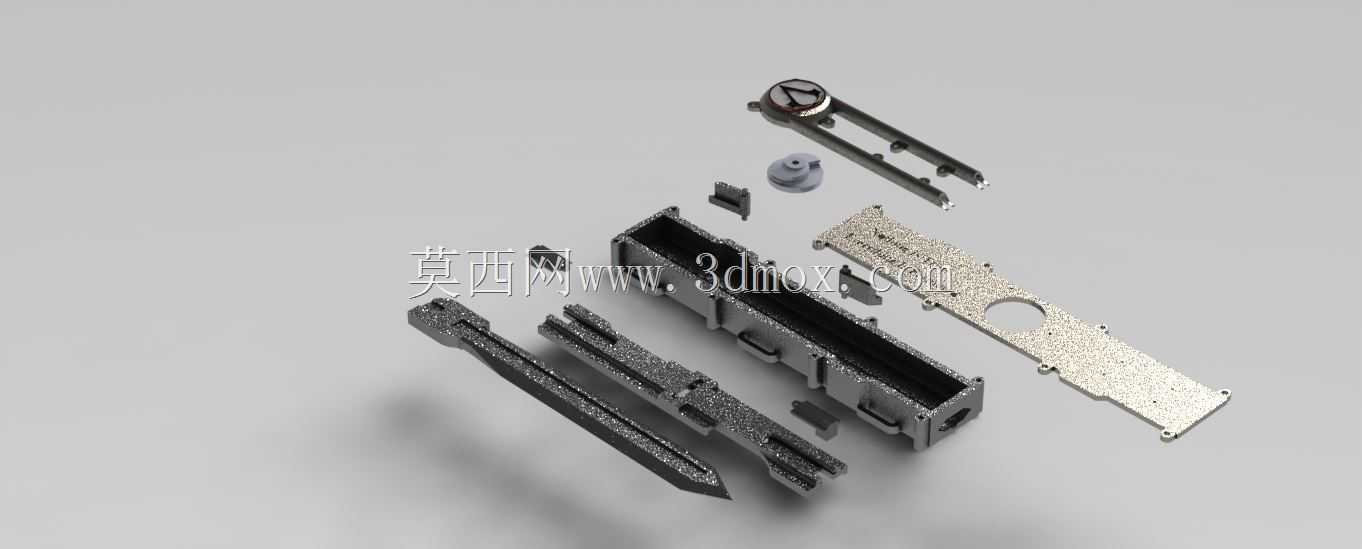

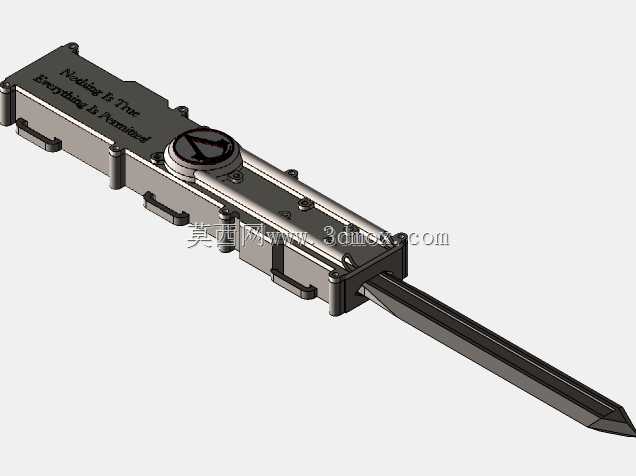

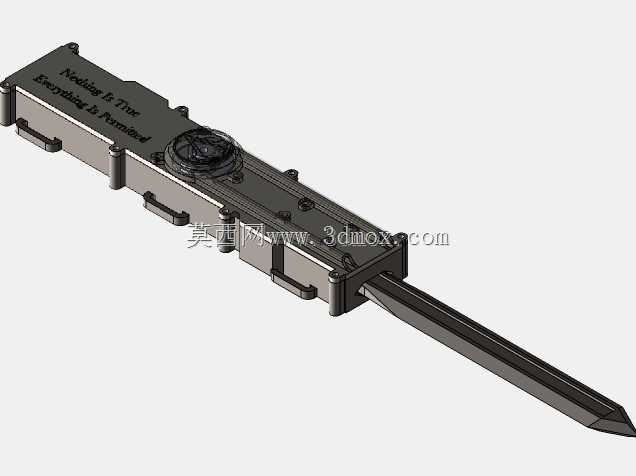

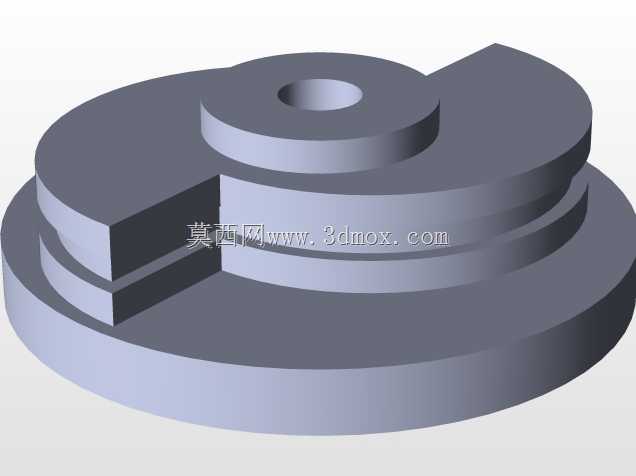

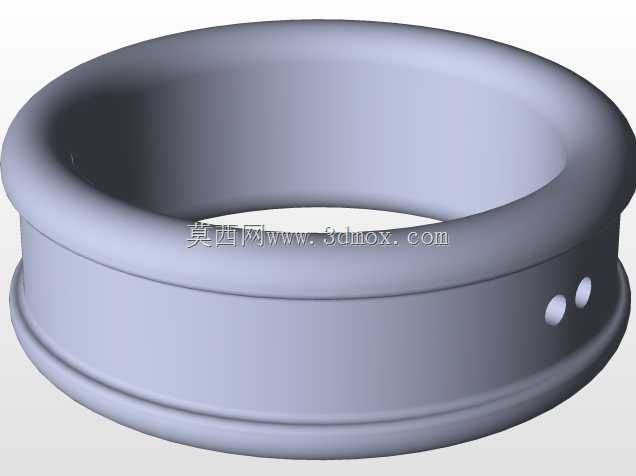

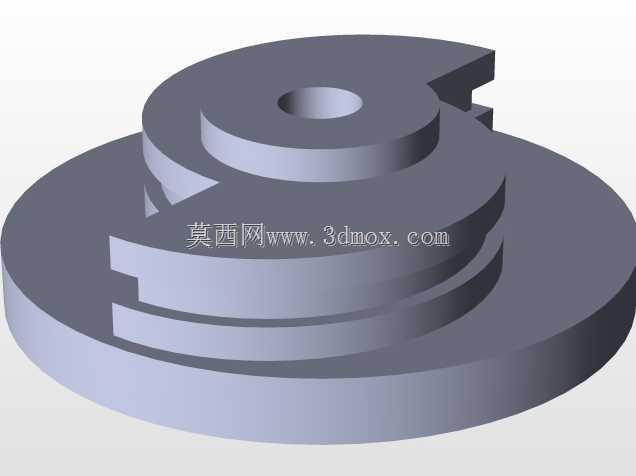

　　结构的核心功能是实现刃体沿轨道的单向快速弹出，以及弹出后的刚性锁定，收回时仅需要按压侧方的解锁卡扣，即可克服弹性件的预紧力将刃体推回壳体内，整个动作行程控制在120mm，完全收回后整体外轮廓尺寸为180mm长、35mm宽、22mm厚，安装边界可以适配常规的小臂护具内侧固定，不需要额外占用过多的安装空间，固定位预留了4个M2的螺丝孔位，可以直接通过绑带或者螺丝与外部护具连接。设计过程中首先解决的是滑动卡顿的问题，最初的方案采用单轨滑动，刃体弹出时容易出现偏摆卡滞，后续调整为双凸轨与壳体两侧的凹槽配合，滑动接触面预留0.2mm的间隙，同时在轨道接触面设计了储油槽，即使是采用PLA材质3D打印制作，也能保证滑动顺畅无卡滞。本次呈现的伸缩式隐藏刃结构，最初的设计出发点是复刻影视IP中袖剑的快速弹出与锁定逻辑，同时兼顾实体加工的可实现性，避免纯概念设计无法落地的问题。整个结构采用模块化拆分设计，核心部件包含刃体滑动轨道、内置弹性驱动组件、锁定卡扣、外壳承托结构以及侧盖定位件，所有部件的配合公差均按照普通机加工或者3D打印的工艺要求预留，不需要特殊定制的非标零件即可完成组装。从实际应用场景来看，这类结构除了作为影视道具、cosplay周边的实体制作参考外，其内部的直线伸缩锁定逻辑，也可以给小型快拆工装、便携伸缩检测工具的结构设计提供参考，比如狭小空间内的顶针定位机构、便携设备的弹出式支撑脚结构，都可以借鉴这套滑动锁定的设计思路。

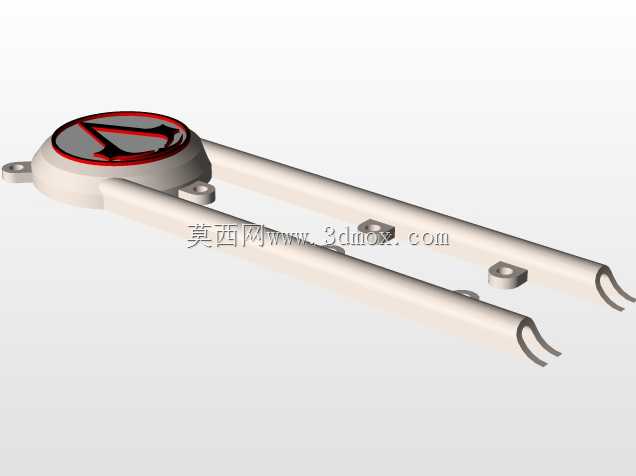

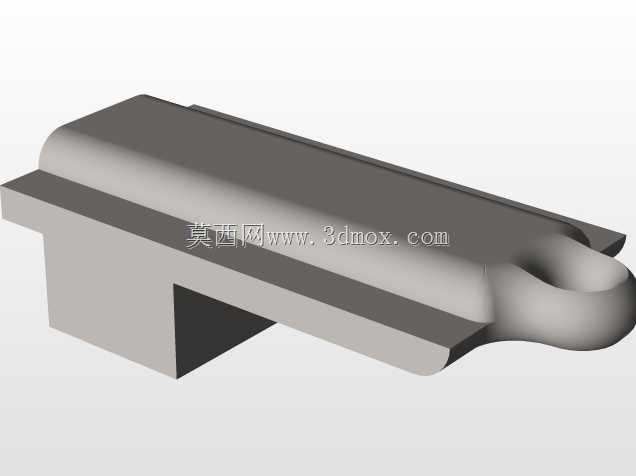

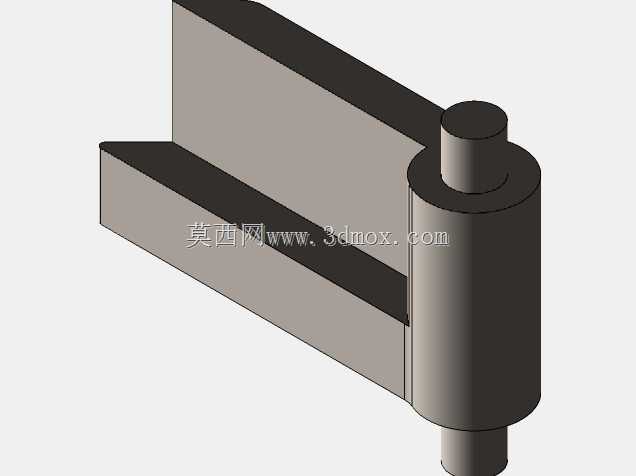

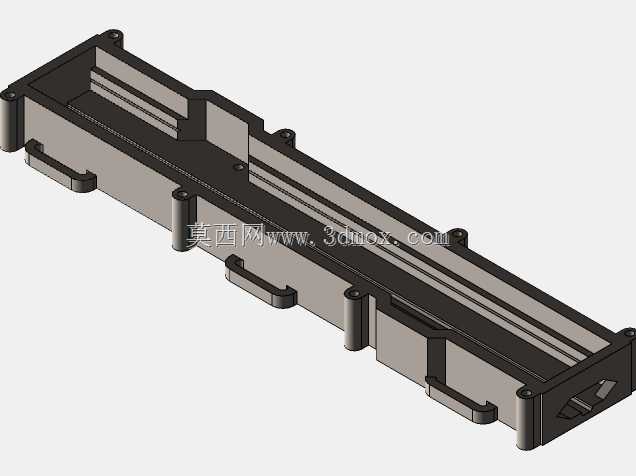

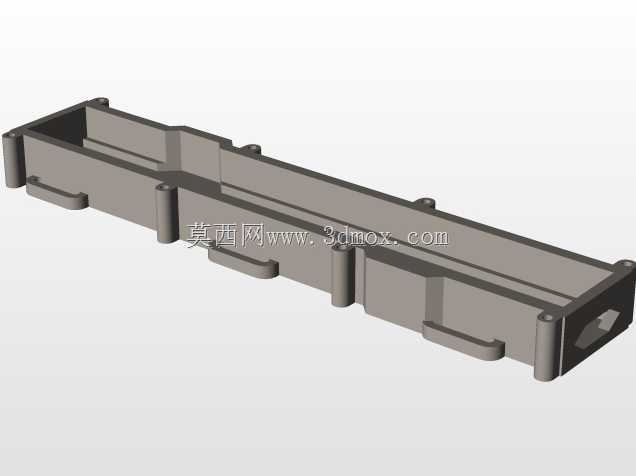

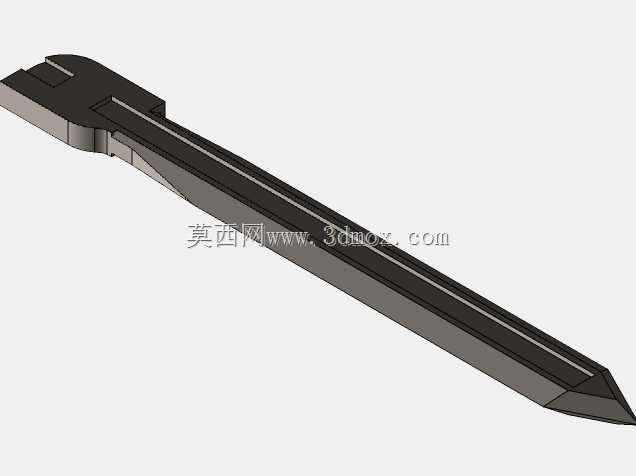

　　锁定结构采用了卡扣式斜面锁定，刃体尾部设计了45度的锁止斜面，当刃体弹出到行程终点时，卡扣在弹簧作用下卡入锁止斜面，承受轴向的推力不会回缩，解锁按键的按压行程设置为3mm，按压力度控制在15N左右，不需要过大的按压力即可完成解锁，同时避免日常佩戴时误触解锁。外壳部分采用上下扣合加侧盖的结构，主壳体承担轨道和弹性件的定位功能，金属质感的侧盖一方面遮盖内部的结构零件提升外观完整性，另一方面通过两个定位柱与主壳体配合，限制弹性驱动组件的轴向窜动，避免长期使用后弹性件移位导致弹出力度衰减。刃体部分做了等强度的截面设计，靠近尾部的位置截面厚度更大，和轨道配合的长度达到60mm，保证弹出后刃体不会出现上下晃动，前端做了收窄处理，

　　在不影响结构强度的前提下减轻整体重量，整个结构组装完成后的总重量控制在110g左右，长时间佩戴不会有明显的负重感。弹性驱动部分没有采用复杂的卷簧结构，而是选用常规的圆柱压缩弹簧，弹簧的预紧力经过反复调试，既可以保证刃体在0.2s内完成弹出动作，又不会因为弹力过大导致解锁时结构出现冲击损坏，弹簧的安装位设计了导向柱，避免弹簧压缩时出现弯曲变形，提升整个机构的使用寿命。所有零件的壁厚均控制在1.5mm以上，针对3D打印的工艺特性，所有的棱角位置都做了0.5mm的圆角处理，避免打印过程中出现翘边或者应力集中开裂的问题，配合面的拔模斜度设置为1度，即使采用FDM工艺打印也不需要额外打磨即可顺利装配。从结构验证的角度来看，

　　这套设计经过了多次的迭代调整，最初的版本存在解锁后刃体弹出不到位的问题，后续通过调整弹簧的线径和预压长度，优化轨道的摩擦系数，解决了弹出行程不足的问题；锁定结构最初采用直卡扣设计，长期使用后卡扣磨损容易出现锁止失效，后续调整为斜面锁止加卡扣限位的双重结构，锁止面的接触面积提升了3倍，即使经过上千次的弹出收回测试，锁止结构也不会出现滑脱的问题。对于结构设计从业者来说，这套模型的参考价值不在于道具本身的外观还原，而在于小型直线伸缩机构的设计思路，如何在极小的空间内集成驱动、锁定、解锁三个核心功能，同时兼顾加工便利性和使用可靠性，这套结构里的公差配合、卡扣设计、弹性件选型思路，都可以平移到其他小型工业伸缩机构的设计中，比如电子设备的弹出式接口、小型工装的快速顶出机构、便携工具的伸缩锁定结构，都可以参考这套设计的逻辑，根据实际的使用场景调整尺寸和材料即可落地应用。
