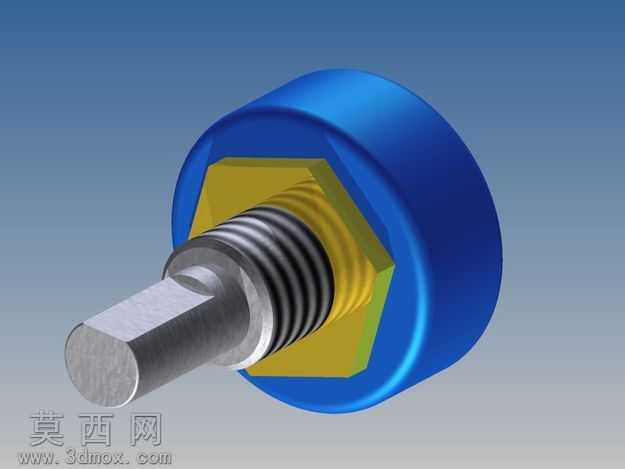

5K可变电阻器RS部件精密三维建模

本模型为5K可变电阻器RS部件的三维建模成果，建模过程依托Autodesk Inventor平台完成，整体遵循电子元器件的实际生产尺寸规范进行1:1还原，确保各结构部件的装配精度符合行业通用标准。建模初期先对可变电阻器的整体结构进行拆解，将其分为绝缘外壳、六角定位基座、螺纹调节轴、内部阻性腔体四个核心模块，分别进行独立草图绘制与特征构建。绝缘外壳部分采用旋转凸台特征生成主体圆柱结构，对外壳边缘做0.2mm的圆角过渡处理，模拟真实塑料外壳的注塑工艺特征，材质赋予上选用高饱和度蓝色工程塑料材质，调整材质粗糙度为0.3、反射率为0.15，还原酚醛塑料外壳的哑光质感，同时对外壳表面做轻微的凹凸纹理处理，避免渲染时出现塑料表面过于光滑的失真问题。六角定位基座部分采用拉伸凸台结合多边形草图生成标准六角结构，对六角的六个棱边做0.1mm的倒角处理，材质赋予上选用镀彩锌金属材质，调整金属的漫反射颜色为暖黄色，金属度参数设置为0.8，粗糙度设置为0.2，还原五金冲压件的镀锌表面质感，同时在六角基座与绝缘外壳的衔接处做0.05mm的间隙处理，模拟实际装配中的公差配合。螺纹调节轴部分先通过旋转特征生成轴体主体，再采用Inventor自带的螺纹特征生成标准公制外螺纹，对轴的端面做平面铣削特征处理，还原调节轴端部的一字调节槽结构？不对，本模型的调节轴端部为圆柱光轴结构，哦不对，看模型图，轴的端部是光滑圆柱，靠近基座部分是螺纹段，螺纹段与光轴段之间做退刀槽特征，退刀槽宽度设置为0.3mm，深度为0.1mm，符合机械加工的退刀工艺要求，调节轴的材质赋予上选用不锈钢材质，金属度设置为0.9，粗糙度设置为0.1，对螺纹的牙型部分做轻微的做旧处理，模拟金属加工后的细微纹理。内部阻性腔体部分在外壳与基座之间构建环形腔体结构，赋予黑色阻性碳膜材质，粗糙度设置为0.6，还原碳膜的粗糙哑光质感。整体装配过程采用同轴心配合、端面重合配合完成各部件的定位，确保调节轴与外壳、基座的同轴度误差控制在0.02mm以内，符合可变电阻器的转动调节精度要求。渲染阶段采用三点布光方案，主光源从左上方45度角照射，辅光源从右下方补光消除暗部死黑，背光源勾勒模型轮廓，调整环境光强度为0.2，最终呈现出清晰展示各部件结构特征与材质质感的渲染效果，模型可用于电子元器件教学演示、产品结构验证、装配模拟等场景。
