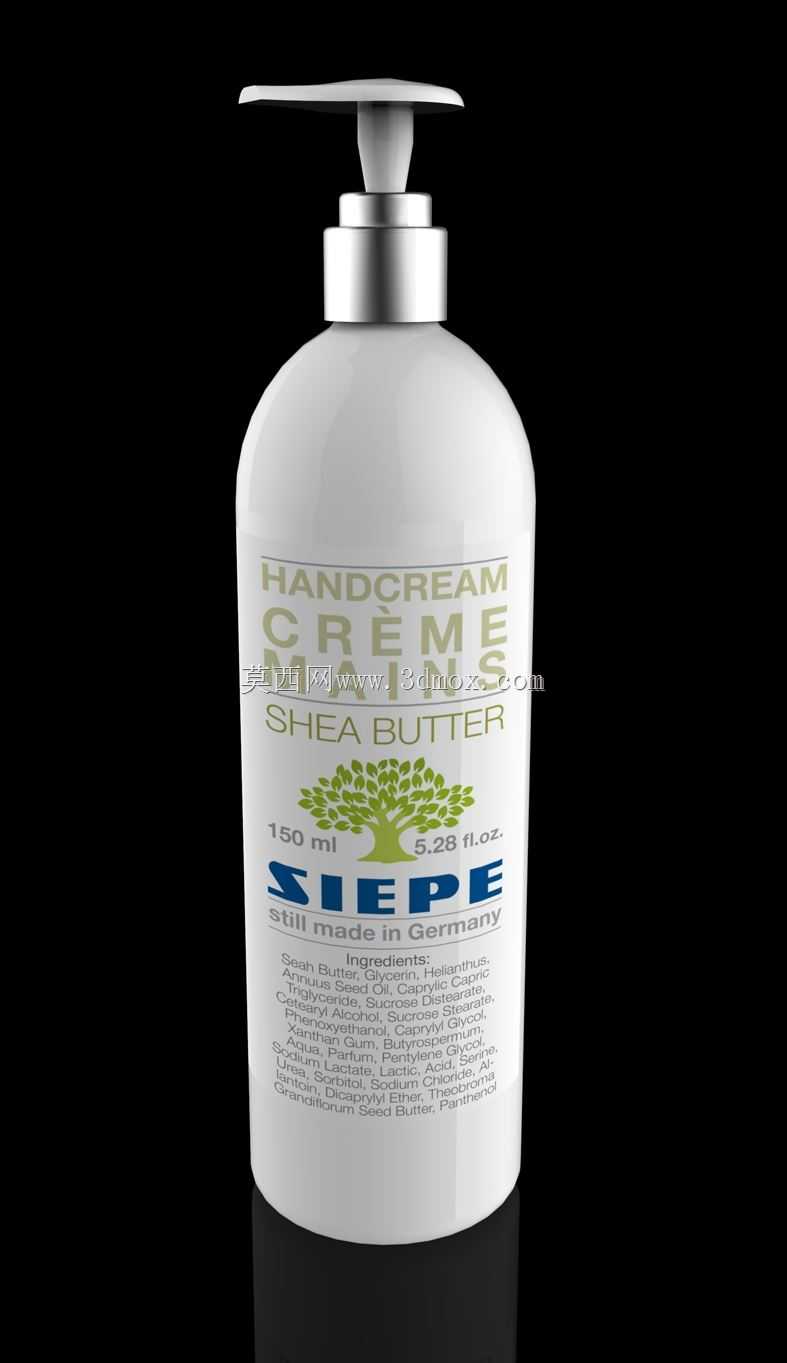

德国品牌按压式护手霜包装瓶三维结构

　　这款按压式包装瓶的三维建模，核心围绕日化洗护类产品的终端陈列与使用场景展开，在快消品包装的结构设计环节，这类模型可直接用于包装开模前的结构验证、商超陈列效果模拟，也能为同类型洗护产品的包材选型提供具象的结构参考。从实际使用场景来看，这类泵式瓶主要适配黏度中等的膏霜类洗护产品，比如护手霜、身体乳、洁面乳等品类，依靠顶部的按压泵结构实现定量出料，相比旋盖式包装，能避免内容物与手部的直接接触，降低内容物被污染的概率，同时单手即可完成按压取料的操作，在卫生间、梳妆台、办公桌面等场景下的使用便捷性更突出。

　　从结构设计思路来看，整个瓶身采用三段式拆分结构，分别是底部的储料瓶身、中部的泵头锁紧环、顶部的按压出液泵头，拆分逻辑完全匹配实际注塑生产与组装的工艺要求。储料瓶身部分做了微弧收腰的曲面处理，并非直筒式的规则圆柱，曲面弧度经过反复调整，既保证单手握持时的贴合度，让手掌自然包裹瓶身时不会出现硌手的棱角，也兼顾了瓶身贴标区域的平整度，瓶身正面预留的标签区域曲率控制在合理范围内，避免贴标后出现标签起翘、图文变形的问题。瓶身底部做了内凹的平底结构，边缘设置了一圈0.8mm的支撑凸边，放置在光滑台面时不会出现瓶底吸合台面的问题，同时提升放置的稳定性，即使受到轻微侧向触碰也不易倾倒。

　　中部的锁紧环采用金属质感的电镀外观设计，结构上做了内螺纹与瓶身瓶口的外螺纹匹配，螺纹的导程、牙型角度都参考日化包材的通用标准，保证与常规规格泵头的互换性，锁紧环的外表面做了细微的滚花纹理处理，方便生产线组装或者消费者自行更换泵头时的旋拧操作，不需要额外工具即可完成锁紧与拆卸。顶部的按压泵头采用杠杆式泵芯结构，出液嘴做了15度的向下倾斜角度，按压出液时膏体可以自然落到掌心位置，不会出现沿瓶身流淌的问题，泵头的按压行程控制在10mm左右，按压力度设置在15-20N区间，既不会因为按压力度过大导致取料困难，也不会因为力度过轻出现误触出料的问题，泵头内部的回流通道设计可以在按压结束后将出液嘴残留的膏体回流到储料瓶内，避免残留膏体干结堵塞出液口。

　　从外形尺寸与安装边界来看，整个瓶身的总高度控制在165mm左右，瓶身最大直径为78mm，瓶口的标准外径为38mm，这个尺寸规格属于日化洗护产品的常规中等容量规格，对应的内容物灌装量为150ml，既不会因为容量过大导致瓶身过重不便于手持使用，也不会因为容量过小导致频繁补充内容物。在生产线适配层面，这个尺寸的瓶身可以直接匹配常规的日化灌装生产线轨道，不需要对现有生产线的导轨宽度、灌装头高度做额外调整，灌装完成后的旋盖、贴标工序都能适配通用工装。在终端陈列层面，瓶身的直径与高度比例符合商超货架的层板间距要求，常规货架的层间净高为200mm，摆放后顶部预留足够的取放空间，不会出现卡放的问题，瓶身的曲面设计在灯光照射下能形成均匀的反光带，提升陈列时的视觉质感。

　　建模过程中对各个配合面的公差做了合理设置，瓶身与锁紧环的螺纹配合采用H7/g6的间隙配合，既保证旋拧的顺畅度，也不会出现配合过松导致漏液的问题，泵头与锁紧环的配合处设置了一圈硅胶密封圈的安装槽，密封圈的压缩量控制在25%左右，保证灌装后倒置或者运输过程中不会出现漏液的情况。瓶身的壁厚做了均匀化处理，整体壁厚控制在2mm，底部与瓶口位置做了局部加厚到2.5mm，提升结构强度，避免运输过程中出现挤压变形的问题，同时壁厚均匀也能保证注塑生产时的冷却速率一致，减少注塑件的缩痕、翘曲等缺陷，提升成品率。
