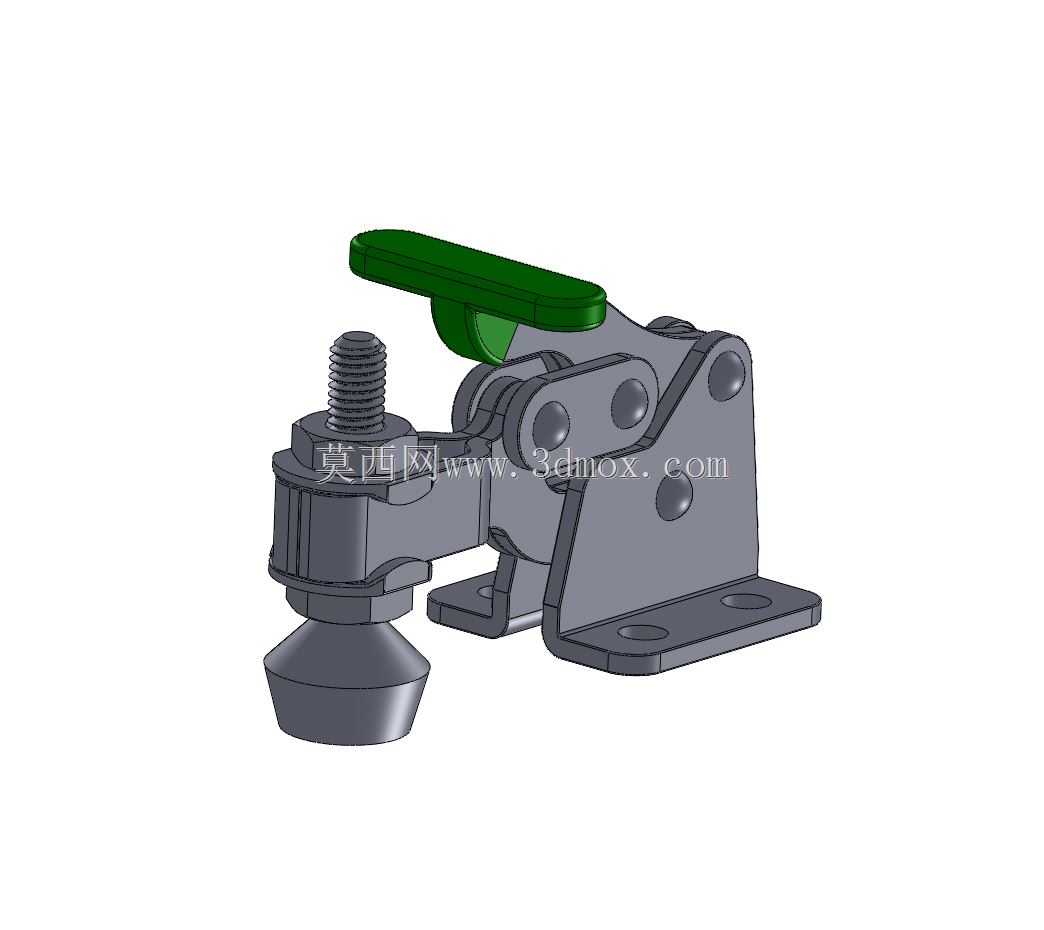

卧式快速压紧拨动式肘夹结构

　　这款手动拨动式压紧夹，是工装夹具领域应用极广的标准快压构件，日常在焊接工装台、PCB测试治具、小型零件装配工位、木质家具拼合作业台、铝材铣削加工定位工位上都能见到它的身影，核心作用是在不借助额外气动、液压动力的前提下，靠手动扳动拨杆就能快速完成工件的压紧与松脱，相比传统螺栓压紧的操作方式，单工位装夹耗时能压缩九成以上，非常适合小批量多品种的柔性生产场景。从结构设计逻辑来看，它采用的是经典的肘节过死点锁止原理，整个连杆机构在拨杆下压到锁止位置时，传动铰接点会越过力臂死点，此时哪怕压头端承受工件向上的反作用力，机构也不会自行松脱，锁止状态的保持完全靠机械结构自锁，不需要额外的锁销或者紧固件辅助，可靠性经过了几十年工业场景的验证。

　　整个夹具体的底座采用带安装孔的法兰式平板结构，两个长圆形安装孔可以适配一定范围内的安装位偏差，不需要在工装板上加工极高精度的定位孔就能完成固定，安装时直接用内六角螺栓穿过安装孔锁紧在工装基板上即可，安装边界的预留尺寸只需要比底座轮廓单边多留出10mm左右的操作空间，不会占用过多的工装台有效作业面积。压头部分采用可调式螺杆结构，螺杆表面加工有标准三角外螺纹，配合夹具体上的螺纹孔，可以根据被压紧工件的实际高度自由调整压头的伸出长度，调整范围覆盖0到25mm的常见工件厚度差，压头末端的橡胶包覆压头，既可以增大和工件表面的接触摩擦力，避免压紧过程中工件出现滑移，也能防止硬质金属压头刮伤工件表面，针对表面质量要求高的阳极氧化铝材、喷涂件、

　　木质板材都能友好适配。拨杆的操作端做了贴合人手握持的弧形曲面设计，表面做了防滑的纹理处理，操作人员扳动的时候不需要施加过大的握力，单根手指就能完成拨杆的抬起与下压操作，长时间重复装夹作业也不容易出现手部疲劳。整个夹具体的铰接转动部位都做了间隙配合设计，转动副之间预留了合适的润滑脂存储间隙，日常维护只需要每隔三个月在铰接点滴入少量机械润滑脂，就能保证机构动作顺畅，不会出现卡滞、异响的问题。在实际选型应用的时候，需要注意这款夹钳的额定压紧力适配100kg以内的工件压紧需求，不适合大切削量的重型铣削加工场景，在切削负载较大的机加工工位使用时，需要额外搭配定位挡块承受切削侧向力，避免横向力直接作用在夹钳连杆机构上导致机构变形。

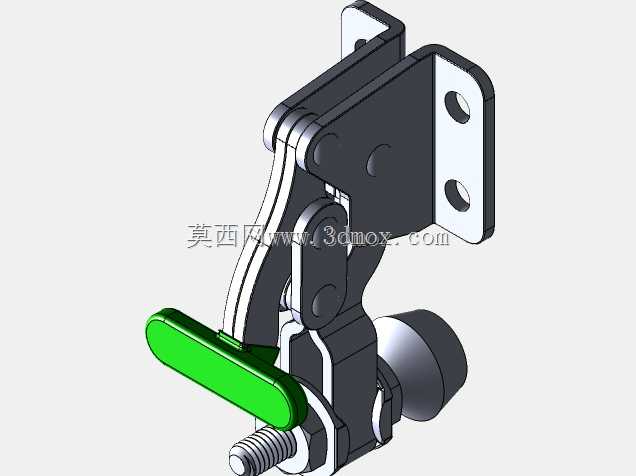

　　夹具体的主体金属部件都做了发黑防锈处理，在车间多油污、多切削液的环境下长期使用也不容易出现锈蚀，使用寿命能达到万次以上的开合循环。从建模细节来看，整个结构的所有铰接孔位、安装孔位、螺纹规格都完全适配市售同规格标准快夹的尺寸，设计人员在做工装设计的时候，可以直接调取这个模型装配到工装总装图里，不需要重新测绘建模，能大幅缩短工装设计的周期，模型里完整还原了机构的运动行程，在三维软件里可以直接模拟拨杆扳动的全过程，提前验证压紧过程中拨杆和周边工装构件是否存在运动干涉，避免实际加工装配完之后才发现操作空间不足的问题。很多新手设计人员在选用这类快夹的时候，经常会忽略压头调整螺杆的防松设计，这个结构里在螺杆上配套了锁紧螺母，调整完压头高度之后，只需要把锁紧螺母拧靠在夹具体的支撑面上，就能防止设备运行过程中螺杆因为振动出现回转松动，保证压紧力的稳定。另外底座的安装孔采用长圆孔设计，除了补偿安装位的加工误差之外，还可以在需要的时候小范围调整整个夹钳的安装位置，适配不同尺寸的工件装夹需求，不用重新在工装板上钻孔，大幅提升了工装的柔性适配能力。
