RC越野用仿生岩石履带行走轮结构

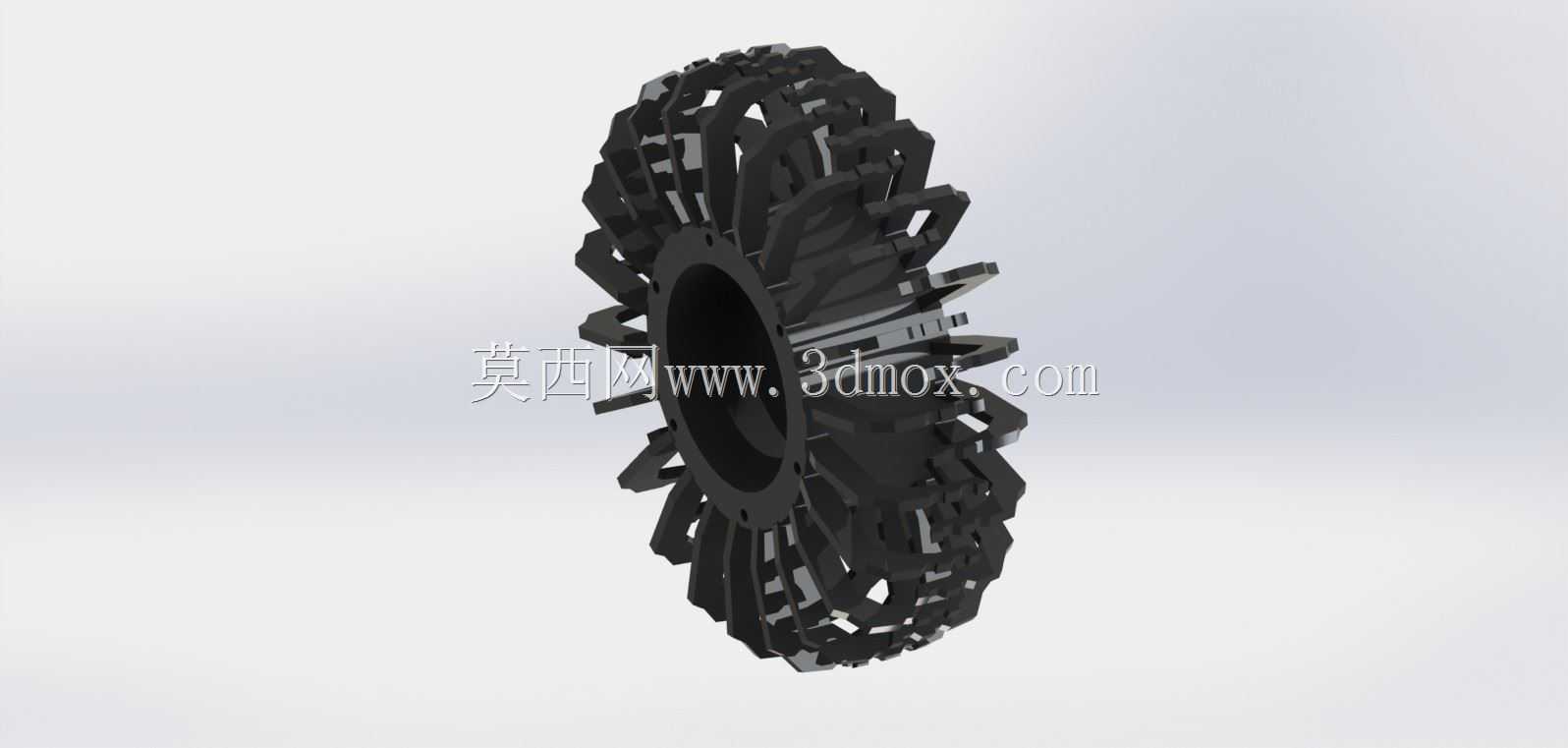

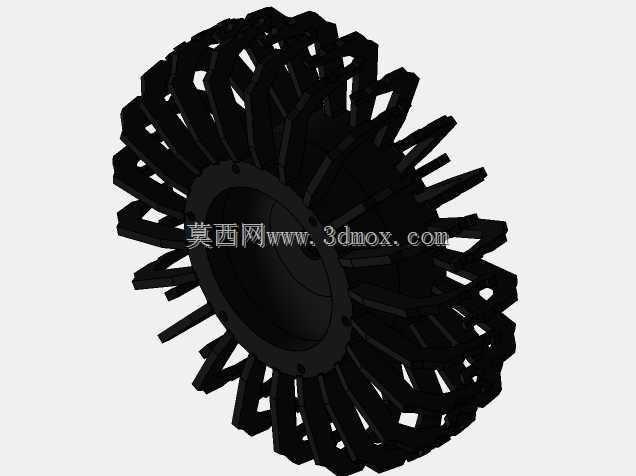

　　这款行走轮结构针对RC遥控越野攀爬场景开发，核心适配非铺装岩石路面的行走需求，解决常规光面轮、浅齿轮在硬质崎岖岩面抓附力不足、易打滑空转的痛点，可直接适配1/10比例以内的小型遥控攀爬车型，也可作为小型履带式爬行探测设备的行走端部件使用。从结构设计逻辑来看，轮体采用辐条式仿生指状凸起布局，区别于传统实心轮或连续履带的结构，每一组指状抓地齿都预留了一定的形变空间，当轮面接触凹凸不平的岩石表面时，接触位置的齿片可顺着岩面轮廓产生小幅弯曲形变，尽可能增大接触面积，避免硬接触导致的轮齿弹起、抓地失效问题，这种形变设计刚好匹配熔融沉积成型工艺的材料特性，打印完成后无需额外装配弹性部件，依靠PLA或TPU耗材本身的韧性即可实现自适应贴合效果。

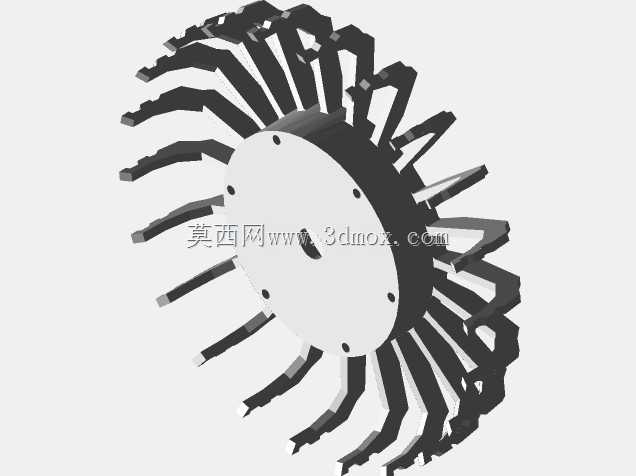

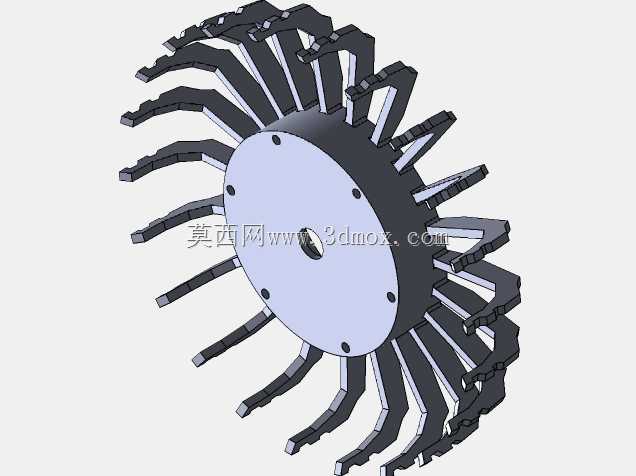

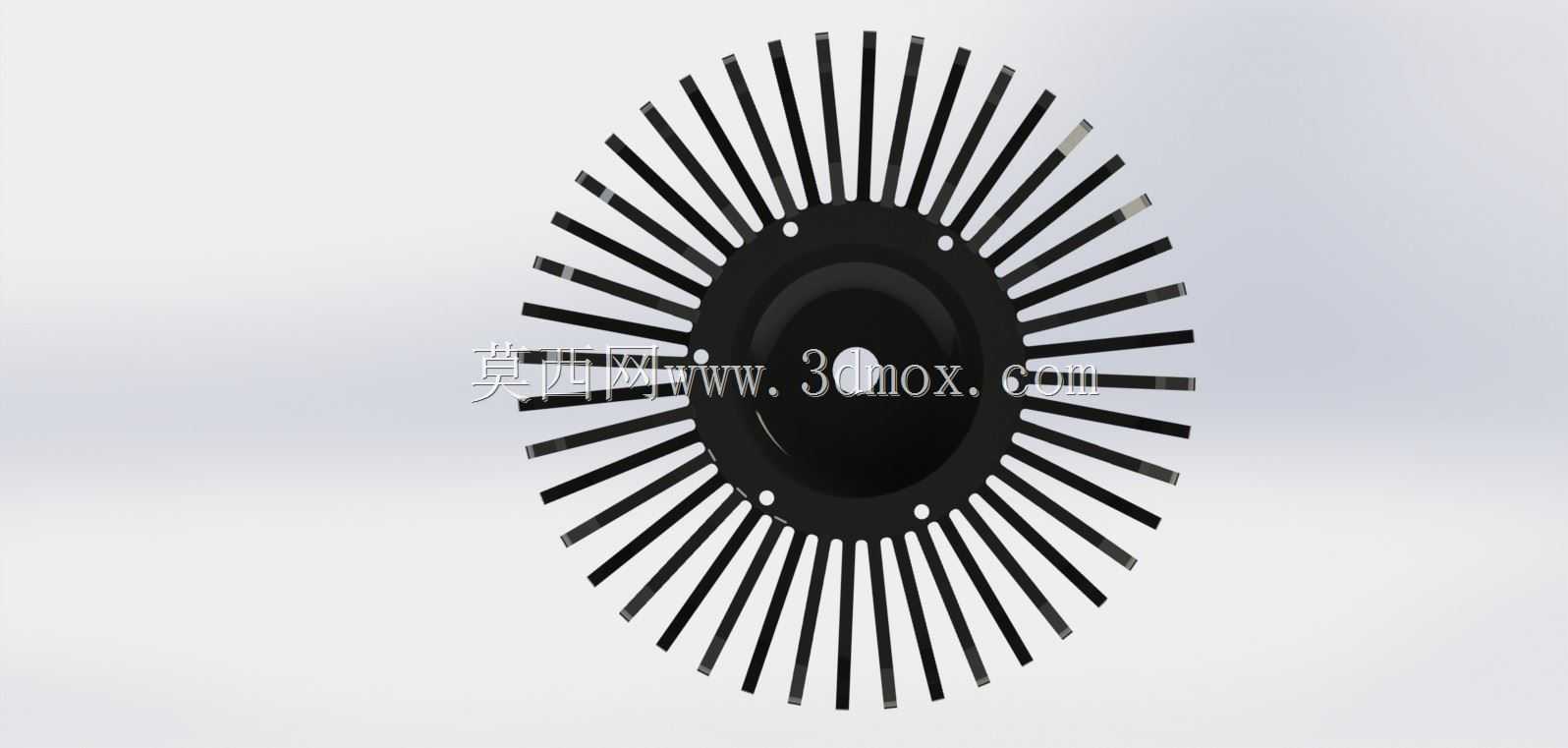

　　安装边界方面，轮体中心预留标准六方轴安装孔，孔位周边均匀分布4个M2规格的螺丝固定孔，可直接匹配市面主流RC攀爬车的轮轴输出端，无需额外制作转接法兰，轮体外径控制在120mm，轴向宽度38mm，安装后轮缘与车架转向拉杆、避震支架的最小安全间隙为8mm，满打方向时不会与车架部件产生运动干涉，适配原车的转向行程范围。功能特性上，轮体的抓地齿采用交错排布设计，相邻两圈齿片的角度差为15度，轮体转动过程中始终有不少于3组齿片与岩面形成有效接触，在倾斜角度45度以内的粗糙岩面上行走时，不会出现连续打滑的情况；齿片根部做了R2的圆角过渡，避免反复形变过程中根部应力集中导致的断裂问题，轮体中间的支撑辐条采用镂空设计，在保证整体结构强度的前提下，

　　尽可能降低轮体自重，减少行走过程中的转动惯量，提升遥控车的动力响应速度。实际使用场景中，除了RC遥控攀爬车的改装使用，该结构也可经过尺寸缩放后，用于小型管道探测机器人、灾后废墟搜救爬行机器人的行走轮，这类小型设备的行走路面多为不规则硬质碎屑、凸起结构，常规轮体的越障能力有限，这种带自适应形变的指状履带轮结构，可越过高度不超过轮体半径1/3的垂直凸起障碍，不需要额外增加复杂的悬挂结构即可实现较好的越障效果。设计过程中针对3D打印的工艺特性做了专门优化，整个轮体可一次性打印完成，不需要添加支撑结构，打印时齿片方向沿打印平台Z轴方向排布，层厚设置0.2mm时，齿片的形变韧性处于最优区间，既不会因为层厚过大导致齿片过硬无法弯曲，

　　也不会因为层厚过小导致齿片强度不足容易折断；轮体中心的安装孔做了0.2mm的尺寸余量设计，打印完成后不需要二次铰孔即可顺利装入轮轴，固定孔的位置精度控制在0.1mm以内，安装后轮体的径向跳动量不超过0.3mm，高速转动时不会出现明显的抖动问题。不同于传统橡胶轮胎需要开模制作的高成本，这种结构的轮体可根据不同的路面特性快速调整齿片的长度、厚度和排布角度，比如针对松软沙土路面可适当加宽齿片宽度，增大接触面积避免陷轮，针对湿滑岩石路面可在齿片末端增加微小的凸起纹路，提升摩擦力，整个调整过程只需要修改三维模型的对应参数即可快速打印验证，大幅缩短小型行走设备的研发迭代周期。
