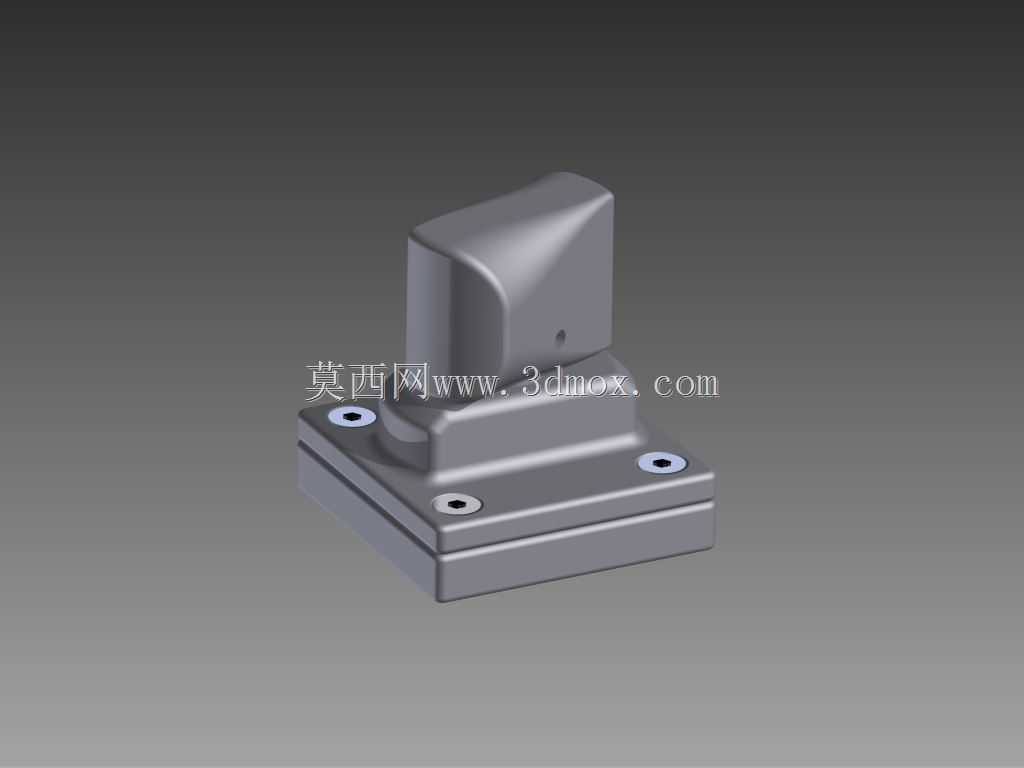

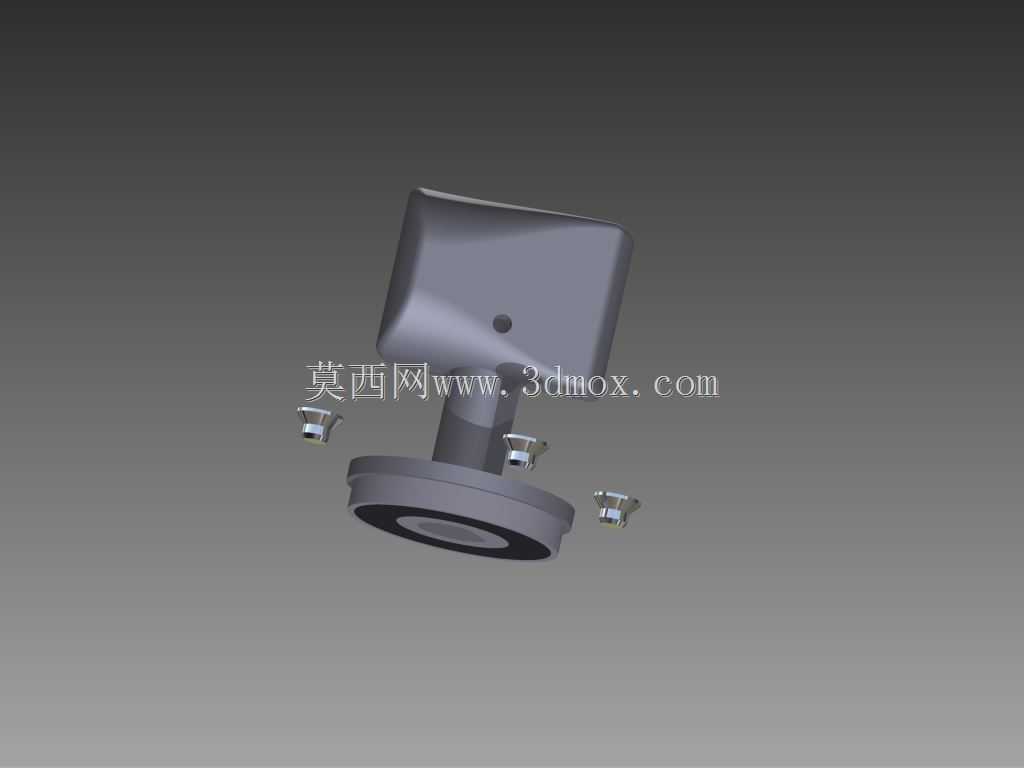

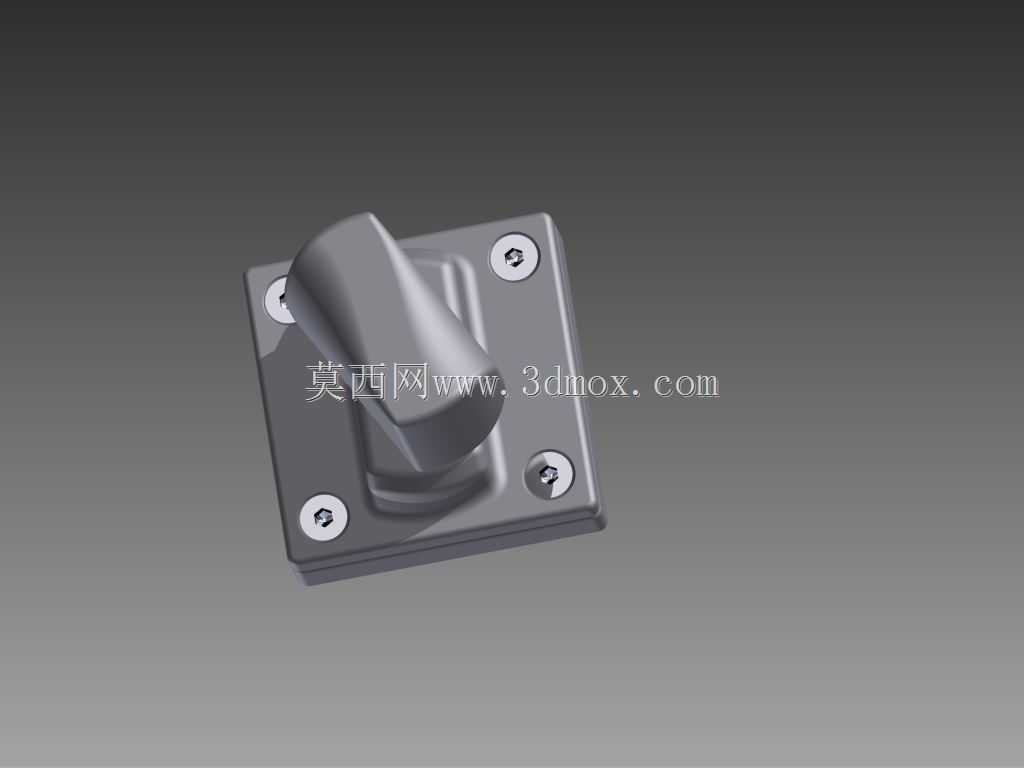

带橡胶扭转弹簧的自动锁定扭锁结构

　　这类带橡胶扭转弹簧的自动锁定扭锁，多应用在需要频繁启闭、且要求闭合后自动锁止的工业容器、小型舱门、设备检修盖板场景中，日常在物流周转的密封料箱、户外设备的防护舱、小型机电设备的端盖锁止位都能见到这类结构的身影，它不需要额外配置锁止驱动件，依靠内置的橡胶扭转弹簧提供复位与锁止力矩，操作时仅需转动外露的操作端即可解锁，松开操作端后结构会自动回弹到锁止位置，能有效避免人工操作后忘记锁止导致的盖板松脱、容器内物料洒落或者外部异物进入腔体的问题。

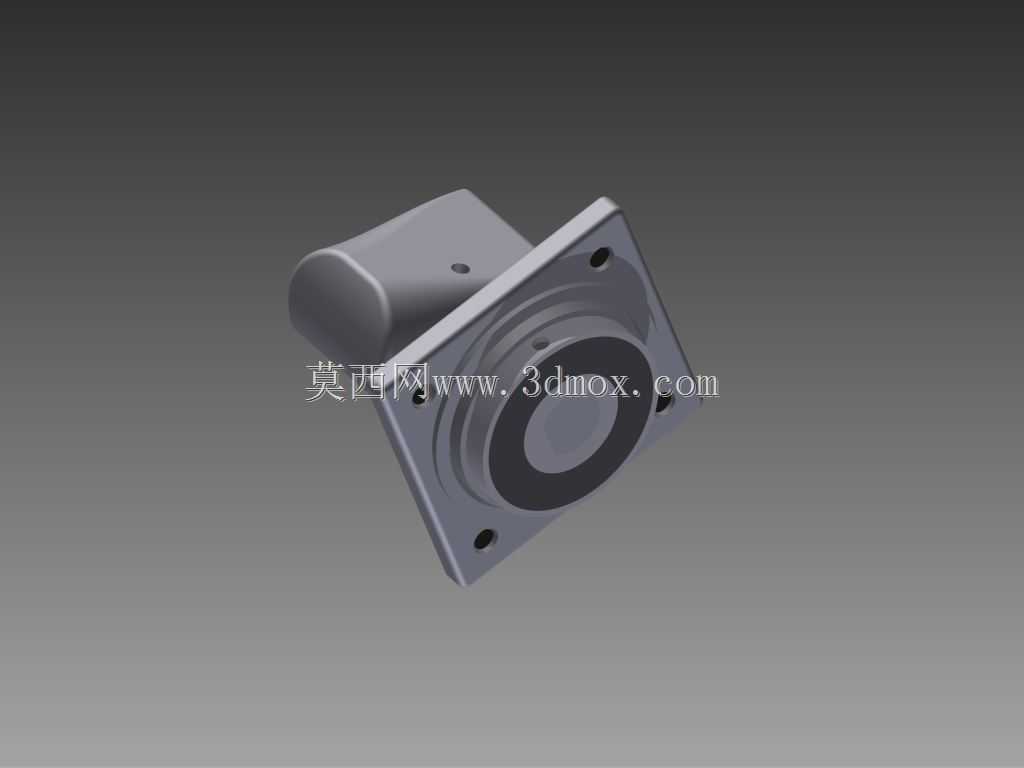

　　从结构设计逻辑来看，整个总成采用法兰式安装基准，方形法兰盘上预留了四个均布的安装通孔，安装时可以直接通过螺栓将锁体固定在容器或者舱门的安装面板上，不需要额外设计复杂的安装支座，安装面的贴合精度要求不高，法兰盘背面的定位凸台可以直接嵌入安装面板的预制开孔中，能快速完成装配定位，减少现场安装的调整工作量。锁体的主体部分采用一体化的壳体结构，内部预留了弹簧安装腔与锁舌回转腔，橡胶扭转弹簧的一端卡接在壳体的固定卡槽内，另一端与锁舌的回转臂相连，当操作人员转动外露的圆柱操作端时，锁舌会跟随转轴同步回转，同时扭转橡胶弹簧储存弹性势能，当锁舌转动到解锁角度时，被锁止的盖板或者容器端盖即可自由开启，松开操作端后，橡胶弹簧释放弹性势能带动锁舌自动回转到锁止位置，完成自动锁止动作。

　　在功能特性上，采用橡胶扭转弹簧相比传统金属扭转弹簧有明显的场景适配优势，橡胶材质本身具备一定的阻尼特性，回弹过程不会产生金属弹簧常见的撞击异响，同时橡胶的耐锈蚀性能更好，在潮湿、多粉尘的户外或者工业车间场景下使用，不会出现金属弹簧锈蚀卡滞的问题，长期使用的可靠性更高。锁舌部分采用偏心回转的结构设计，锁止状态下锁舌的压紧面会贴合被锁件的锁止台阶，提供足够的压紧力，保证容器或者盖板闭合后不会出现晃动间隙，对于有密封要求的容器来说，这个压紧力可以配合密封胶圈实现稳定的密封效果，避免容器内的粉体、液体物料泄漏，也能阻挡外部的水汽、粉尘进入容器内部。

　　从安装边界尺寸来看，方形法兰盘的边长适配常规的小型容器安装面板尺寸，安装开孔的直径与法兰背面的定位凸台外径匹配，不需要在安装面板上加工复杂的异形孔，仅需加工一个圆形通孔与四个螺栓过孔即可完成安装适配。外露的圆柱操作端长度控制在合理范围内，既保证操作人员转动时有足够的力臂，不需要太大的操作力就能完成解锁动作，又不会因为操作端过长导致在运输、使用过程中被外物剐蹭误触解锁。整个锁体的内部腔体做了圆滑过渡处理，没有应力集中的尖角结构，橡胶弹簧在回转过程中不会被尖锐的棱边割伤，能有效延长弹簧的使用寿命，锁舌的回转行程经过精准计算，解锁角度控制在操作人员单手握持转动的舒适角度范围内，不需要过大的转动角度就能完成解锁，操作手感流畅，不会出现卡滞、空转的问题。

　　在实际选型适配时，这类扭锁可以根据被锁件的厚度调整锁舌的伸出长度，适配不同壁厚的容器盖板或者舱门面板，锁舌的压紧面做了防滑纹理处理，锁止后不会因为设备运行的振动导致锁舌回转松脱，即使在有持续振动的设备上使用，也能保持稳定的锁止状态。整个总成的运动部件都内置在壳体内部，外部没有裸露的弹簧或者活动结构，能避免生产过程中的物料碎屑、粉尘进入运动副导致卡滞，日常维护仅需定期在转轴位置涂抹少量润滑脂即可，不需要频繁拆解维护，非常适合用在自动化生产线的周转料箱、户外通讯设备的检修舱门、环卫设备的储料容器这类需要频繁启闭、且维护条件有限的场景中。
