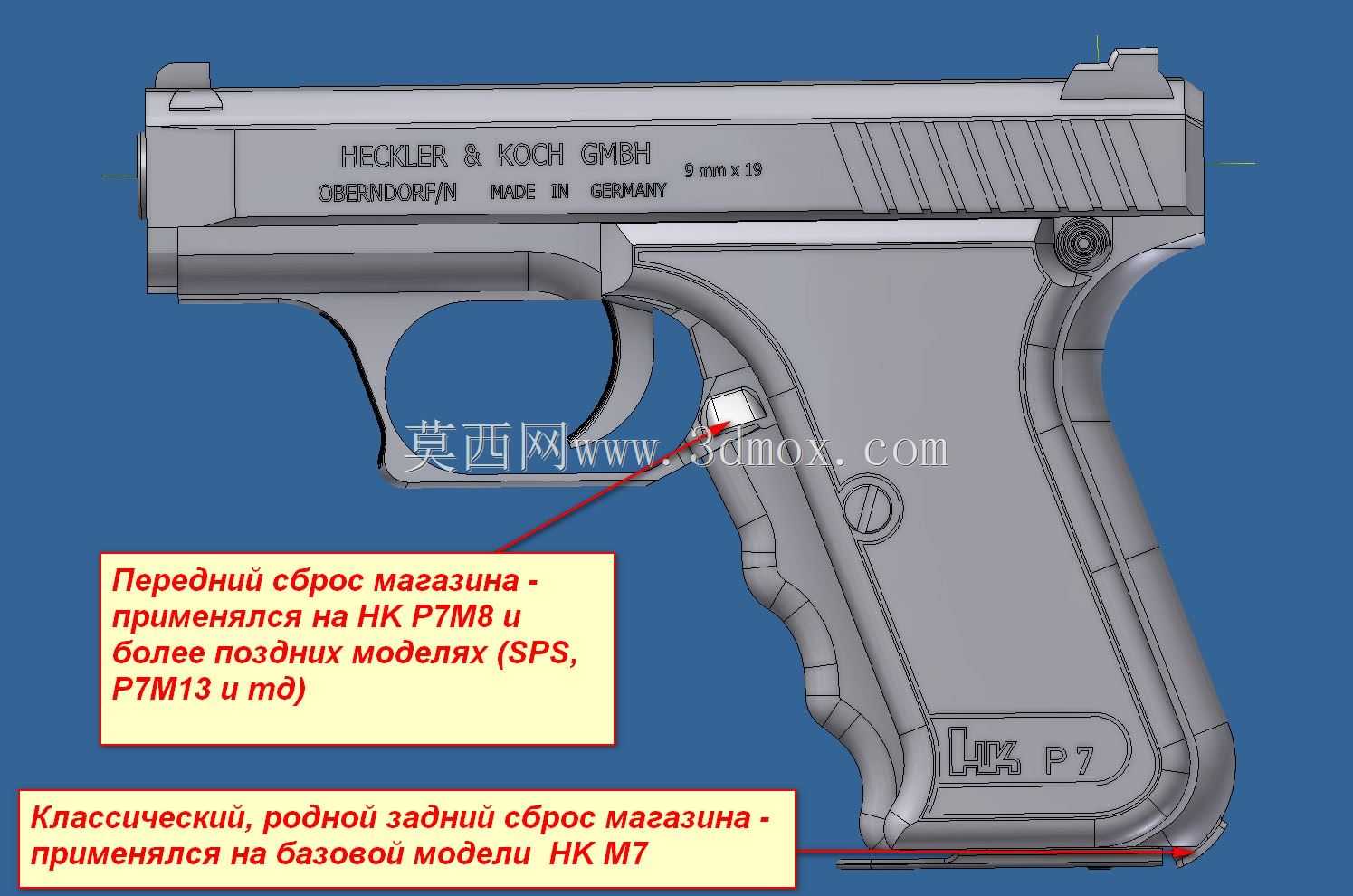

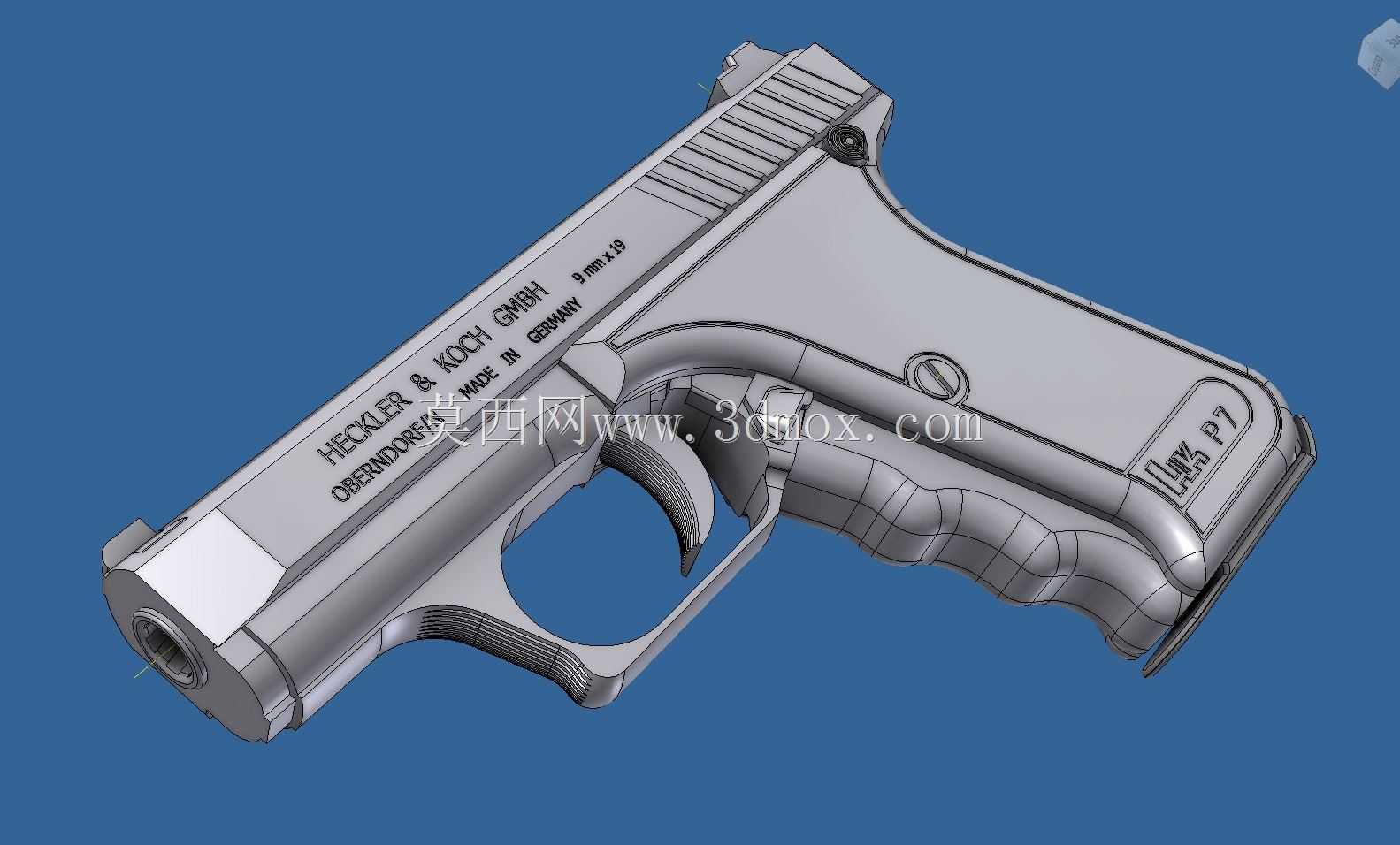

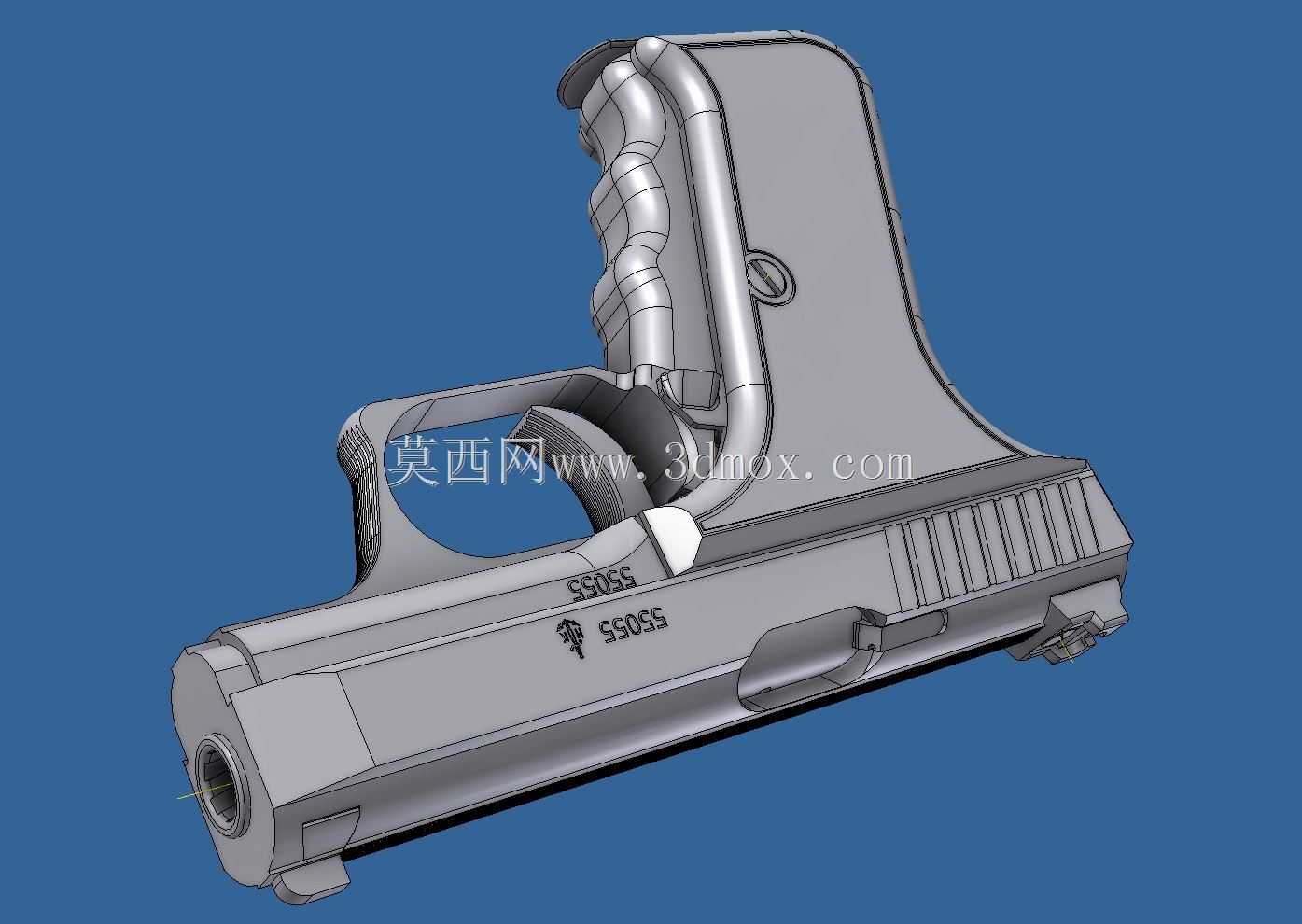

德国HK P7型9毫米手枪内部结构三维建模

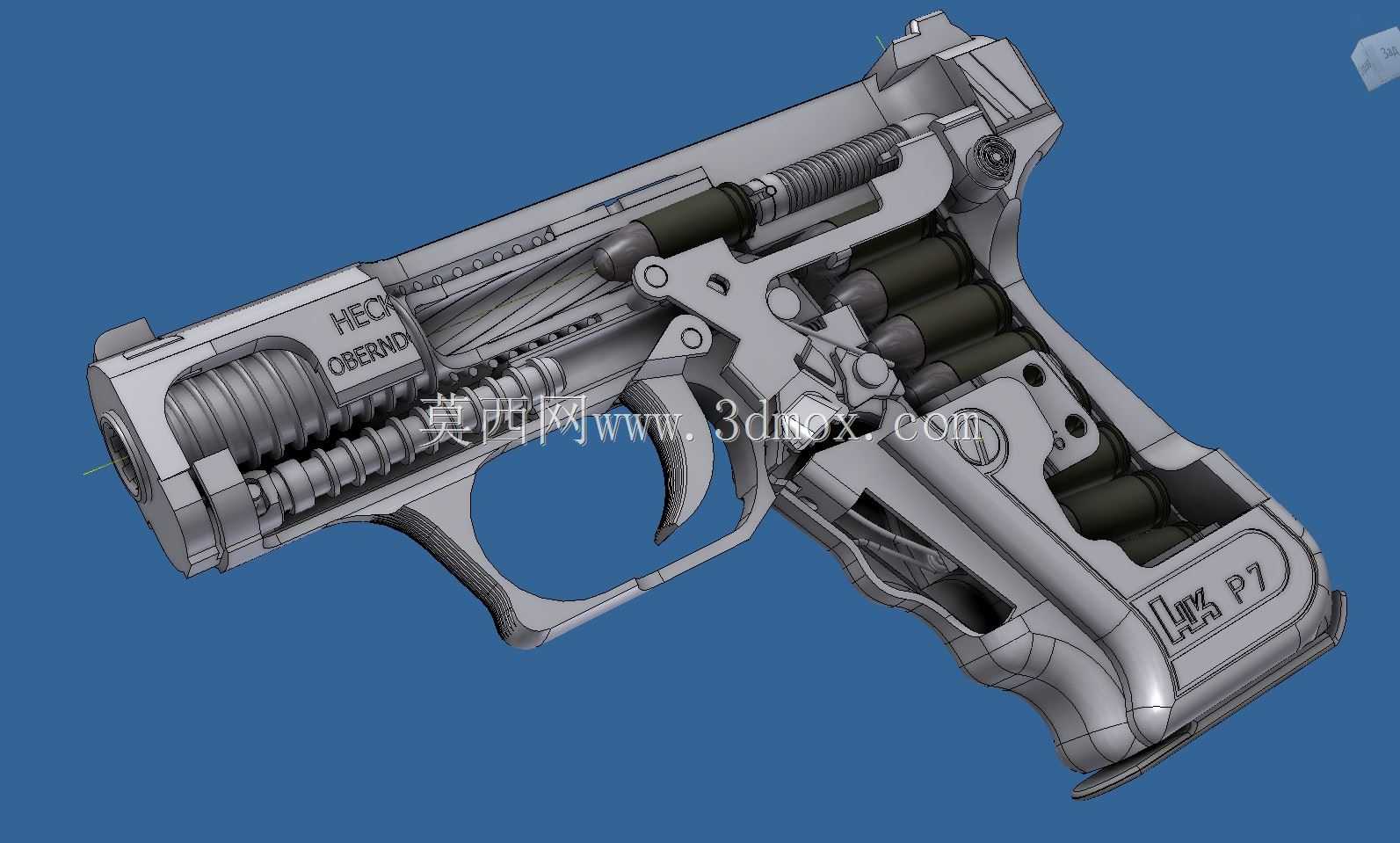

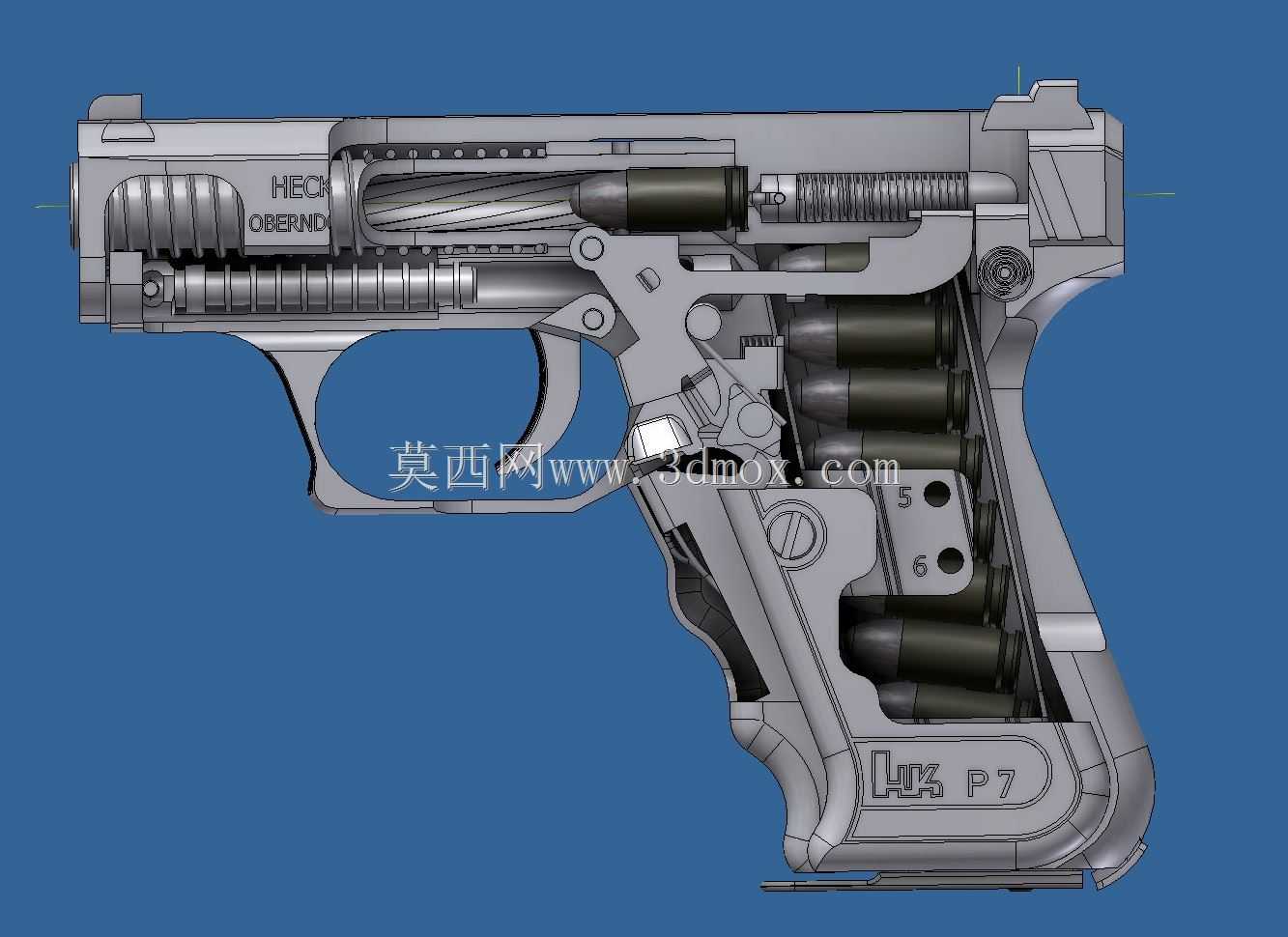

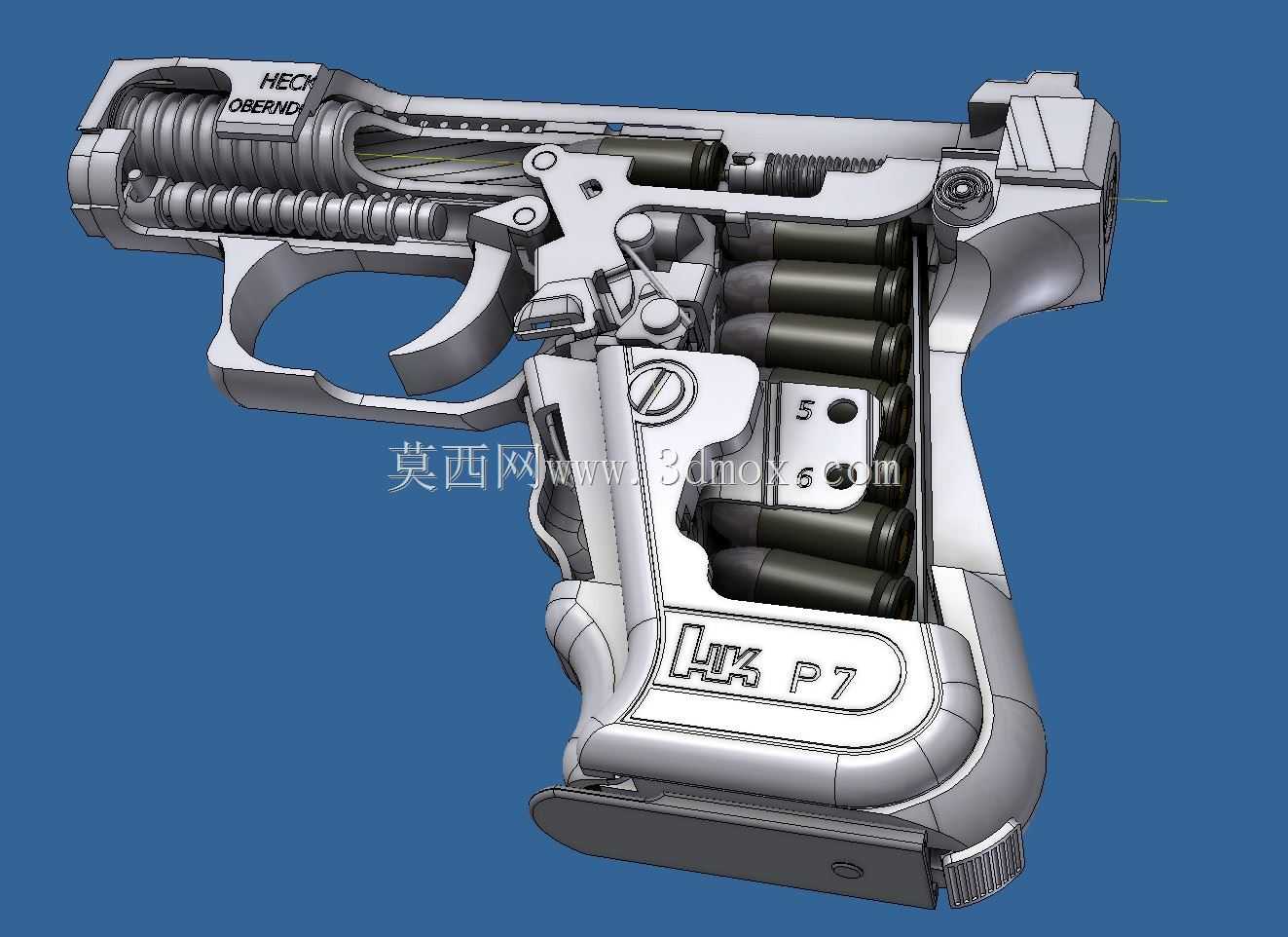

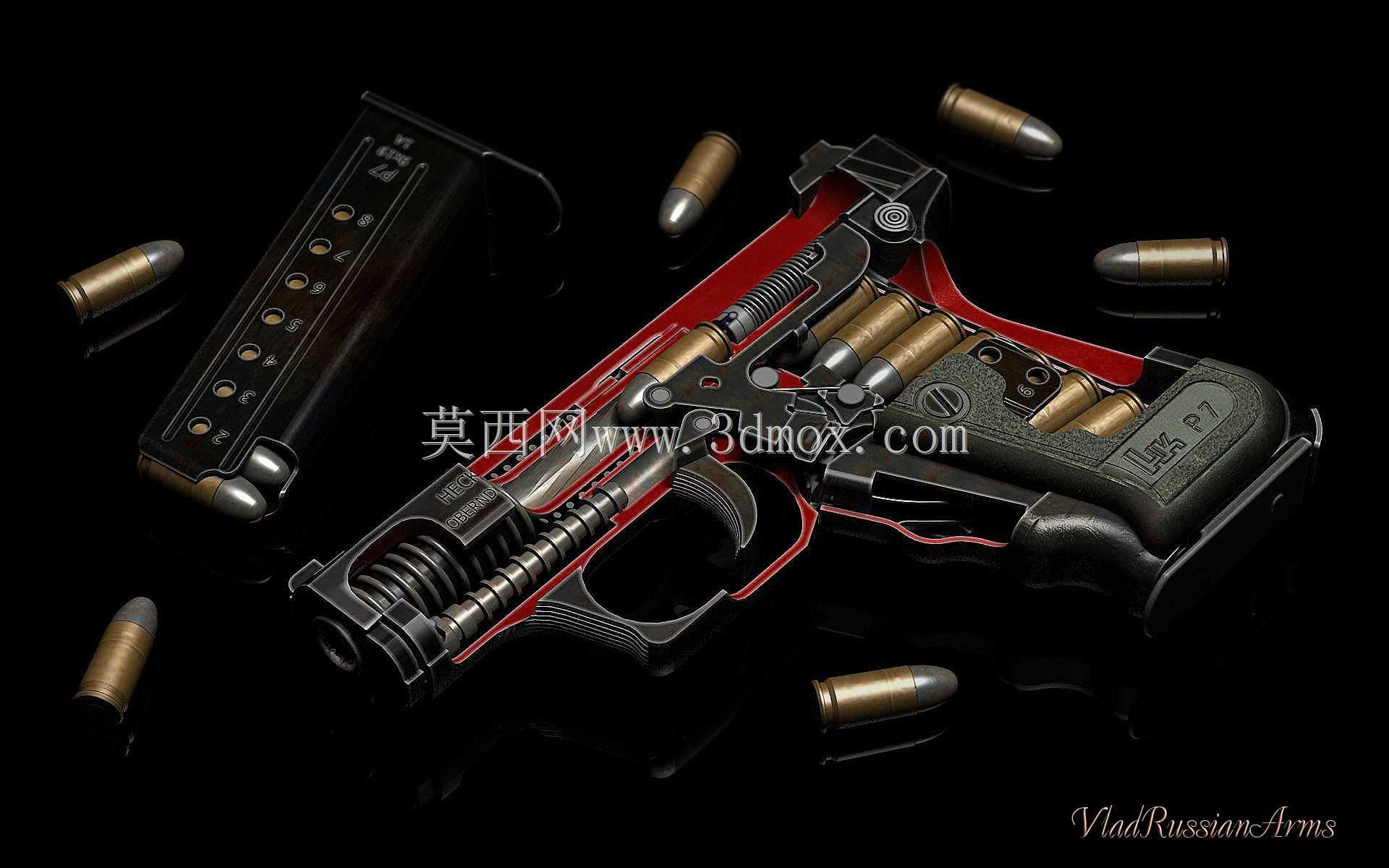

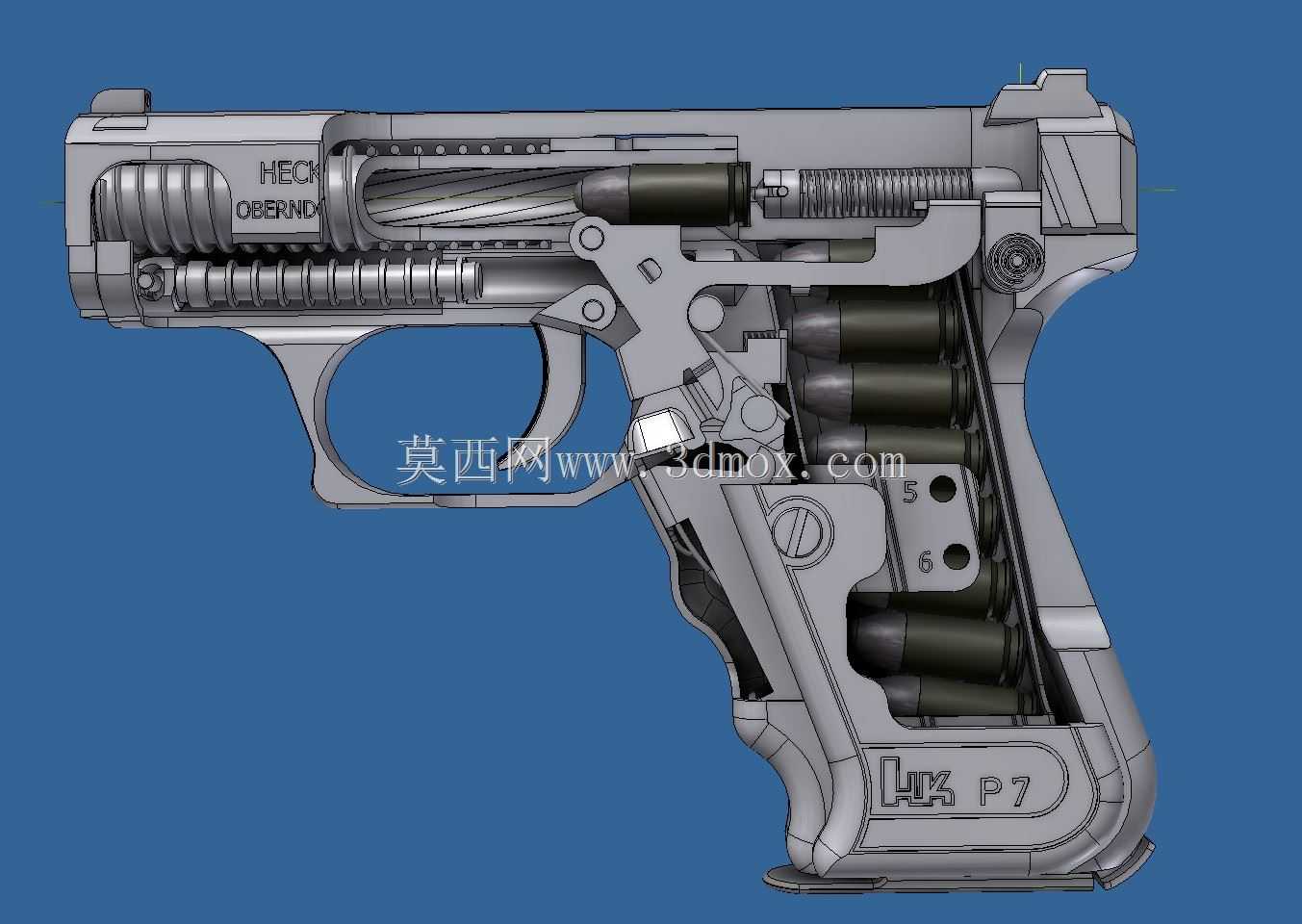

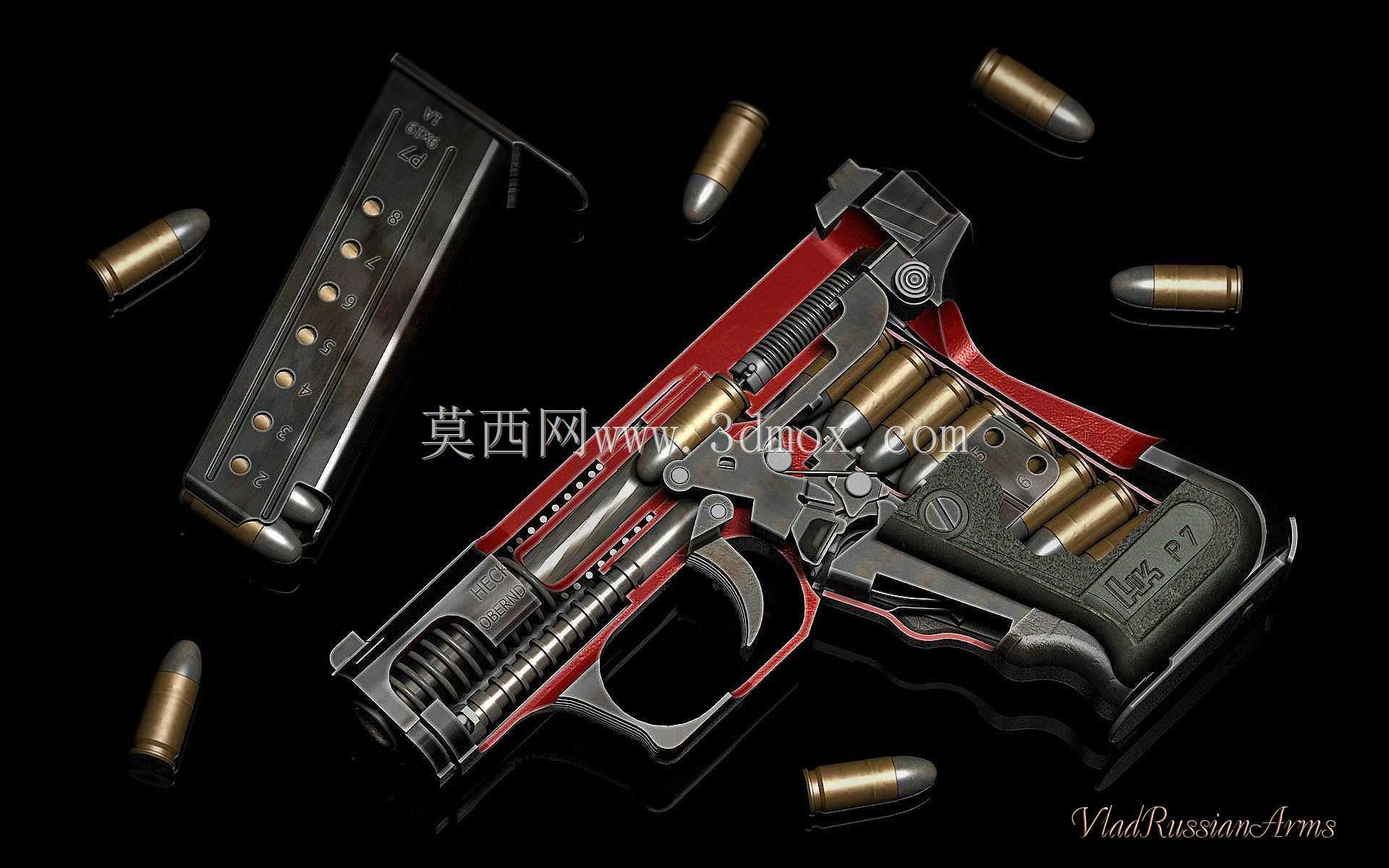

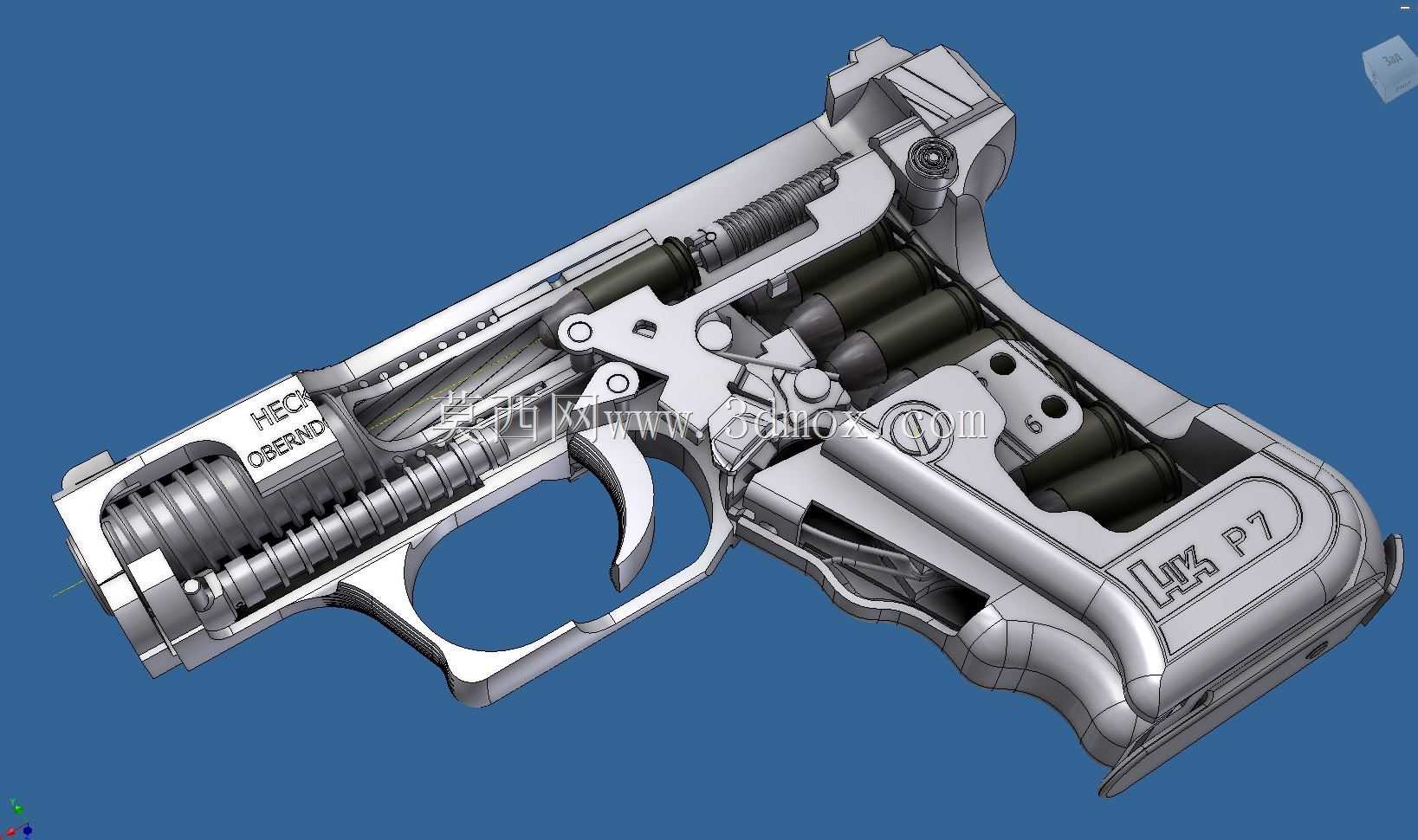

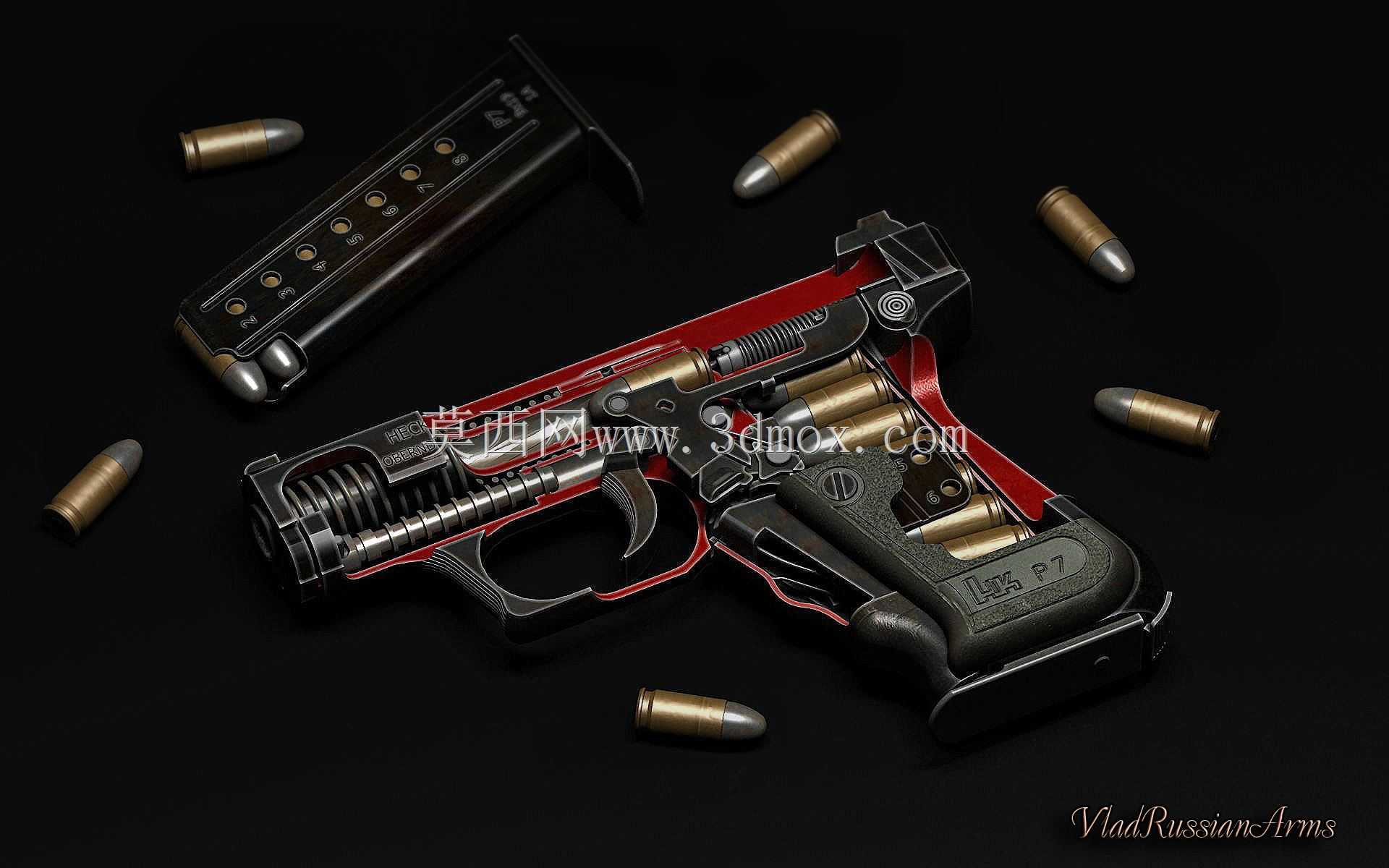

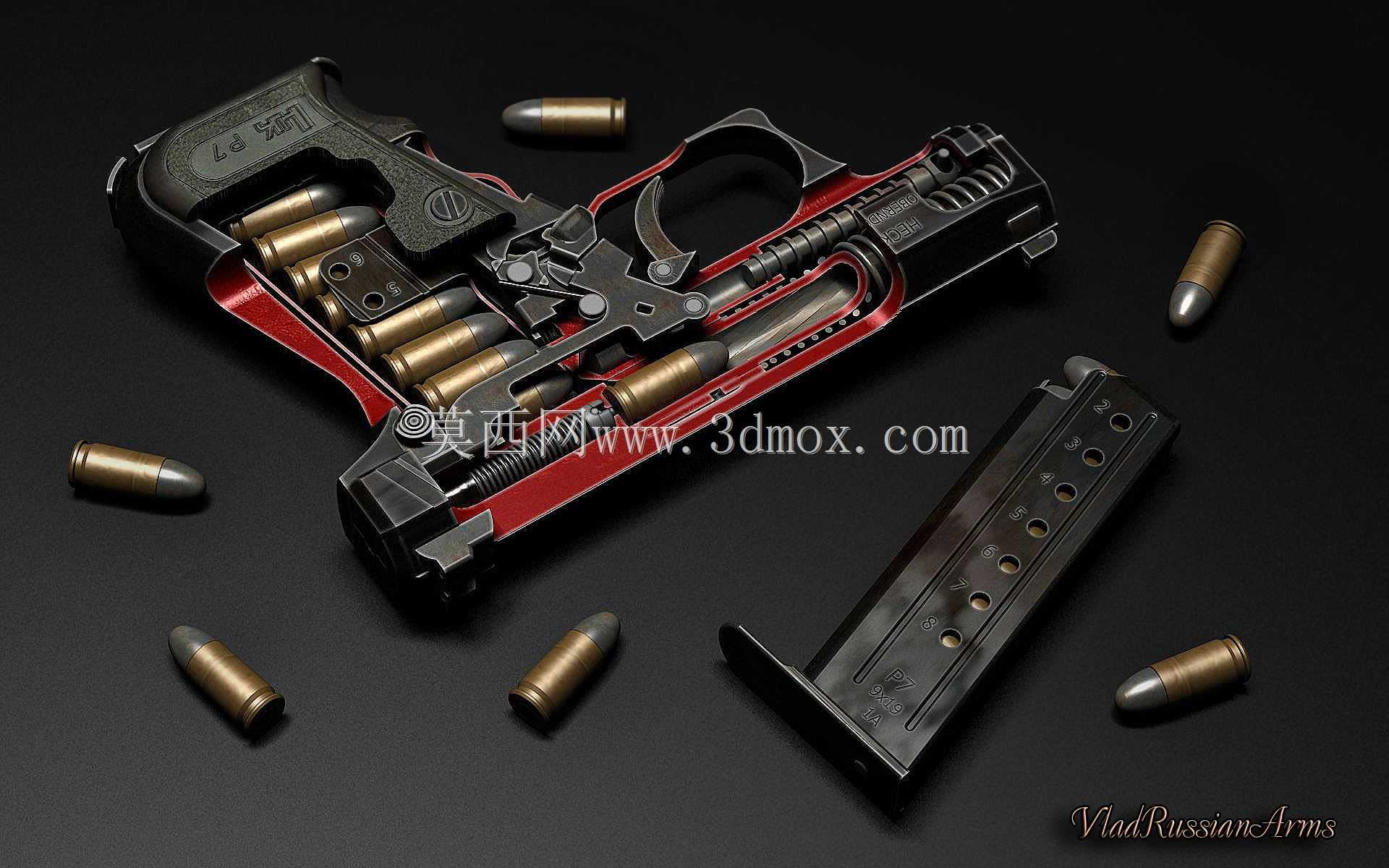

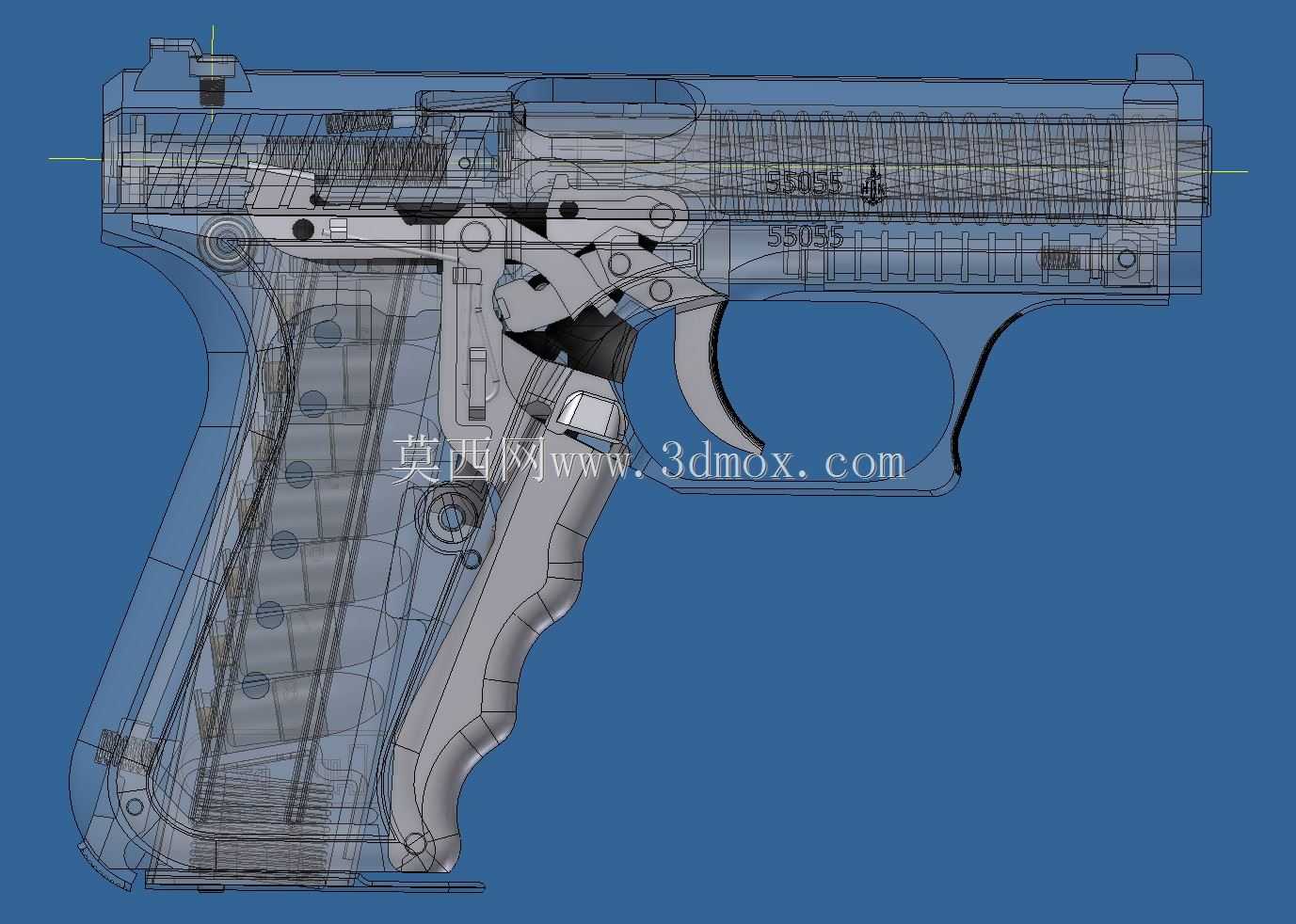

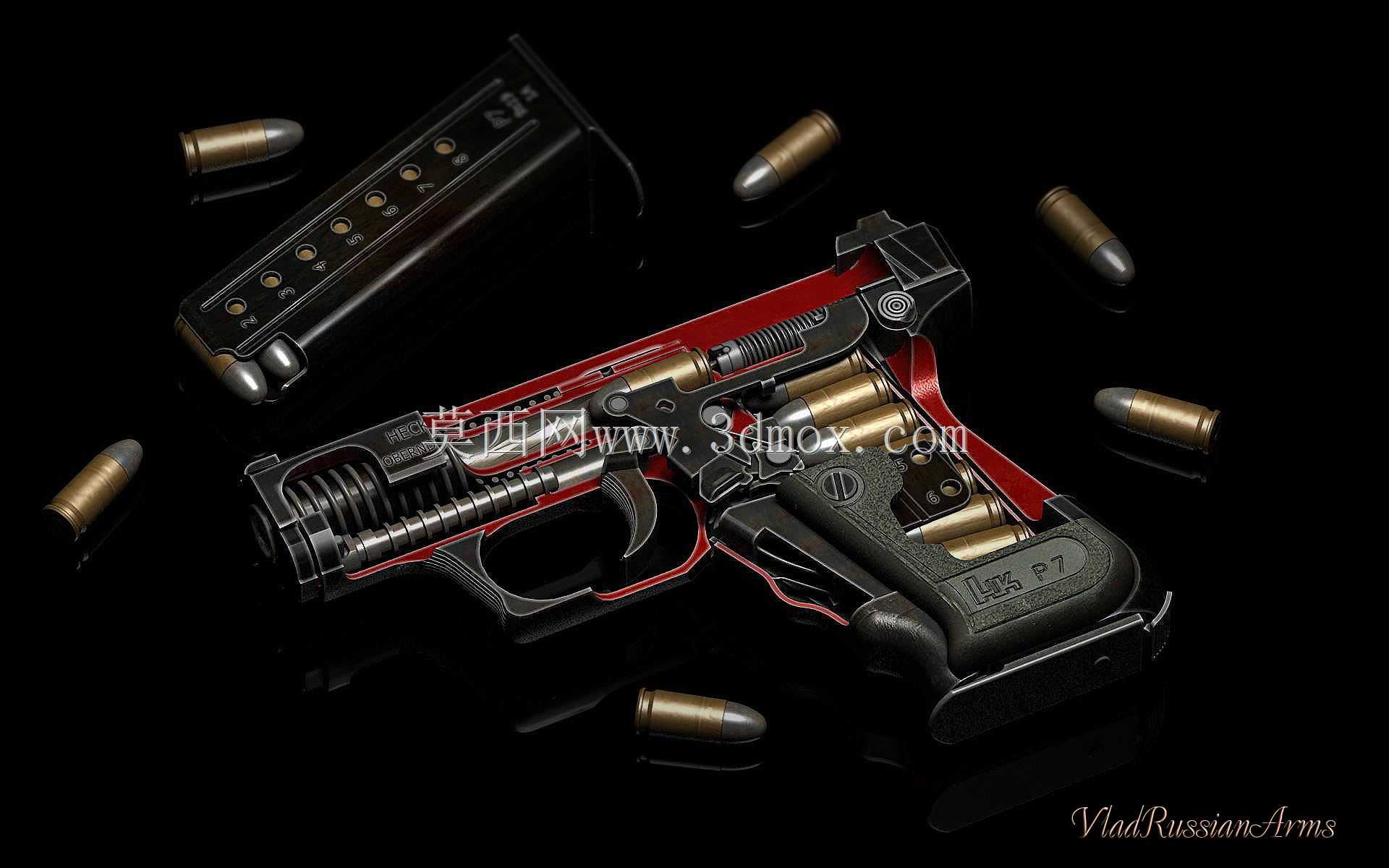

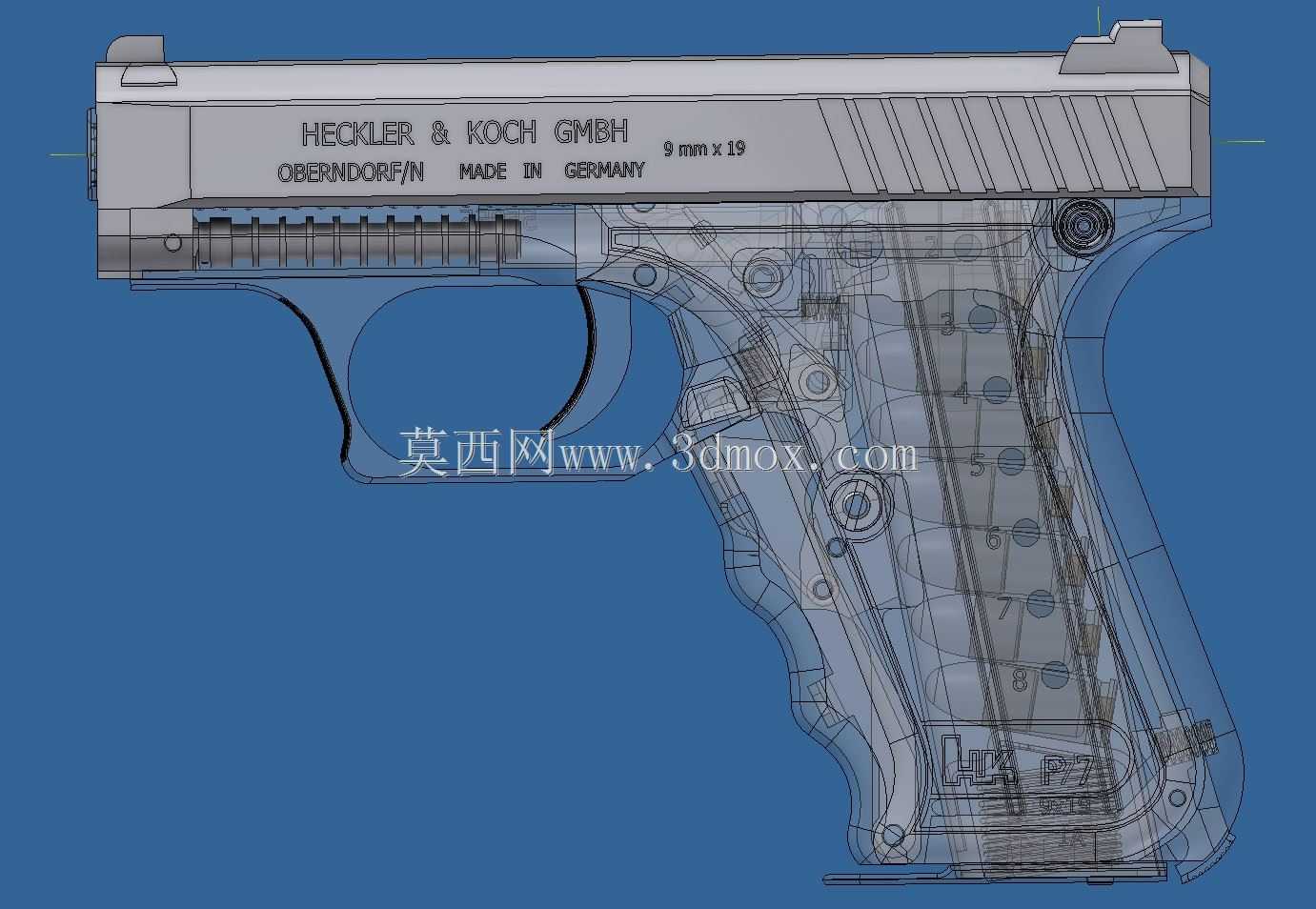

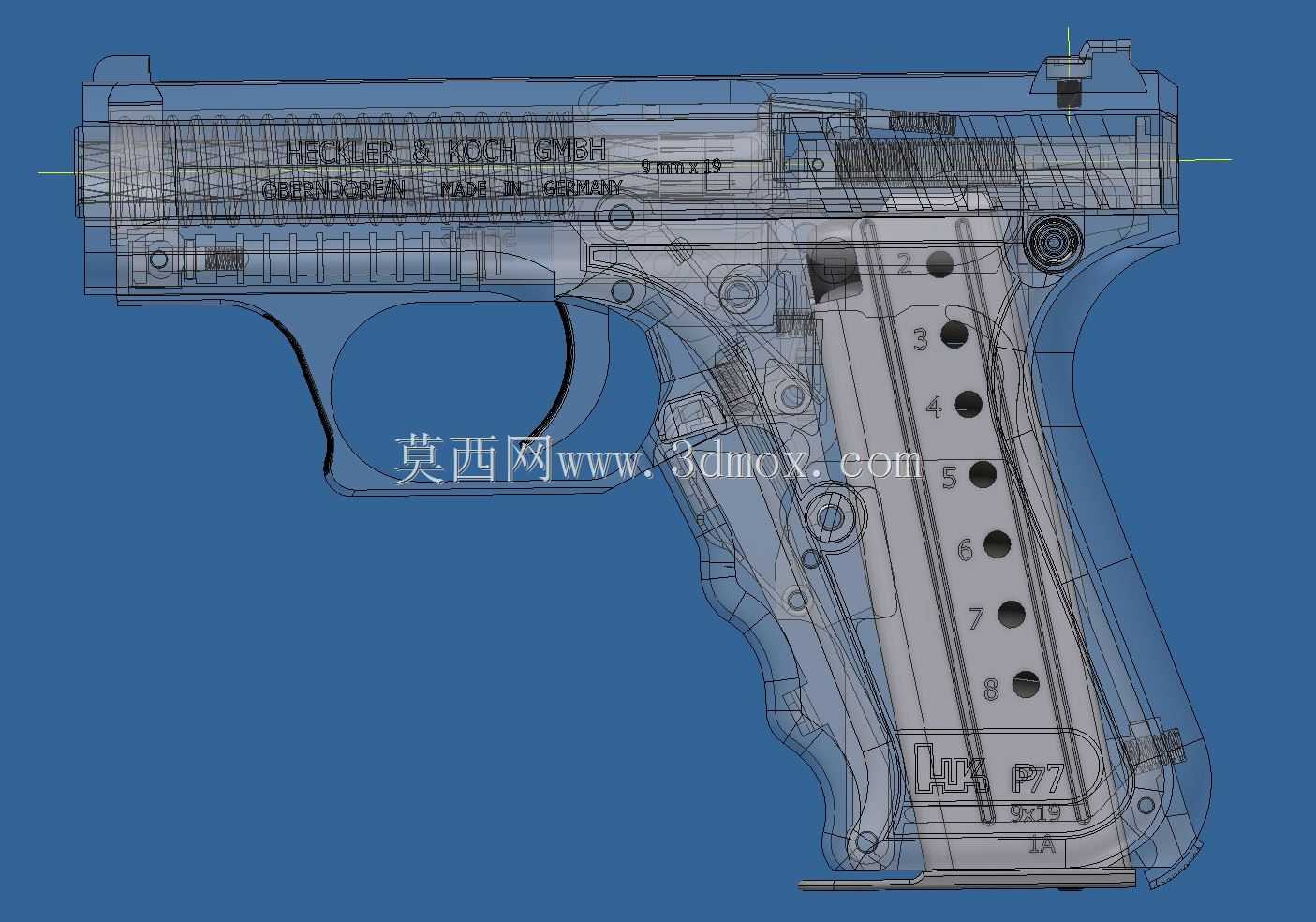

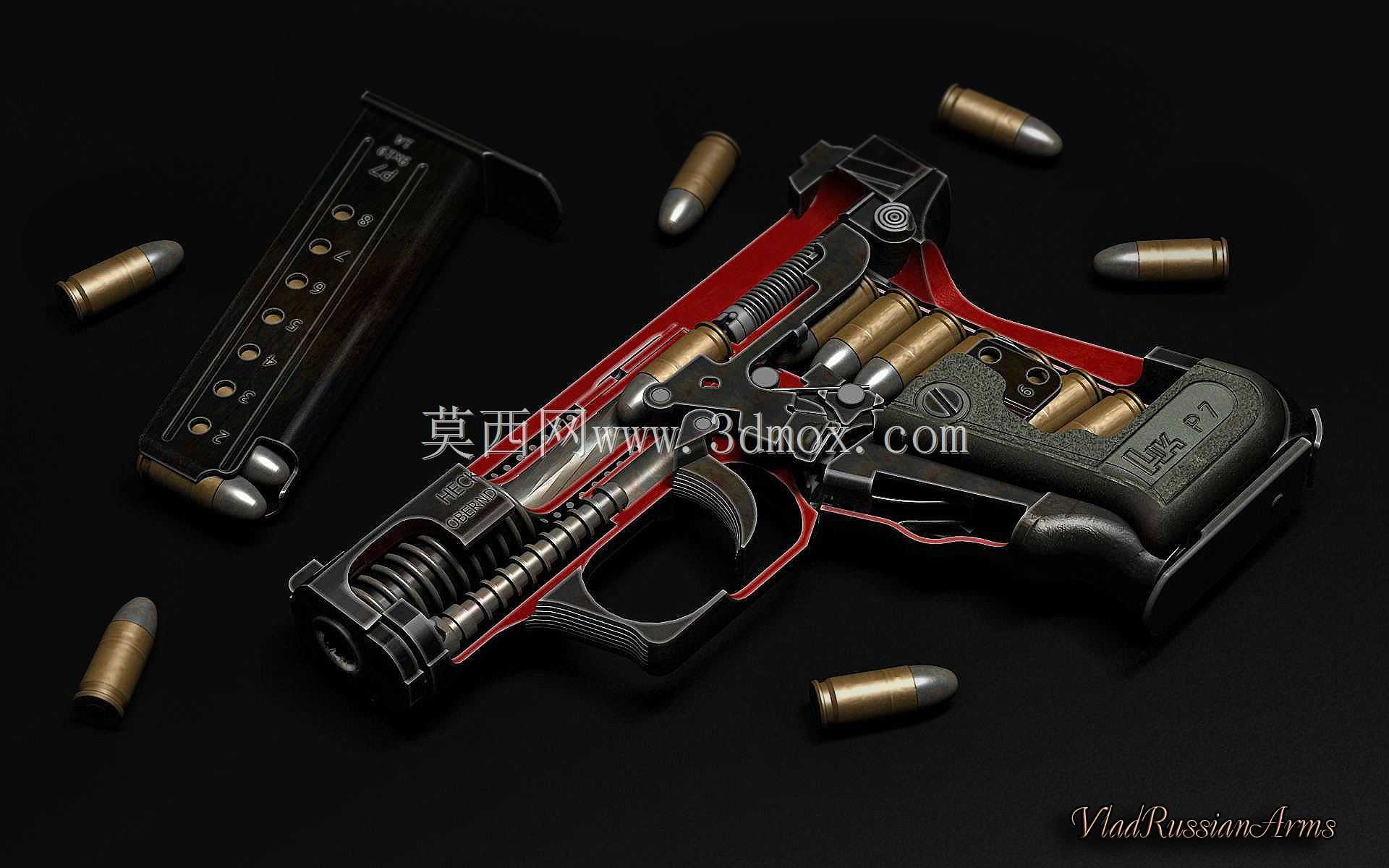

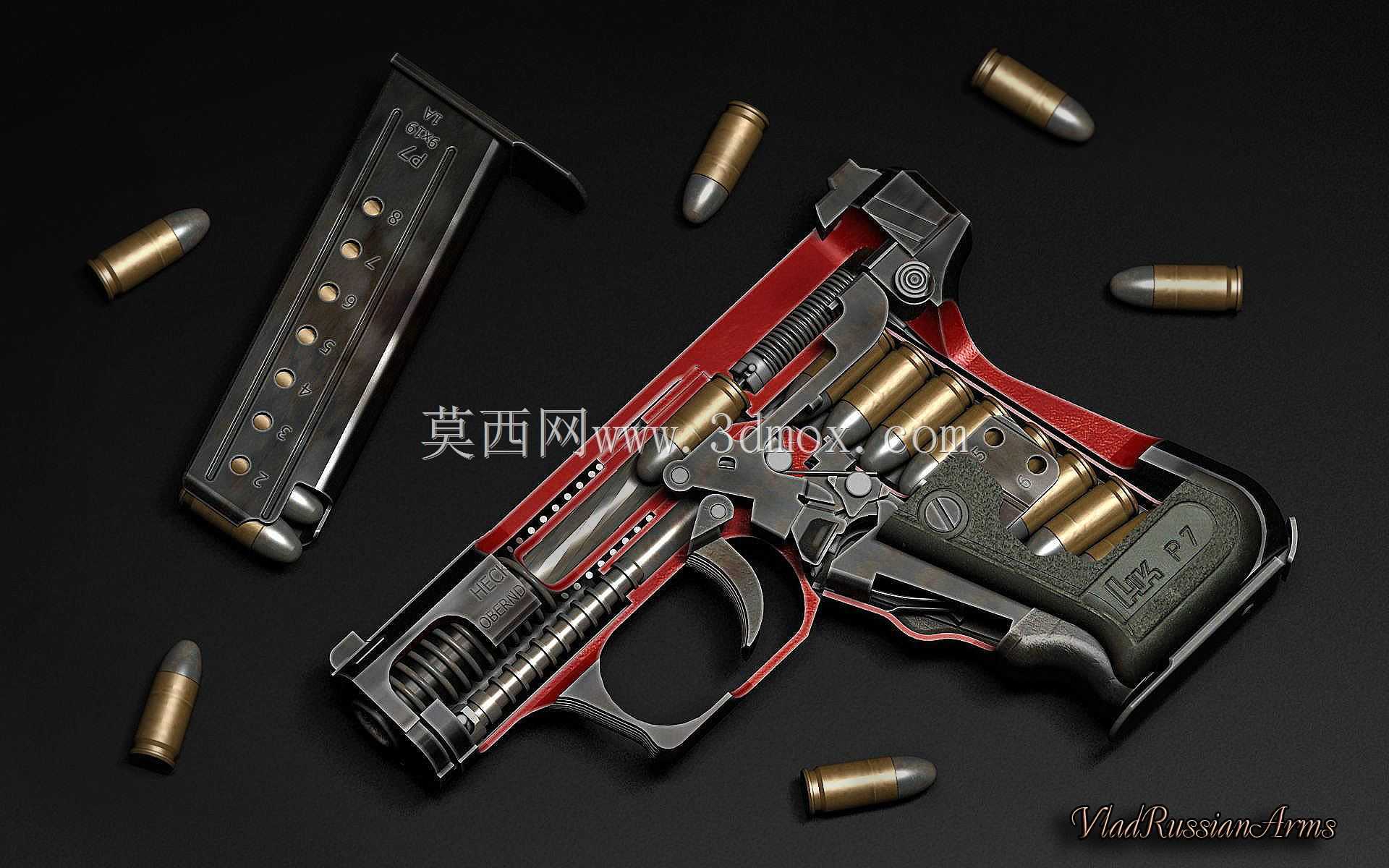

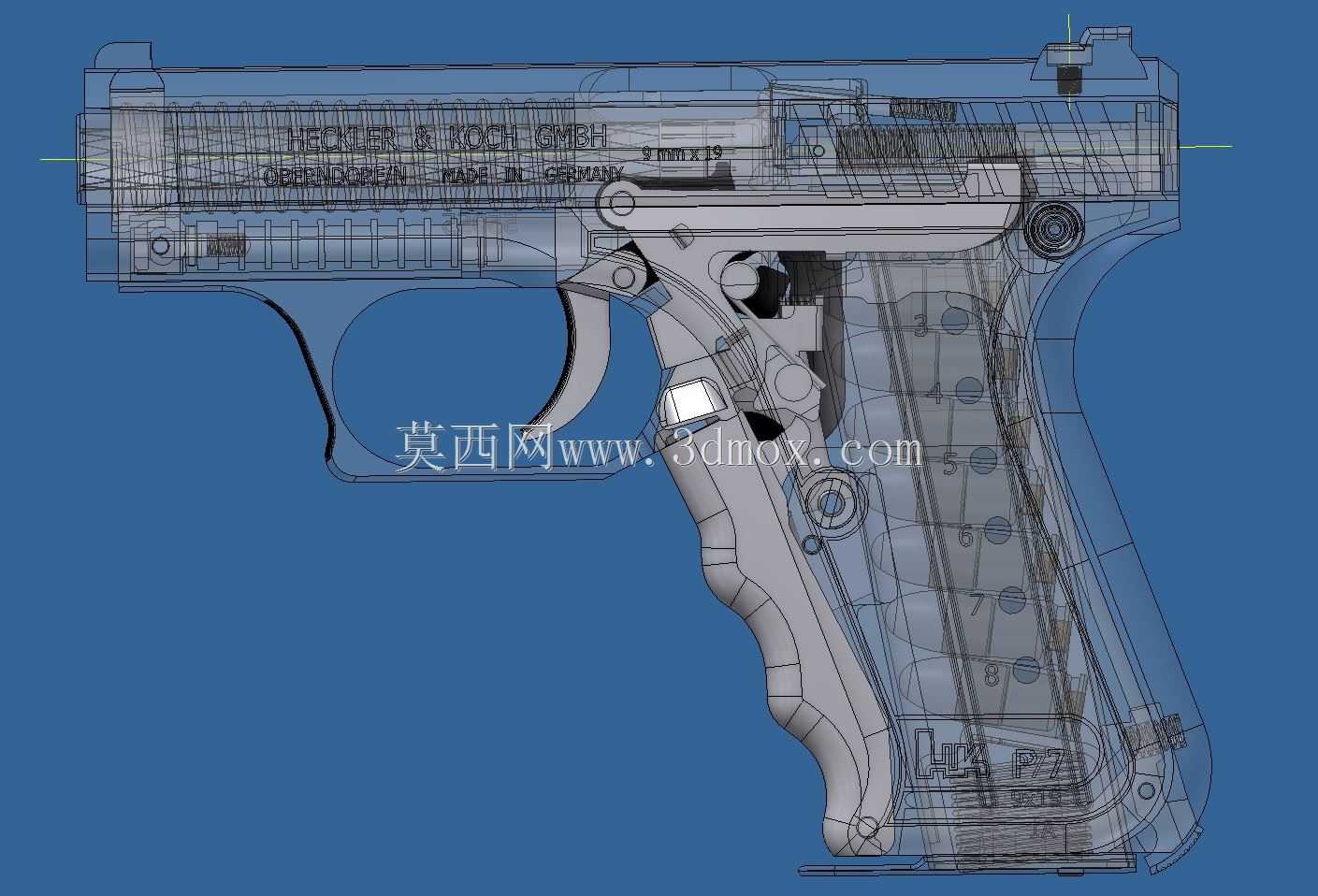

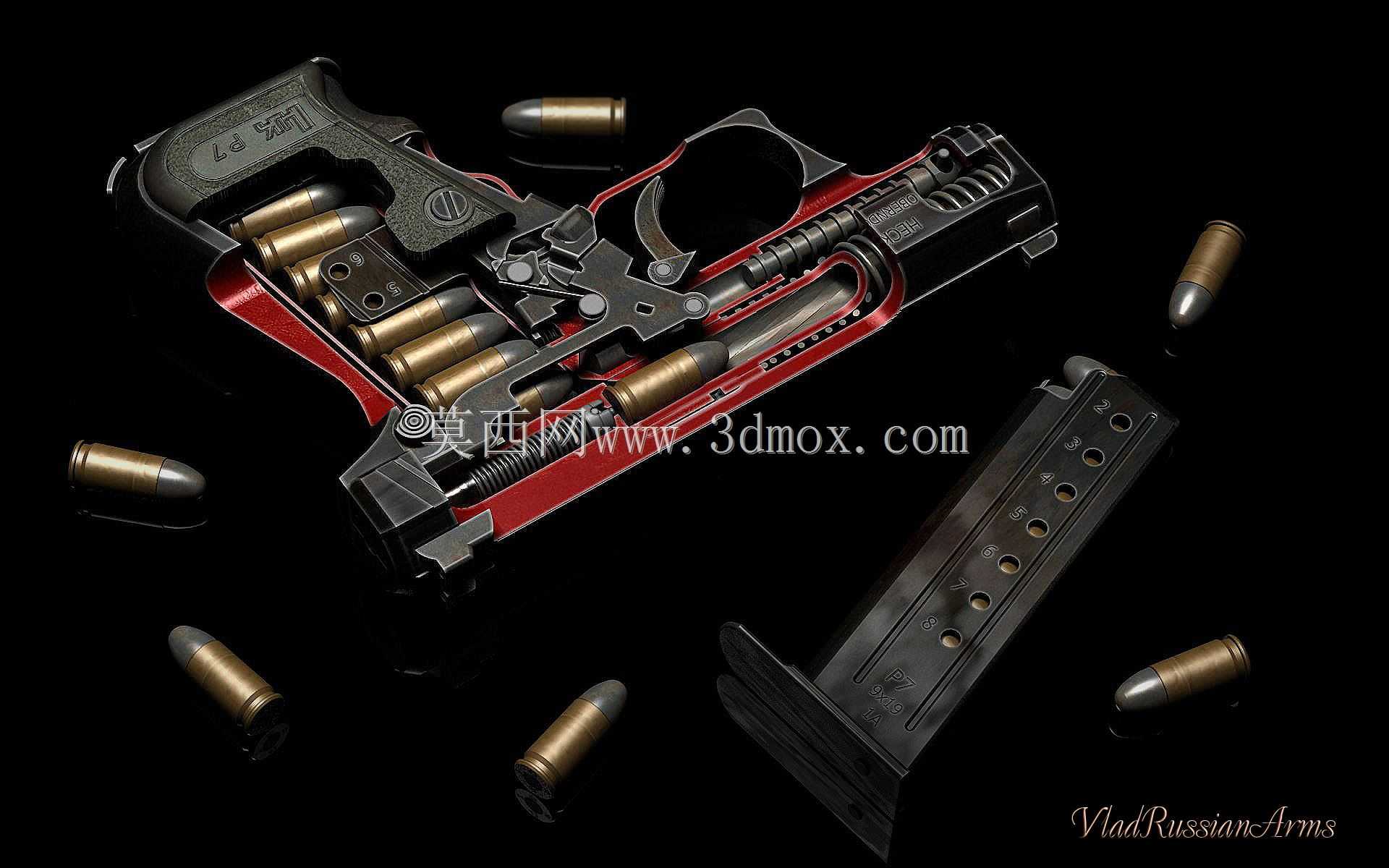

　　本次建模还原的HK P7型9毫米手枪，在轻武器装备领域主要适配警用便携自卫、近距离战术防卫场景，其设计初衷是为便衣执法人员提供体积紧凑、出枪响应快、安全冗余高的随身射击武器，区别于传统击锤式手枪的结构逻辑，该枪采用的气体延迟后坐、握把保险集成击发待击的设计，在结构紧凑度与操作安全性上做了针对性平衡。从结构设计思路来看，建模完整还原了全枪的剖面构造，可清晰看到枪管节套与套筒的配合边界，握把内的弹匣容弹结构采用单排供弹设计，弹匣插入握把后与握把护板的安装间隙控制在0.15毫米以内，保证握持时无突兀硌手感，同时握把前端的待击压板与内部击针簧的传动路径完全按照实机传动比还原，扣压压板时的传动行程、击针待击的卡位结构都做了等比例复刻，

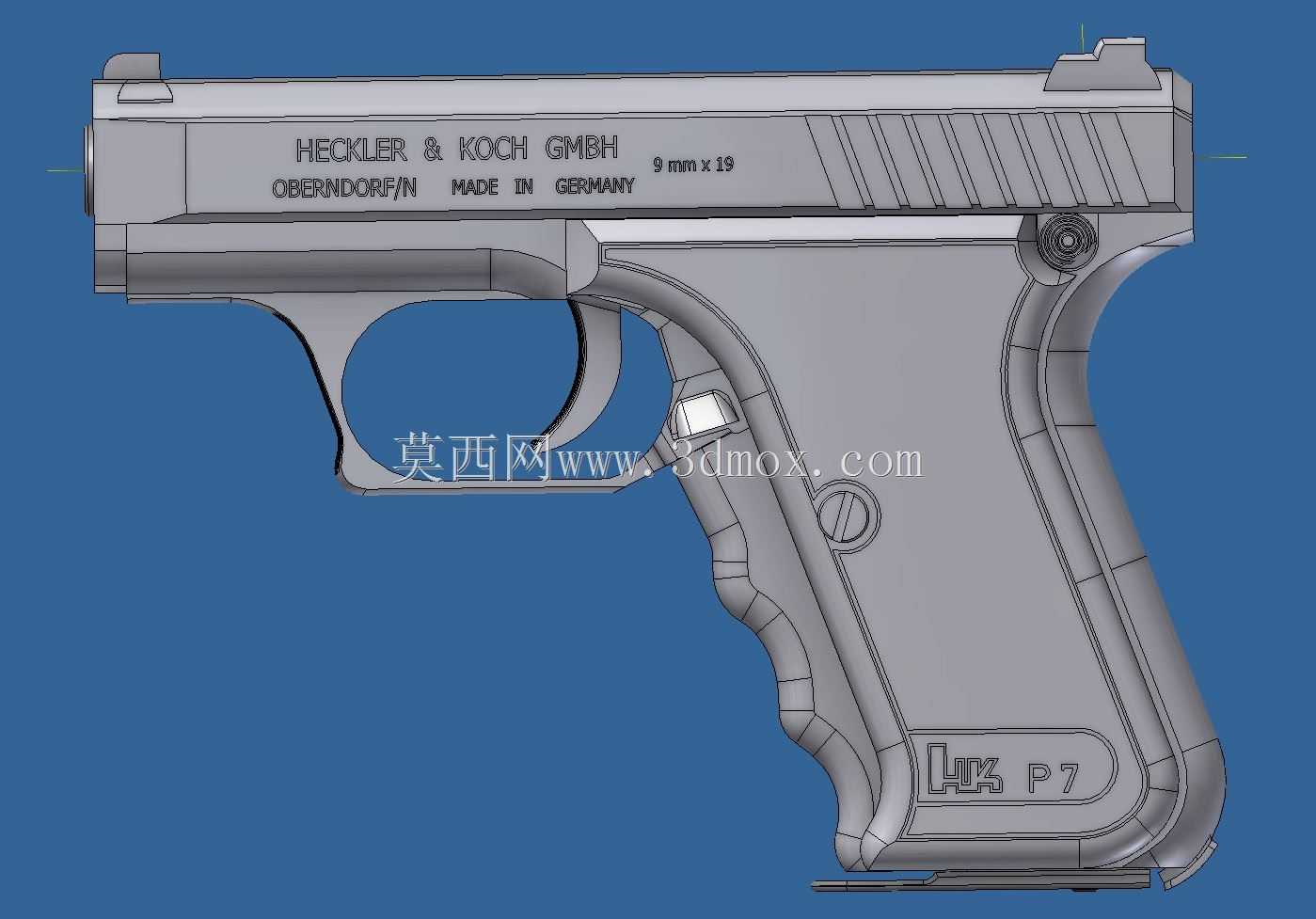

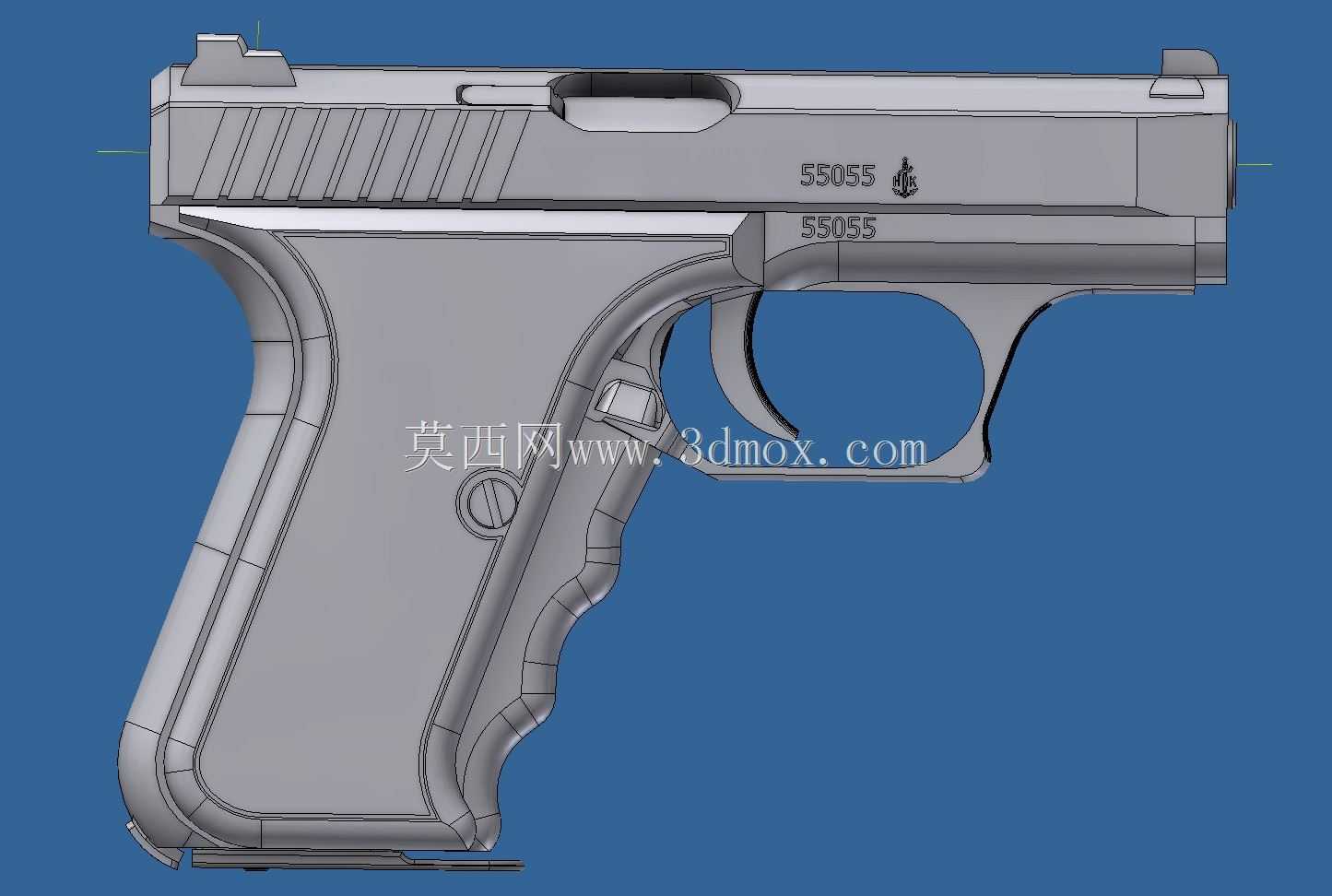

　　能直观呈现压下握把保险即可待击、松开即自动解除待击的安全逻辑，这一设计省去了手动保险的操作步骤，出枪时只要握持到位即可进入击发状态，适配近距离突发场景的快速响应需求。气体延迟后坐机构是该枪的核心结构特征，建模中还原了枪管下方的导气通道，枪弹击发后部分火药燃气通过导气孔进入套筒下方的气室，气室活塞与套筒连接，在弹壳后坐初期提供反向阻力，减缓套筒后坐速度，相比自由枪机式结构，能在采用9毫米帕拉贝鲁姆弹的前提下大幅降低套筒重量，缩减全枪整体尺寸，这也是该枪能在紧凑尺寸下适配大威力手枪弹的核心设计逻辑。从外形尺寸与安装边界来看，全枪总长控制在171毫米，枪管长105毫米，套筒宽度28毫米，握把厚度控制在27毫米，

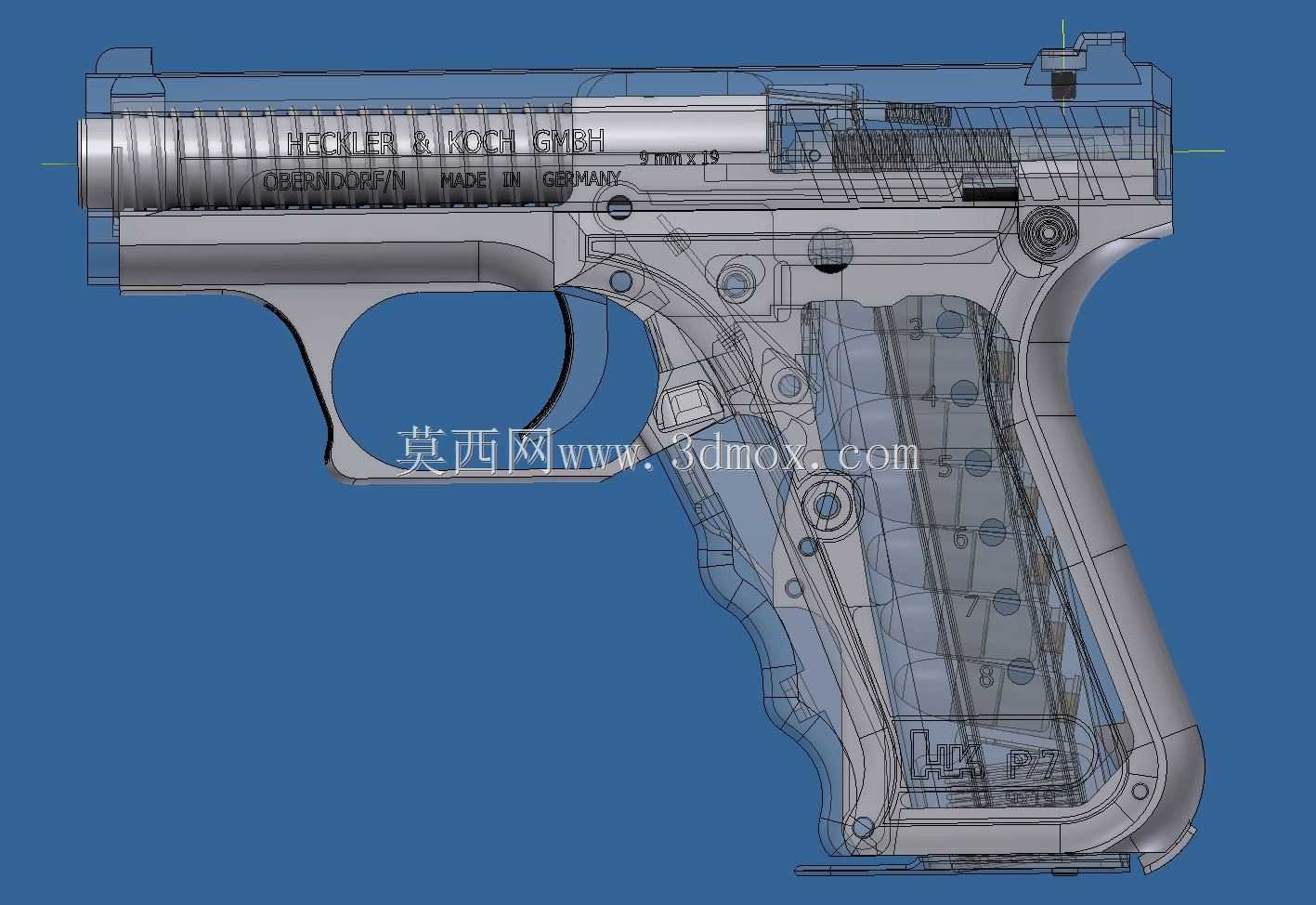

　　相比同口径传统手枪厚度缩减近10毫米，便于隐蔽携带，建模中各部件的装配公差完全按照实装标准设置，套筒与导轨的配合间隙为0.08毫米，保证往复运动时无卡滞，复进簧嵌套在枪管上方的导杆上，与枪管的同轴度公差控制在0.02毫米以内，避免后坐复进过程中出现运动偏斜。供弹结构部分，建模还原了弹匣内的托弹簧、托弹板以及抱弹口的限位结构，单排弹匣可容纳8发9毫米枪弹，抱弹口的收口角度为12度，保证枪弹供弹时的爬升角度与供弹坡完全匹配，避免出现供弹卡滞问题，击针组件位于套筒尾部，击针突出量控制在1.2毫米，保证击发时能可靠击穿枪弹底火，同时不会因突出量过大击穿底火造成燃气泄漏。握把护板采用工程塑料材质的结构特征在建模中也做了还原，

　　护板与握把框架通过两个定位销连接，安装后与握把框架的表面齐平度误差不超过0.1毫米，保证握持时的贴合度，扳机组件采用单动击发逻辑，扳机行程为5毫米，扳机力控制在20牛左右，扣压过程的传动杠杆比在建模中做了等比例还原，可直观呈现扳机扣压到击发的整个传动路径。该结构模型可用于轻武器结构教学、战术装备结构演示、同类型紧凑自卫武器的结构设计参考，通过剖面结构可清晰观察到各部件在击发、后坐、复进、供弹全流程的运动关系，尤其是气体延迟结构与握把保险的集成设计，能为小尺寸大威力自动武器的结构设计提供成熟的参考方案，建模中所有运动部件的运动行程、配合边界都严格遵循实装参数，不存在结构干涉问题，可直接用于结构运动仿真、装配工艺演示等场景。
