工业设备用斜撑式安装固定机支架

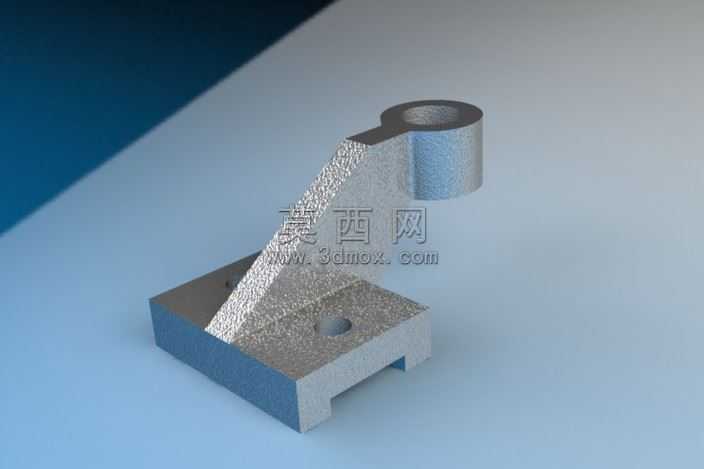

该机支架采用三维参数化建模方式完成整体结构设计，建模过程中以实际工业安装场景的受力需求为核心依据，先完成底部安装底座的基准特征绘制，底座设置为方形平板结构，预留两个对称分布的安装通孔，用于配合紧固件完成支架在设备基体上的固定，底座底部增设定位凸台结构，可在安装时快速完成对位，降低装配偏差。在底座与上部铰接端之间，设计了斜向加强筋结构连接支撑臂与底座平面，该结构可有效分散上部承载带来的弯矩，避免支架在长期承重状态下出现结构变形，提升整体结构的刚性与使用寿命。上部的铰接端设计为带通孔的圆柱筒结构，内孔精度按照铰接配合的公差要求设置，可与配套的铰接轴实现顺畅转动配合，满足部件间的活动连接需求。建模完成后对模型进行了真实材质渲染，整体赋予金属铸铁材质效果，调整材质的粗糙度、反光度参数还原金属机加工后的哑光质感，同时添加了环境光影效果，清晰呈现支架各部分的结构轮廓与棱角细节，直观展示结构的受力传递路径。设计过程中充分考虑了支架的加工工艺性，各结构转角处均设置了合理的工艺圆角，避免应力集中问题，同时减少加工过程中的刀具损耗，各安装孔的位置尺寸均按照通用安装标准设置，具备良好的适配性，可直接应用于各类工业设备的部件支撑、铰接连接场景，整体结构紧凑，在保证支撑强度的前提下尽可能优化了材料用量，兼顾结构可靠性与经济性。
