家用照明白炽灯泡三维结构设计

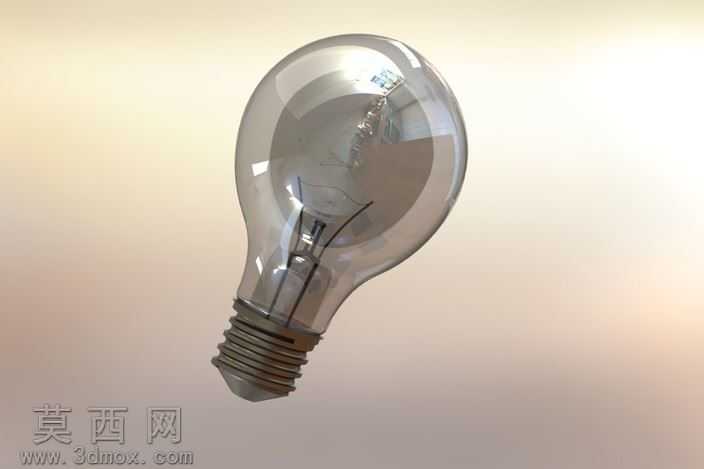

本作品为经典螺口式白炽灯泡的三维建模成果，建模过程以还原真实民用照明灯泡的完整结构为核心目标，依托三维建模软件完成全参数化的零件搭建与整体装配。建模初期首先梳理白炽灯泡的结构组成逻辑，将整体拆分为玻璃泡壳、内部灯丝支架、钨丝发光组件、螺口灯头、绝缘密封层、底部接触电极几个独立模块，逐一完成单个零件的草图绘制与特征建模。玻璃泡壳部分采用旋转凸台特征生成基础的梨形曲面轮廓，通过调整曲面控制点还原真实灯泡泡壳的弧度变化，建模时特意保留了泡壳顶部的轻微厚度差，模拟实际玻璃吹制工艺形成的壁厚均匀度，材质设置上为玻璃材质添加了轻微的折射与反射属性，还原透明玻璃通透又带有环境反光的视觉效果，同时在泡壳内壁添加极淡的漫反射涂层效果，模拟白炽灯使用后轻微的雾化质感。内部灯丝组件部分，首先搭建支撑钨丝的金属导丝结构，采用细圆柱体特征生成两根平行的导电导丝，中间通过弯折的细金属勾固定钨丝，钨丝部分采用螺旋扫描特征生成细密的双螺旋缠绕结构，还原真实钨丝的卷曲形态，金属部件统一赋予亮面金属材质，调整金属粗糙度参数模拟钨丝高温工作后的哑光金属质感与导丝的亮面镀镍金属质感的差异。螺口灯头部分采用旋转特征生成带螺纹的金属外壳，通过螺旋线与扫描切除特征生成灯头表面的标准螺纹纹路，还原螺口灯头的安装配合结构，灯头与玻璃泡壳衔接的位置添加绝缘胶木材质的密封层，区分金属与非金属材质的视觉差异，底部的接触电极采用独立的小圆柱体零件建模，与灯头外壳之间保留绝缘间隙，还原真实灯泡的电气绝缘结构。整体装配完成后通过配合约束保证各个零件的同轴度，还原灯泡各部件的真实装配位置关系，渲染阶段采用柔和的侧方打光，突出玻璃泡壳的通透质感与金属部件的反光层次，完整呈现经典白炽灯泡的外观与结构细节，可作为照明电器结构认知、家用电器设计参考的三维素材使用。
