Arduino Mega2560集成安装支架结构设计

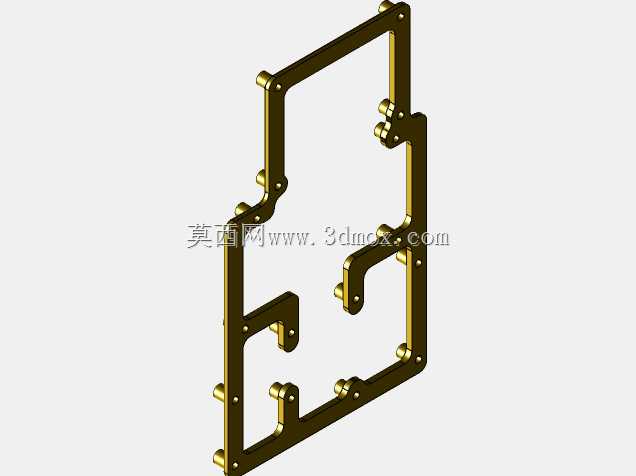

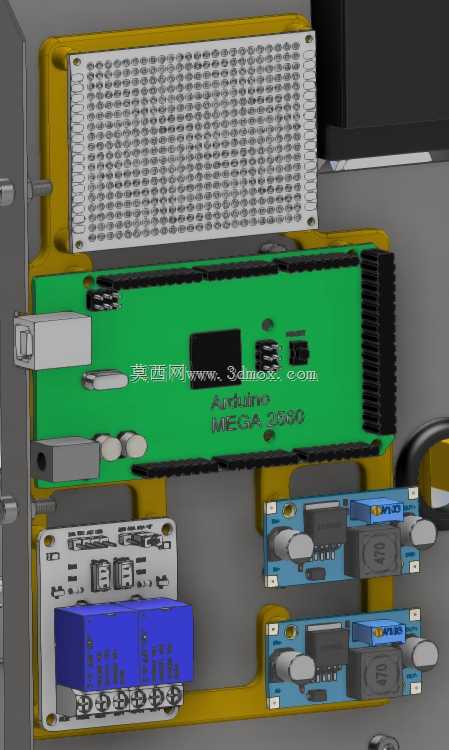

　　这款集成安装支架主要面向嵌入式开发、小型电控装置搭建场景，解决多模块零散排布带来的接线混乱、固定不稳、维护不便的实际工程问题，适配开源硬件开发阶段的原型搭建、小型自动化控制装置的电路集成需求，可直接通过3D打印制作，快速完成电控部分的模块化组装。支架采用分层排布的设计思路，最上层预留通用面包板安装位，可满足临时电路搭试、跳线连接的开发需求，无需额外固定面包板，直接卡入对应卡槽即可完成定位，避免调试过程中面包板移位导致的接线松脱。中层为Arduino Mega2560主控板的专属安装位，安装槽完全匹配主控板的外形轮廓，预留了USB接口、排针接口的操作空间，不会遮挡外接接线端口，同时在主控板芯片对应位置预留微小间隙，

　　避免长时间运行时芯片散热受阻，安装孔位与主控板原生固定孔完全对齐，可用M2螺丝完成紧固，也可直接依靠卡槽的过盈配合完成免螺丝固定，适配快速拆装的开发场景。下层区域划分出两个独立的模块安装位，分别适配2通道继电器模块与LM2596降压转换器，每个模块的安装位都预留了接线端的操作空间，继电器模块的高压接线侧特意留出足够的安全间隙，避免高低压线路距离过近带来的干扰与安全隐患，降压模块的电位器调节位置预留了调节孔，无需拆下模块即可完成输出电压校准。整体支架的安装边界控制在5x7厘米的通用尺寸范围内，可适配多数小型电控箱、桌面开发装置的安装空间，背部预留了通用的固定孔位，既可以通过螺丝固定在平面基材上，也可以搭配尼龙扎带完成快速固定。

　　设计过程中充分考虑3D打印的工艺特性，所有安装槽的拔模角度控制在1.5度，无需添加支撑即可完成FDM工艺打印，壁厚统一设置为2毫米，兼顾结构强度与打印耗材成本，各模块之间的走线槽预留了3毫米的间隙，可容纳多根杜邦线同时走线，让线路排布更规整，减少线路交叉带来的信号干扰。支架的所有边角都做了R1的圆角处理，避免安装调试过程中划伤线路或者操作人员，模块之间的间隔距离经过实际调试验证，既不会因为距离过近导致模块运行时的热量堆积，也不会因为间距过大造成整体尺寸冗余，完全满足小型电控装置集成化、小型化的设计需求，可直接用于小型智能装置、教学实验平台、开源硬件项目的电路部分快速组装。
