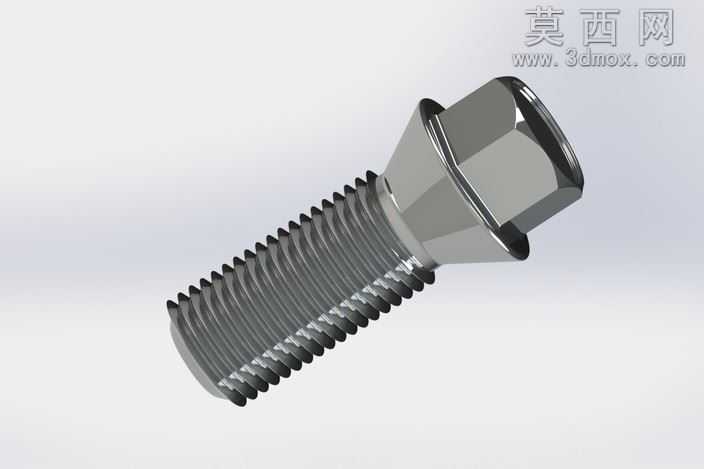

汽车轮毂用外六角法兰面车轮螺栓

本模型为汽车轮毂装配使用的法兰面车轮螺栓，建模过程采用SolidWorks软件完成，整体建模逻辑遵循机械零件从基体到细节特征的递进式创建流程。首先通过旋转凸台命令生成螺栓的整体基体轮廓，精准还原螺栓头部的外六角结构、法兰盘锥面定位段以及杆部的光杆过渡区域，其中头部的六角对边尺寸、法兰盘的锥面倾斜角度均参考汽车车轮螺栓的通用装配标准设定，保证锥面与轮毂安装孔的贴合角度匹配，避免装配后出现应力集中的问题。螺纹部分采用扫描切除命令完成建模，先绘制符合公制螺纹标准的牙型轮廓草图，再沿杆部的螺旋线路径完成sweep切除操作，精准还原螺纹的牙距、牙型角以及牙底圆角细节，螺纹收尾段采用渐消式切除处理，还原真实螺栓加工过程中的螺纹退刀结构，避免特征出现生硬的直角断层。模型的材质配置选用汽车螺栓常用的高强度合金钢材质，渲染阶段调整金属材质的粗糙度、反射率参数，还原镀锌处理后的金属光泽质感，同时对头部的棱角、法兰盘的边缘做微小的倒角处理，还原真实机加工零件的工艺细节，避免模型出现过于锐利的非真实棱角。结构设计上，法兰盘与六角头部衔接处设置了微小的卸荷槽结构，可分散螺栓拧紧时头部与杆部衔接位置的应力，降低螺栓断裂风险；杆部光杆段与螺纹段的过渡位置设置了退刀槽结构，符合螺纹加工的工艺要求，也能保证装配时螺母可以拧至贴合安装面的位置。整体建模过程严格遵循机械设计的加工工艺逻辑，所有特征均可对应真实螺栓的生产加工工序，模型无多余的冗余特征，各部分尺寸比例协调，可用于汽车底盘装配教学、紧固件结构展示、虚拟装配仿真等场景，模型的细节还原度较高，能够清晰展示车轮螺栓的各部分结构特点与装配定位逻辑。
