参数化闭合传动滚子链条三维设计

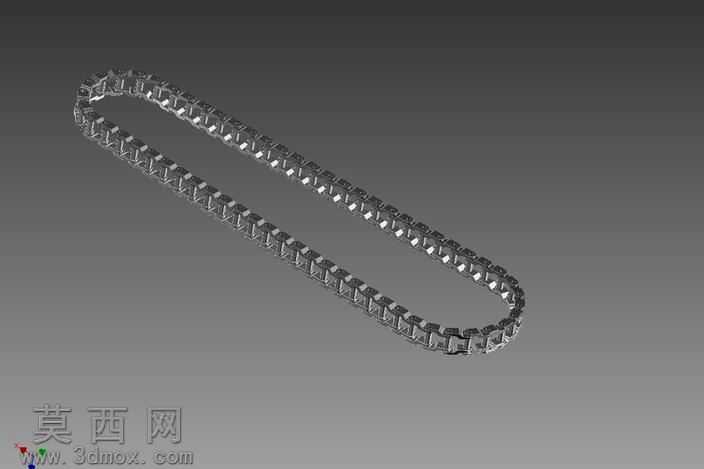

本作品为参数化设计的闭合传动滚子链条三维模型，采用Autodesk Inventor完成全流程建模搭建，整体为标准闭环传动链形态，可适配常规链传动场景的设计参考与装配验证需求。建模过程遵循机械设计标准中滚子链的结构规范，以参数化驱动为核心设计思路，将链节的节距、滚子直径、内链节内宽、外链板厚度等核心尺寸设置为可调整参数，使用者可通过修改对应参数快速生成不同规格的链条模型，无需重复进行基础结构建模，大幅提升同类型零件的设计效率。模型结构完整还原了真实滚子链的装配逻辑，依次构建了内链板、外链板、销轴、套筒、滚子五个核心组成零件，各零件间的装配约束完全匹配实际链条的运动关系：销轴与外链板采用过盈配合固定，套筒与内链板过盈连接，滚子与套筒间为间隙配合以实现滚子的自由转动，相邻链节间可绕销轴灵活转动，保证闭环链条能够顺畅完成回转传动动作。材质与渲染表现上，针对不同零件的实际应用材质做了区分设置，所有链板、销轴、套筒、滚子均赋予金属材质，调整了金属粗糙度与反射参数，还原钢制冲压件与机加工件的表面质感，渲染时采用柔和的侧方打光，清晰呈现链节间的拼接缝隙与零件轮廓，避免金属材质过曝丢失结构细节，整体渲染效果直观展现链条的装配形态与结构特征。设计过程中重点考量了参数化模型的可编辑性与装配合理性，在搭建基础链节模型后，通过阵列与路径适配的方式完成闭环链条的整体装配，同时对链节弯曲转动的极限角度做了约束校验，避免出现结构干涉或不符合实际运动逻辑的情况，模型整体结构严谨，参数调整逻辑清晰，既可以作为链传动机构设计的配套参考模型，也可用于机械原理教学中链条结构的可视化展示，帮助设计者快速理解滚子链的组成结构与传动原理，适配不同传动工况下的链条选型与改型设计需求。
