小型越野作业运载小车结构设计

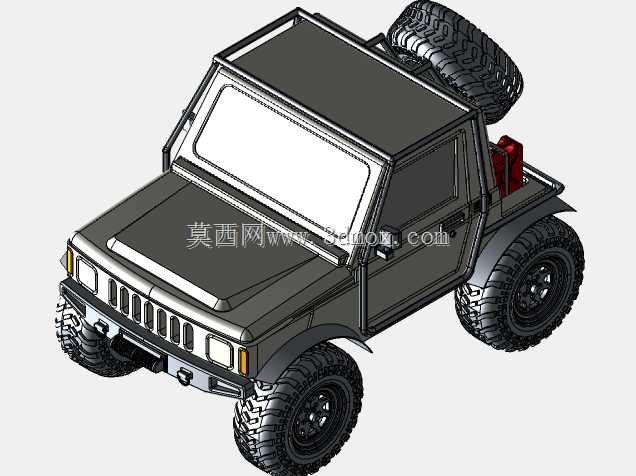

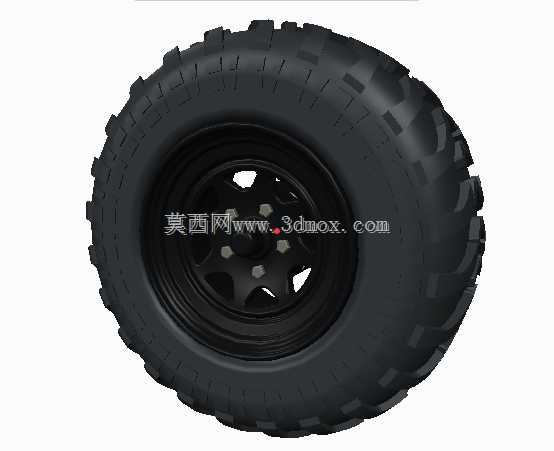

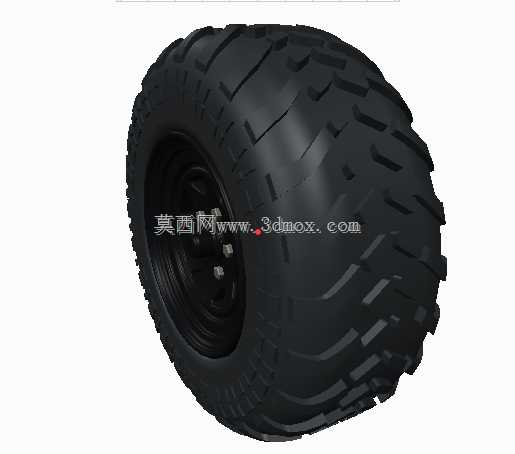

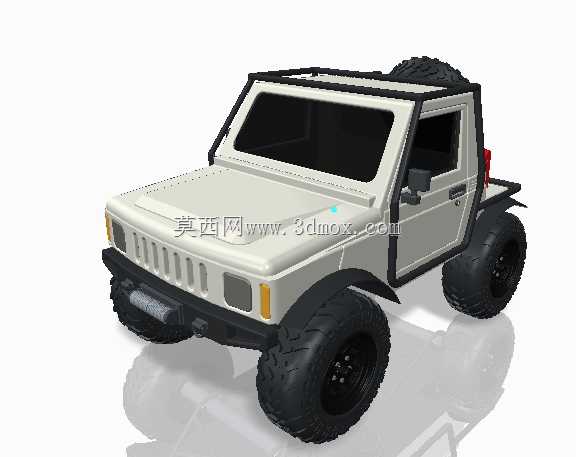

　　这款小型越野运载小车的三维结构设计，主要面向林区巡检、野外勘探、厂区非铺装路面短途转运等场景，解决常规轮式运载设备在泥泞、坑洼、陡坡地形通行能力不足的痛点，可承载单人及配套作业工具完成复杂地形下的短途移动任务。从结构设计逻辑来看，整车采用非承载式车身框架，外置黑色防滚架直接与底盘纵梁刚性连接，既可以在车辆发生侧倾时为驾乘区域提供足够的结构防护，也能作为外挂附件的安装基座，比如侧部的后视镜支架、后部的油桶固定位都直接集成在防滚架结构上，减少额外安装支架带来的重量冗余。行走系统匹配大颗粒深花纹越野轮胎，胎壁厚度做了加强设计，搭配宽轮距布局，在松软路面可以有效降低接地比压，减少陷车概率，轮拱位置预留了足够的跳动间隙，

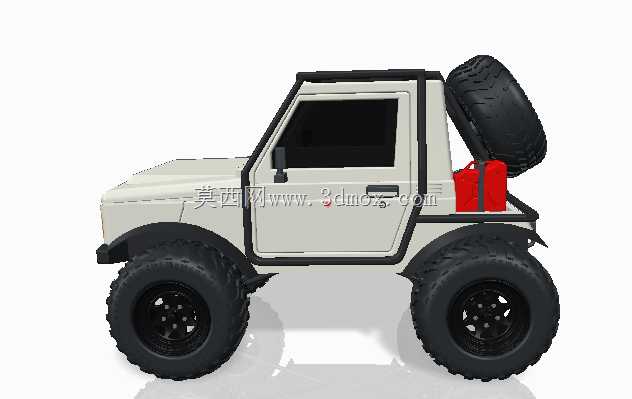

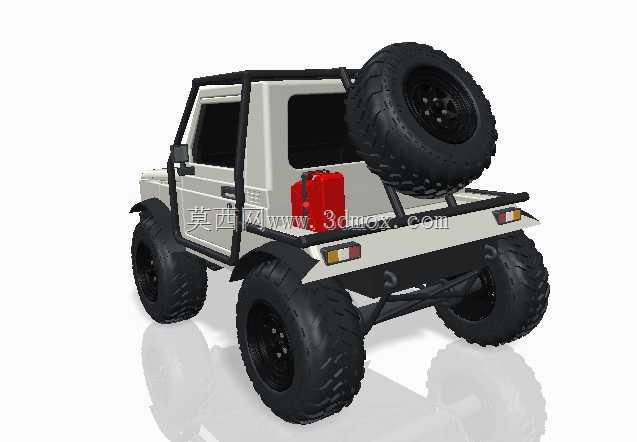

　　适配大行程悬架的上下运动行程，避免极限工况下轮胎与轮拱发生运动干涉。车尾部分集成了外挂式备胎安装支架，支架采用悬臂式结构，固定点直接连接底盘后横梁，避免行驶过程中备胎晃动带来的异响与结构疲劳，支架旁预留了标准油桶的固定位，可额外搭载备用燃油拓展续航里程，尾灯采用嵌入式安装在车尾侧围下方，减少越野过程中被飞石、树枝磕碰损坏的概率。车身覆盖件采用轻量化硬质板材，驾乘区域为单排布局，侧窗预留了足够的观察视野，车门采用简易可拆卸结构，方便在高温作业环境下快速拆卸提升通风性。从安装边界尺寸来看，整车轴距控制在紧凑级区间，转弯半径较小，适合狭窄林间小道、矿区临时便道的通行需求，底盘最小离地间隙满足常规碎石、坑洼路面的通过要求，

　　前后悬长度做了压缩设计，提升接近角与离去角参数，应对陡坡、壕沟地形时可以减少前后保险杠剐蹭地面的概率。底盘悬架采用硬轴连接结构，结构简单可靠，野外场景下故障排查与维修难度低，适合无专业维修保障的野外作业环境使用，整车的载荷分布经过配重优化，满载状态下前后轴荷分配接近均衡，提升爬坡与湿滑路面的行驶稳定性。
