带安装底座的枢轴支撑机械组件

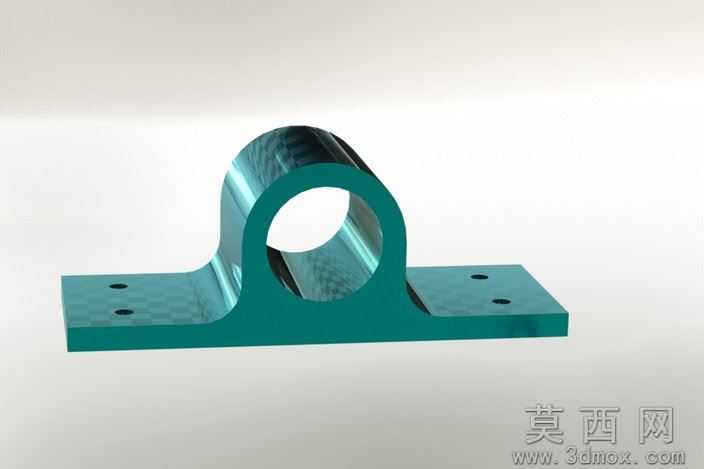

该枢轴机械组件采用三维参数化建模方式完成全结构设计，建模过程中优先以基准面定位确定核心轴孔的中心轴线，再以此为基准延伸构建两侧的安装底板结构，确保轴孔中心与安装面的平行度、对称度符合机械装配的公差要求。建模阶段先绘制安装底板的二维草图，标注四个安装孔的孔位间距、孔径大小与底板厚度尺寸，通过拉伸特征生成底板实体，再通过圆弧过渡特征构建底板与中部轴筒的连接筋结构，避免直角连接处出现应力集中问题。中部轴筒部分以同轴心草图拉伸生成完整筒身，轴孔内壁做等直径约束，保证后续与枢轴配合时的同轴度精度，筒身与两侧连接筋采用相切过渡处理，让整体受力路径更顺畅。材质渲染阶段选用金属质感的青绿色涂装材质，模拟工业机械零部件的表面喷涂效果，调整材质的反光度与粗糙度参数，还原金属机加工后喷涂漆面的细腻质感，同时对安装孔边缘、轴孔内壁做倒角细节处理，还原真实机械加工的工艺特征。结构设计上，组件采用双侧底板对称布局，四个安装孔均匀分布在两侧底板上，可通过螺栓将组件稳固固定在设备基座上，中部凸起的轴筒用于穿装枢轴，实现两个部件之间的铰接转动功能，连接筋的弧度设计经过受力优化，在承受径向载荷时可将力均匀分散到底板区域，避免局部应力过大导致部件变形。设计过程中充分考虑零部件的加工工艺性，所有结构均采用规则拉伸、切除特征生成，无复杂异形曲面，适配常规铣削、钻削的加工工序，安装孔采用通孔设计，降低装配时的对位难度，轴筒的长度与内径尺寸经过匹配校核，可适配对应直径的标准枢轴配件，整体结构紧凑，占用安装空间小，同时具备足够的结构强度，可应用在各类需要铰接转动支撑的机械机构中，作为枢轴的固定支撑部件使用，能够稳定承载转动过程中的径向与轴向载荷，保障铰接机构的转动顺畅性与长期使用的结构可靠性。
