莫蒂诺集成PCB天线射频开发板结构

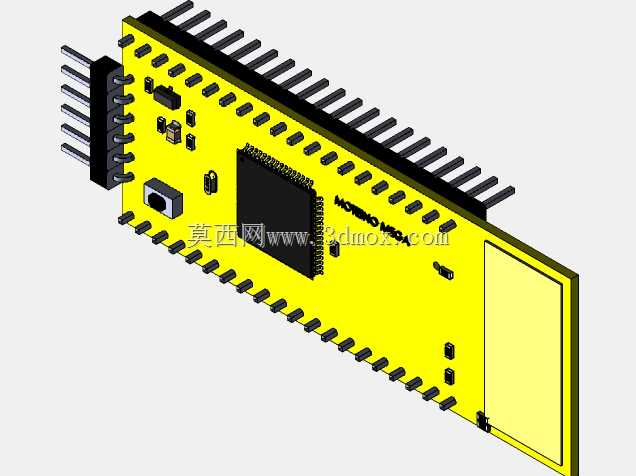

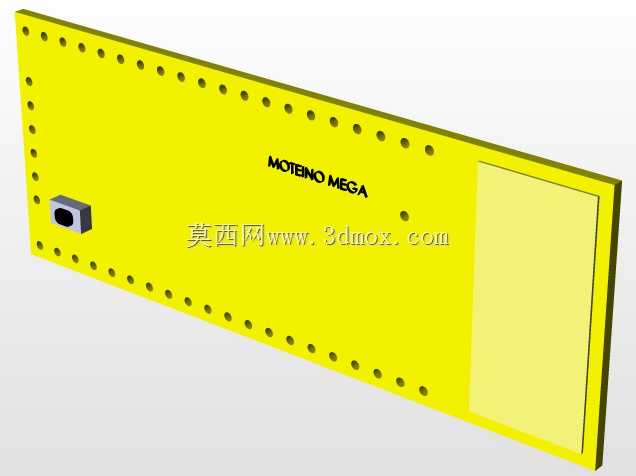

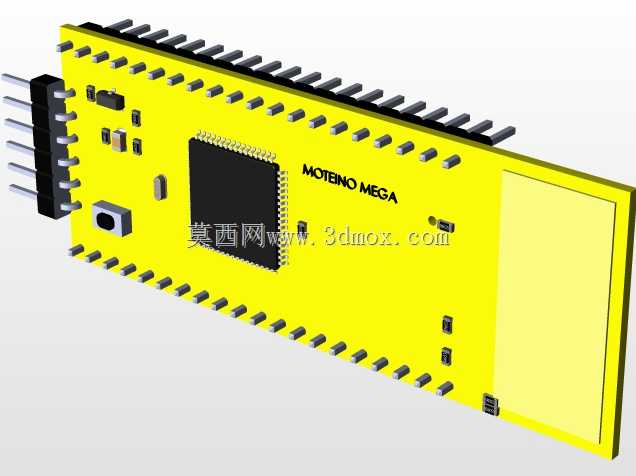

　　这款集成PCB天线的射频开发板结构，主要面向低功耗无线传感网络节点、小型物联网终端设备的开发验证场景，在工业现场数据采集、智能家居节点部署、户外环境监测点位搭建等场景中，这类集成天线的板卡无需额外外接射频天线，可直接嵌入终端壳体内部，减少整机装配的零件数量，降低现场布线的复杂度。板卡采用长条形布局设计，核心主控芯片布置在板身中部区域，周边预留了去耦电容、晶振等必要电气元件的安装位，板身一侧布置排针接口，用于对接外部功能扩展模块，另一侧集成PCB印制天线，天线区域做了净空处理，避免周边金属元件对射频信号造成遮挡干扰。板卡边缘均匀布置半孔焊盘，既可以通过排针实现插接安装，也可以直接焊接在母板上作为核心功能模块使用，适配不同的装配需求。

　　从结构设计角度看，板身背部布置了一排散热鳍片结构，对应核心芯片的发热区域，可在密闭壳体内部通过鳍片增大散热面积，将芯片工作产生的热量传导到周边空气中，避免长时间工作时芯片积热导致性能下降。板卡上预留了USB接口安装位、复位按键的装配位置，所有元件的高度都做了统一管控，最高元件高度不超过排针的整体高度，确保板卡可以平稳叠装或者嵌入狭窄的设备腔体内，不会出现元件干涉的问题。在安装边界上，板卡整体为规则长矩形，四角预留了固定孔位，可通过铜柱或者螺丝直接固定在设备壳体的安装柱上，固定孔的位置避开了板上的走线区域和元件焊盘，不会对电路性能造成影响。天线区域的板边做了圆弧过渡处理，避免尖锐板边在装配时划伤操作人员或者壳体内的连接线材。

　　这类板卡结构在建模时还原了所有元件的装配位置和外形轮廓，可用于整机结构设计时的干涉检查、装配流程模拟，也可以作为射频类终端设备结构设计的参考模板，帮助结构工程师快速完成板卡堆叠、壳体空间预留的设计工作，减少反复核对板卡尺寸的工作量。板上的排针接口位置、接口朝向都按照实际量产板卡的参数还原，在做整机结构设计时可直接匹配对应的接插件模型，无需额外调整接口位置，提升整体设计效率。
