Moteino集成PCB跟踪天线电路板结构

项目分类:通讯工具类 发布时间:2022-02-05 ID:547535
  • Moteino集成PCB跟踪天线电路板结构
  • Moteino集成PCB跟踪天线电路板结构
  • Moteino集成PCB跟踪天线电路板结构
  • Moteino集成PCB跟踪天线电路板结构
  • Moteino集成PCB跟踪天线电路板结构
  • Moteino集成PCB跟踪天线电路板结构
  • Moteino集成PCB跟踪天线电路板结构
  • Moteino集成PCB跟踪天线电路板结构
  • Moteino集成PCB跟踪天线电路板结构
  • Moteino集成PCB跟踪天线电路板结构

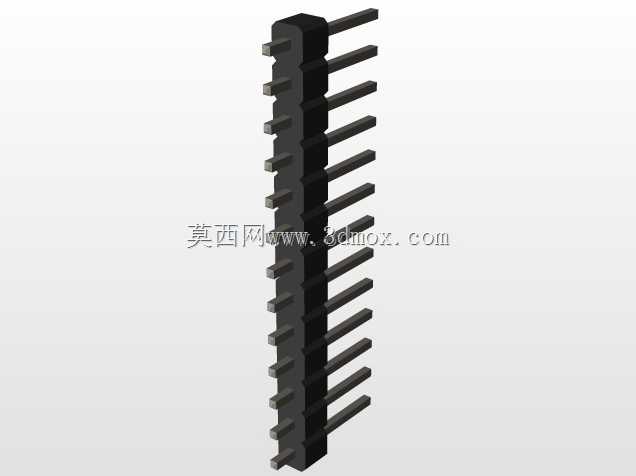

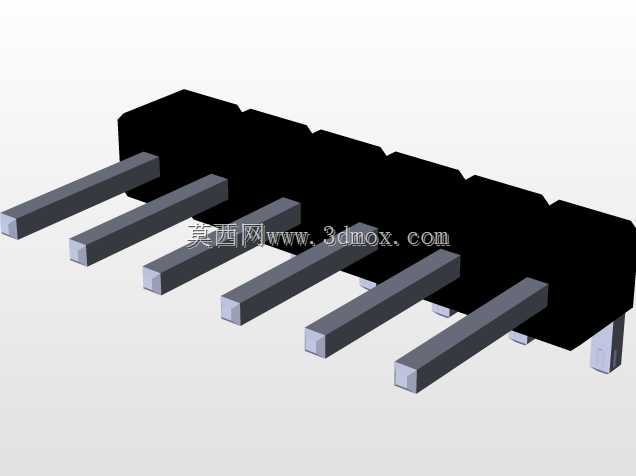

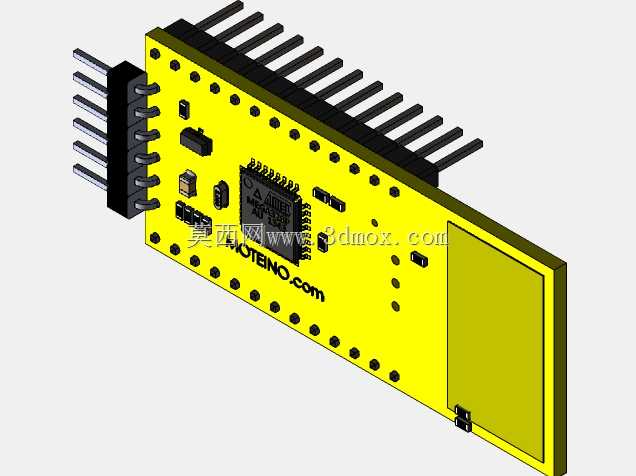

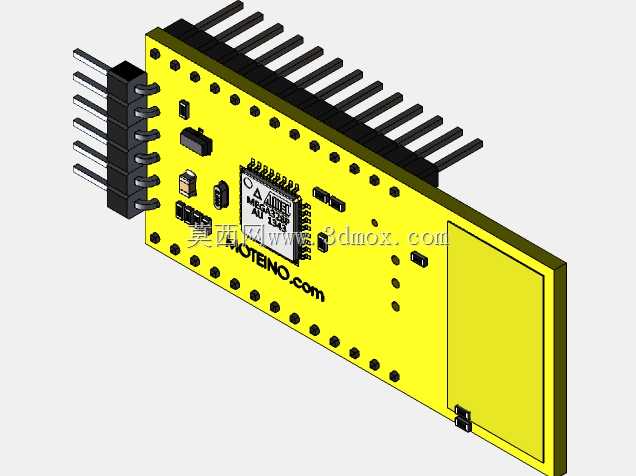

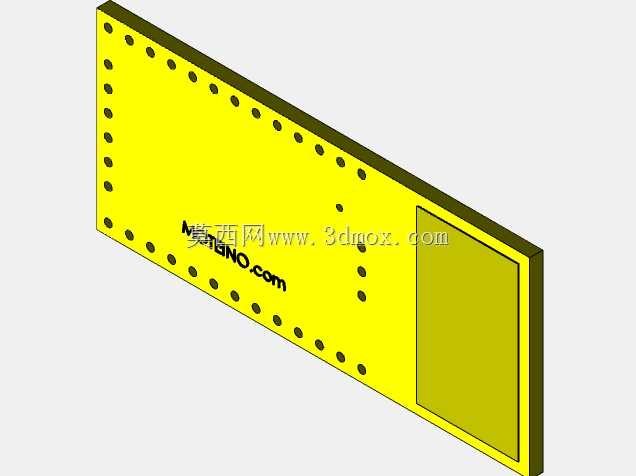

  这款集成跟踪天线的PCB模块,主要面向低功耗无线传感网络、短距离射频数据传输场景设计,常见于物联网节点搭建、小型智能设备无线通讯改造、工业现场分布式数据采集点位的硬件配套中,可直接作为核心通讯单元嵌入各类需要无线数据收发的终端设备,无需额外搭配外置天线即可完成稳定的射频信号收发,大幅降低终端设备的硬件集成难度。从结构设计来看,模块采用长条形PCB板型布局,板载集成了跟踪天线走线区域,天线部分直接通过PCB覆铜工艺成型在板体一侧,省去了外置天线的焊接工序与安装空间,板体两侧排布标准间距排针引脚,可直接插接在标准面包板或配套底座上,也可通过排针与其他功能载板完成焊接固定,引脚排布兼容主流开源硬件的扩展规范,

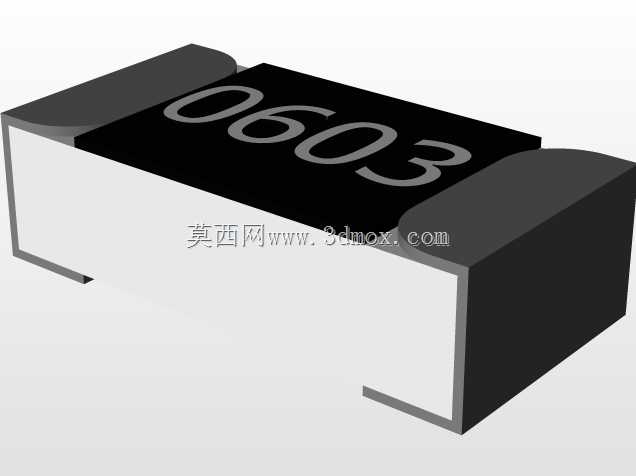

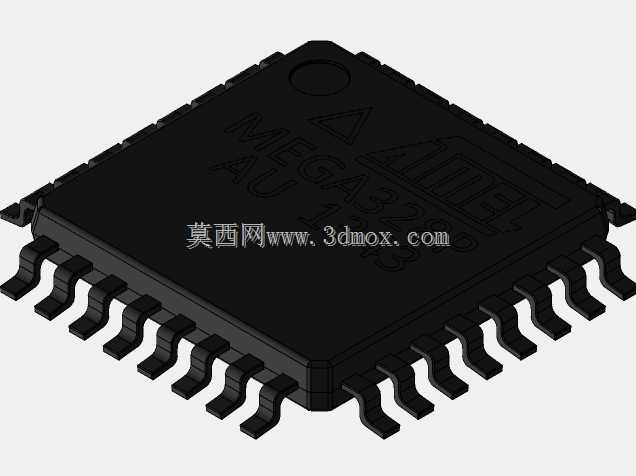

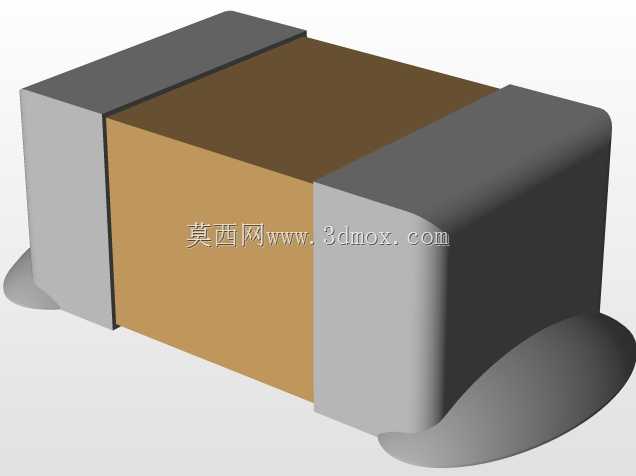

  方便开发者快速完成功能验证与二次开发。板上核心射频处理芯片布置在板体中部区域,周边配套布置了必要的阻容件、电源管理元件,所有贴片元件均采用标准SMT封装布局,元件排布避开了天线覆铜区域,避免金属元件对天线信号造成遮挡干扰,板体边缘预留的安装定位孔,可配合铜柱或螺丝完成模块在设备壳体内的固定,安装时需注意天线区域不要紧贴金属壳体或大尺寸金属构件,防止信号屏蔽影响通讯距离。设计过程中充分考虑了小尺寸设备的集成需求,整体板型厚度控制在标准PCB工艺公差范围内,排针伸出长度兼顾了插接稳定性与整体高度限制,板上元件高度均低于排针顶端高度,可在模块上方叠加其他扩展板件而不会出现元件干涉。天线部分的覆铜走线经过阻抗匹配设计,

  与板载射频芯片的输出阻抗形成匹配,减少信号传输过程中的回波损耗,保证信号发射效率与接收灵敏度,板体上的定位孔位置经过核算,在固定时不会对板内走线造成压损,也不会与周边元件形成安全距离不足的问题。实际应用中,这类集成天线的无线模块可省去外置天线的选型、安装、布线环节,对于空间受限的小型无线终端来说,能够有效压缩设备整体体积,同时减少天线连接线带来的信号损耗,在智能家居节点、环境监测传感终端、小型遥控设备等场景中,这类集成PCB天线的模块已经成为主流的硬件选型方案,其结构设计的合理性直接影响到设备的通讯稳定性与组装效率。
