本田CB900F摩托车附加控制开关模块

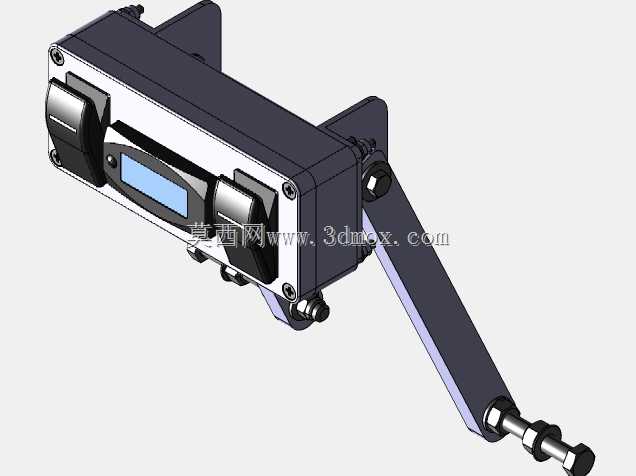

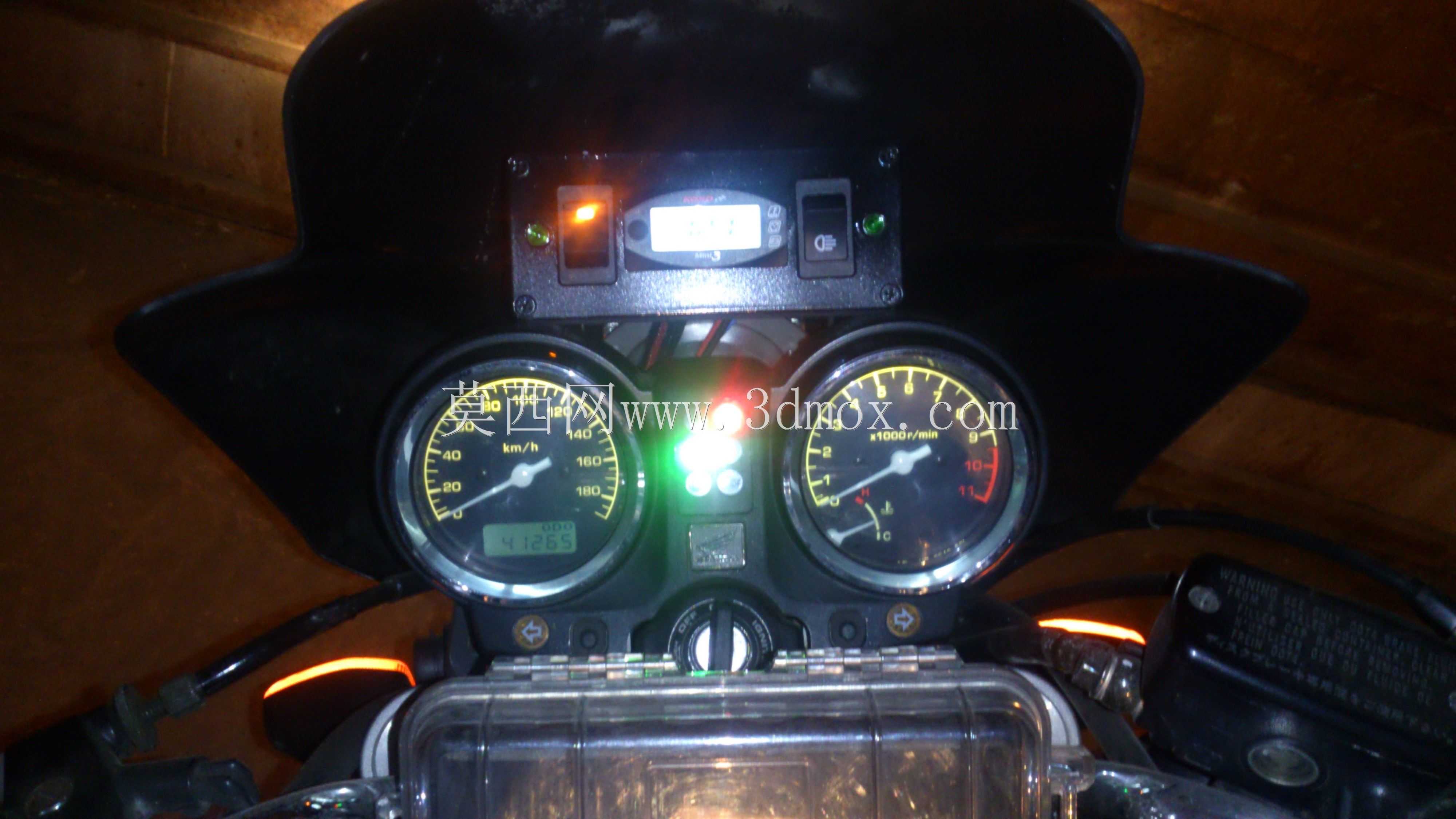

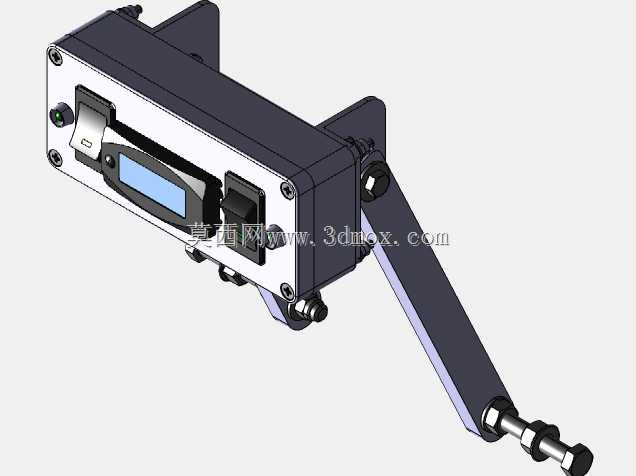

　　这款附加控制模块是针对大排量街车改装场景开发的电气集成部件，主要适配本田CB900F大黄蜂车型，解决了原车外置电气设备控制分散、走线杂乱的常见改装痛点。日常骑行场景中，不少骑手会额外加装射灯、USB充电、电热手把等附加用电设备，原车预留的开关位往往无法满足扩展需求，零散加装的开关不仅破坏车把整体布局，还容易在骑行操作时出现误触，雨天进水短路的故障概率也会大幅提升。模块本体集成了两个Marina 2型按键开关与Koso Mini 3通用电压表，两个按键分别对应两路独立的电气回路，可分别控制不同附加设备的通断，按键采用分段式阻尼设计，骑行时戴手套也能清晰感知按键行程，不会出现按空、误触发的情况。集成的电压表可实时监测车载电瓶的电压状态，

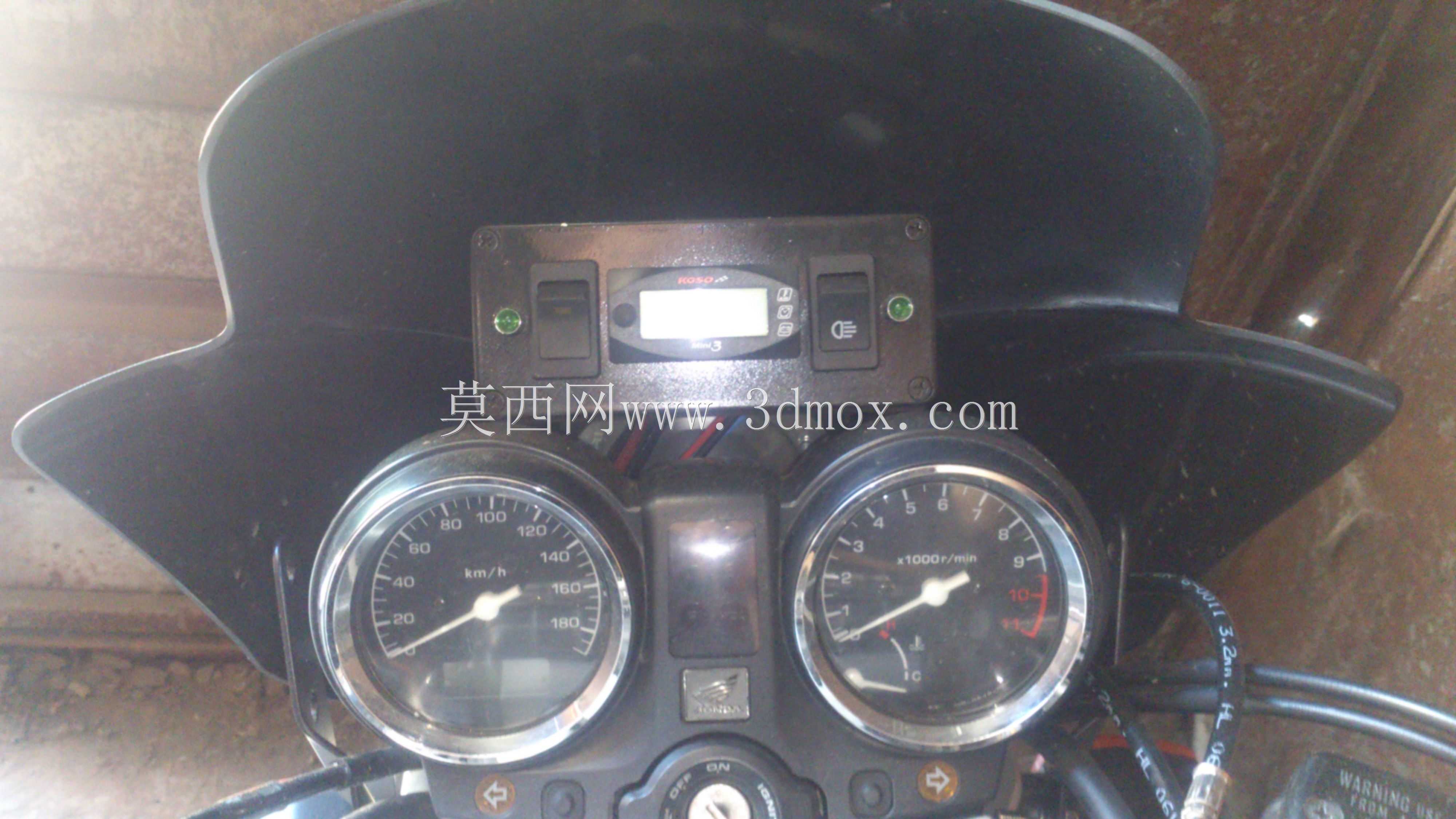

　　骑手在骑行过程中无需额外加装仪表，就能直观判断发电系统工作状态与电瓶剩余电量，避免亏电抛锚的问题。结构设计上，模块采用密封式盒体结构，盒体结合面做了止口设计，装配后可达到日常骑行的防水防尘要求，适配摩托车户外行驶的复杂使用环境。安装固定方式充分考虑了改装的通用性，模块自带的安装支架可直接固定在车辆前照灯的原有安装支架上，不需要对原车结构做打孔、切割等破坏性改动，配套的Gaint a G109机箱结构可直接适配常规铝型材安装位，也可根据不同车型的安装空间调整固定角度。模块的接线端预留了标准插片接线位，每一路开关的接线端都做了防呆标识，改装时不需要额外做端子转接，按照线路定义直接压接即可，

　　整体接线完成后可将冗余线路收纳在盒体下方的走线槽内，避免线路外露与车把转向部件发生干涉。外形尺寸上，模块整体宽度控制在120mm以内，厚度不超过35mm，安装后不会突出车把侧方过多，避免车辆倾倒时直接撞击模块本体，也不会干扰骑手正常的转向、离合刹车操作。模块表面的显示区域做了遮光倒角设计，晴天阳光直射下也能清晰读取电压数值，按键表面的防滑纹理在雨天手部沾水的情况下也能准确操作。从结构设计的角度看，这款模块没有采用复杂的异形曲面，所有安装孔位都做了沉头设计，装配后螺丝头不会突出壳体表面，既减少了骑行过程中的风阻，也避免突出的棱角刮擦骑行服或者手部。壳体的固定螺丝采用对称布局，后期检修拆卸时不需要区分螺丝位置，

　　重新装配也不会出现孔位错位的问题。安装支架的连接位置设计了调节齿盘，可根据不同车型的安装面角度调整模块的俯仰角度，保证骑手在正常骑行坐姿下能以最佳视角观察电压显示，操作按键时也不需要刻意挪动手部位置，符合摩托车骑行的人机操作要求。
