金属波纹管管接头三维结构设计

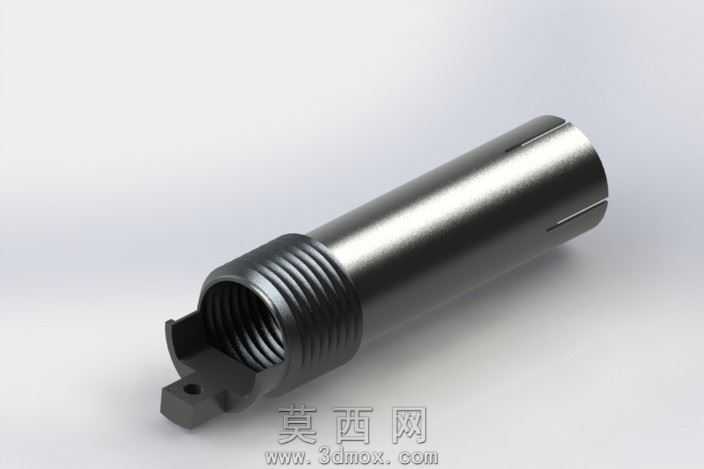

本作品为金属波纹管配套管接头的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械加工工艺规范与管路连接设计标准，保证模型可直接用于后续工程出图、装配验证与3D打印打样环节。建模阶段采用自底向上的设计思路，首先完成接头主体基体的草绘轮廓绘制，通过旋转凸台命令生成圆柱状主体基础结构，针对端部的内螺纹结构，采用螺旋线扫描切除的方式完成标准牙型螺纹的建模，严格匹配通用管螺纹的螺距、牙型角参数，保证螺纹连接的通用性与密封性。接头端部的开槽结构采用拉伸切除命令完成，对称分布的开槽用于实现接头与波纹管的卡接锁紧，开槽的宽度、深度参数经过装配干涉校验，确保装配时可顺利嵌入波纹管端部的卡位结构，不会出现过盈卡滞或间隙过大松脱的问题。接头端部的带孔连接耳采用一体化拉伸成型设计，连接孔的位置与孔径经过同轴度校验，可配合锁紧销实现接头的轴向定位，避免管路工作过程中接头出现周向转动或轴向窜动。模型的外表面螺纹段采用扫描凸台命令生成，牙型规整无几何畸变，非螺纹段的外圆柱面经过圆角过渡处理，所有锐边均添加了符合机加工要求的工艺倒角，避免应力集中问题的同时，也符合实际零件的加工工艺逻辑。材质渲染阶段，为模型赋予了哑光金属钢材质，调整了材质的粗糙度、反射率参数，还原了金属机加工零件的真实表面质感，渲染过程中添加了柔和的环境光与定向光源，清晰呈现零件的结构轮廓、螺纹细节与开槽结构，无过曝或暗部细节丢失问题。模型完成后经过了完整的几何检查，无破面、重叠面、无效几何等建模错误，所有特征参数均可编辑，可根据实际管路通径、连接需求快速调整尺寸参数，适配不同规格的波纹管连接场景，可直接用于管路系统的装配模拟、工况受力分析以及产品展示环节。
