乘用车子午线轮胎外观结构三维数模

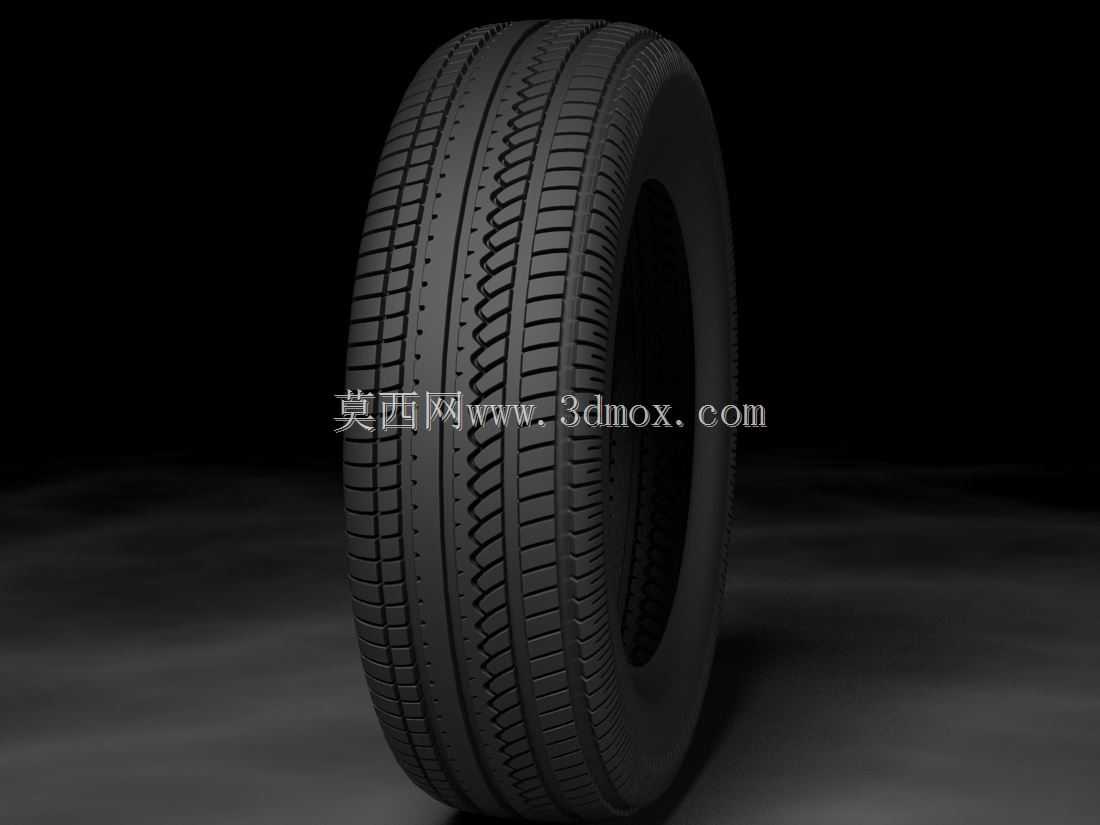

　　日常做整车底盘轮边系统匹配时，轮胎作为直接接触路面的核心承载部件，数模精度直接影响后续轮罩间隙校核、悬架跳动干涉检查、整车操稳仿真的输入准确性。这款轮胎数模完整还原了民用乘用车子午线轮胎的典型结构，胎面部分复刻了多沟槽组合的花纹设计，纵向连续主沟槽负责快速排走胎面积水，避免高速行驶时的水滑风险，横向交错的细花纹块则能在干燥路面提供足够的接地摩擦力，胎肩位置的变节距花纹块排布，能有效打散行驶过程中的花纹共振噪音，匹配家用乘用车对NVH性能的要求。从安装边界来看，数模严格遵循常规乘用车轮辋的配合尺寸，胎圈位置的贴合曲面做了精准还原，能直接匹配对应直径的标准轮辋数模做装配校验，不需要额外调整配合面公差。

　　胎侧部分的曲面弧度按照常规低压子午线轮胎的充气后形变轮廓做了还原，在做前轮最大转向角校核时，可以直接用该数模检查胎侧与翼子板内衬、转向拉杆、减震器支座的最小安全间隙，避免实车装配后出现转向干涉问题。在实际工程应用场景中，这类轮胎数模可用于整车总布置阶段的轮边空间规划，也能导入动力学仿真软件中，设置对应的橡胶刚度、接地摩擦系数参数，完成整车制动距离、转向侧倾、平顺性相关的仿真计算，还能用于汽车维修教学、配件展示类的可视化场景搭建。设计思路上完全围绕实车装配的工程需求展开，没有做多余的艺术化夸张处理，胎壁厚度、胎面花纹深度都参考同规格量产轮胎的实际参数设置，数模的曲面连续性满足A级曲面的评审要求，既可以用于结构层面的装配校核，

　　也能直接用于渲染输出产品展示素材。针对不同使用场景的适配性，数模的胎面花纹块做了独立的曲面分组，后续如果需要调整花纹样式适配越野、雪地等特殊使用场景，只需要替换胎面区域的特征即可，不需要重新构建整个轮胎的基础曲面，能大幅提升同系列不同规格轮胎的建模效率。胎体内部的轮廓也预留了后续搭建带束层、帘布层细节结构的建模基准，方便后续做轮胎力学性能分析时补充内部结构特征。
