铝碳复合轻质管材结构设计

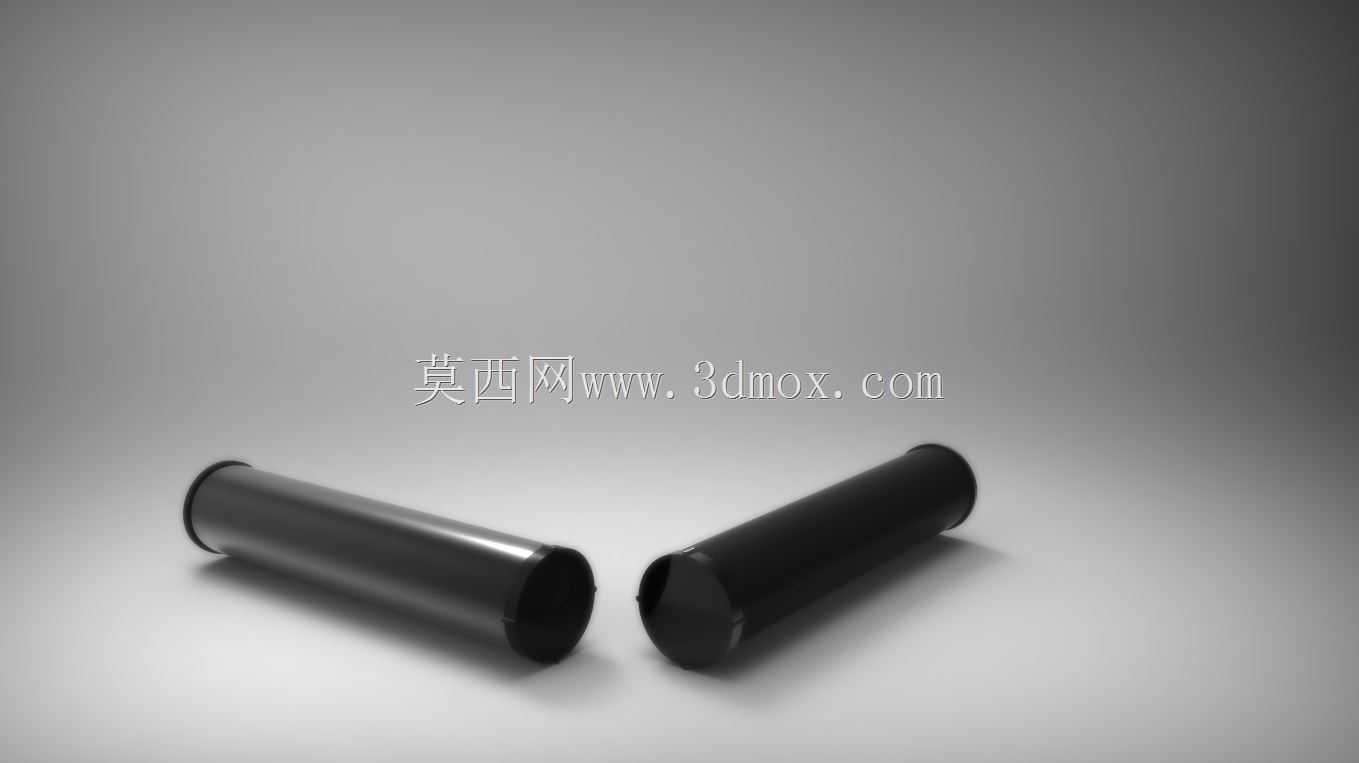

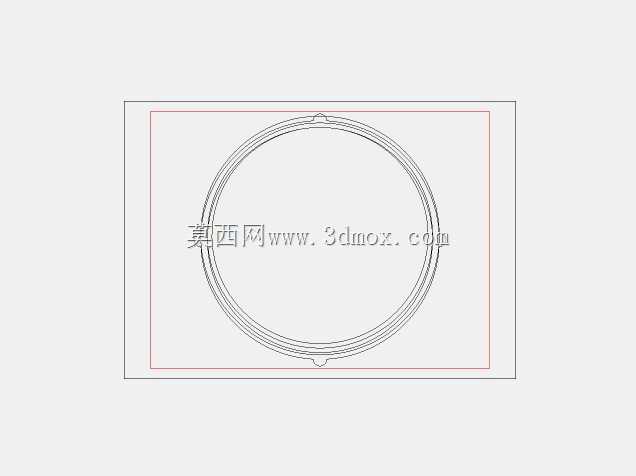

　　这类铝碳复合管材在轻量化设备结构中应用十分广泛，常见于自动化设备的轻质支撑臂、便携检测设备的手持杆段、小型输送线的轻质护栏杆件，也可用于无人机机架的支撑段、户外便携器材的连接杆件，核心是利用两种材料的特性匹配，在保证结构刚度的前提下尽可能降低构件自重。从设计思路来看，外层采用碳纤维缠绕成型，主要承担环向应力与轴向弯曲载荷，碳纤维的高比强度特性可以在壁厚很薄的情况下提供足够的抗变形能力，内层采用铝合金薄壁衬管，主要承担局部压应力，避免碳纤维层在受到集中载荷时出现分层、压溃的问题，同时铝合金内管可以提供更稳定的内孔尺寸精度，方便后续与接头、端盖的装配配合。外形上采用等直径圆管截面，两端做了平齐切口处理，没有额外的外翻边或者缩口结构，

　　安装边界比较灵活，既可以采用胀套式接头实现无损伤连接，也可以在端部加工内螺纹或者外螺纹实现刚性连接，外圆表面的碳纤维层做了哑光处理，避免使用过程中出现反光干扰，同时表面粗糙度控制在适合粘接的区间，需要附加外部支架时可以直接采用结构胶粘接固定。实际使用中，这类复合管的抗扭表现优于同重量的纯铝合金管，抗弯曲挠度比同壁厚的纯碳纤维管低30%左右，因为内层铝管可以有效抑制碳纤维层的层间错位，在承受反复交变载荷时，不会出现纯碳纤维管常见的微裂纹扩展问题。设计时需要注意两端的切口处理，必须采用金刚石砂轮片干切，避免切削液渗入碳纤维与铝管的结合层导致粘接失效，切口端面需要做倒角处理，去除碳纤维层的飞边毛刺，防止装配时纤维丝脱落进入设备运动副。

　　在安装适配方面，这类管材的外径公差控制在h7级别，内孔的铝衬管公差控制在H8级别，既可以适配标准的圆管夹安装，也可以插入标准的铝型材端接头，不需要额外做二次加工。如果用于有导电要求的场景，内层铝管可以直接作为导电通路，不需要额外铺设导线，外层碳纤维层可以做绝缘涂层处理，满足不同场景的使用需求。在承受轴向压力时，需要注意长径比的限制，当长径比超过25:1时，需要在中间增加支撑点，避免出现失稳弯曲，因为复合管的轴向抗压强度虽然高于纯塑料管，但低于等直径的实心钢棒，合理布置支撑点才能充分发挥其轻质高强的优势。
