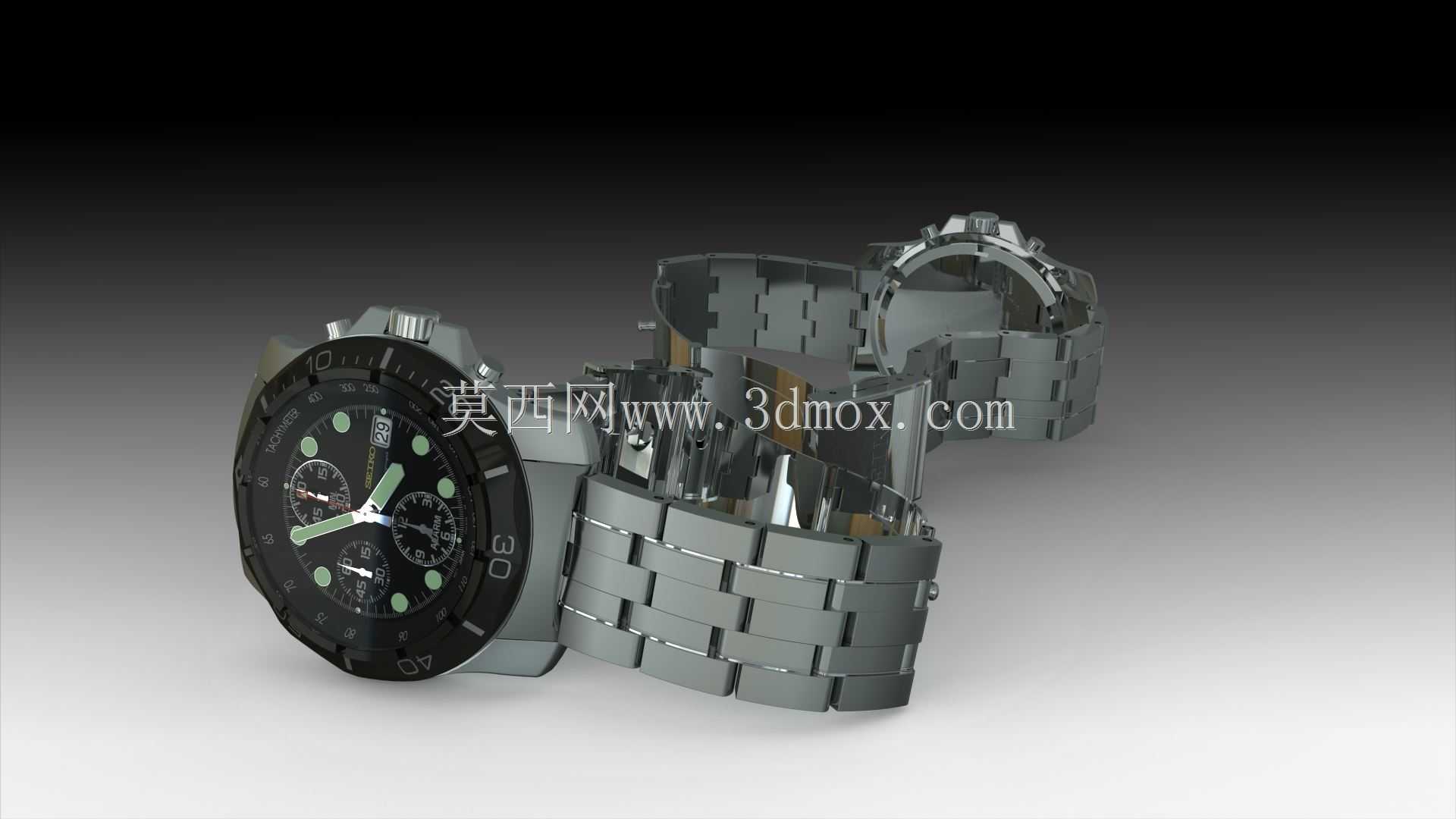

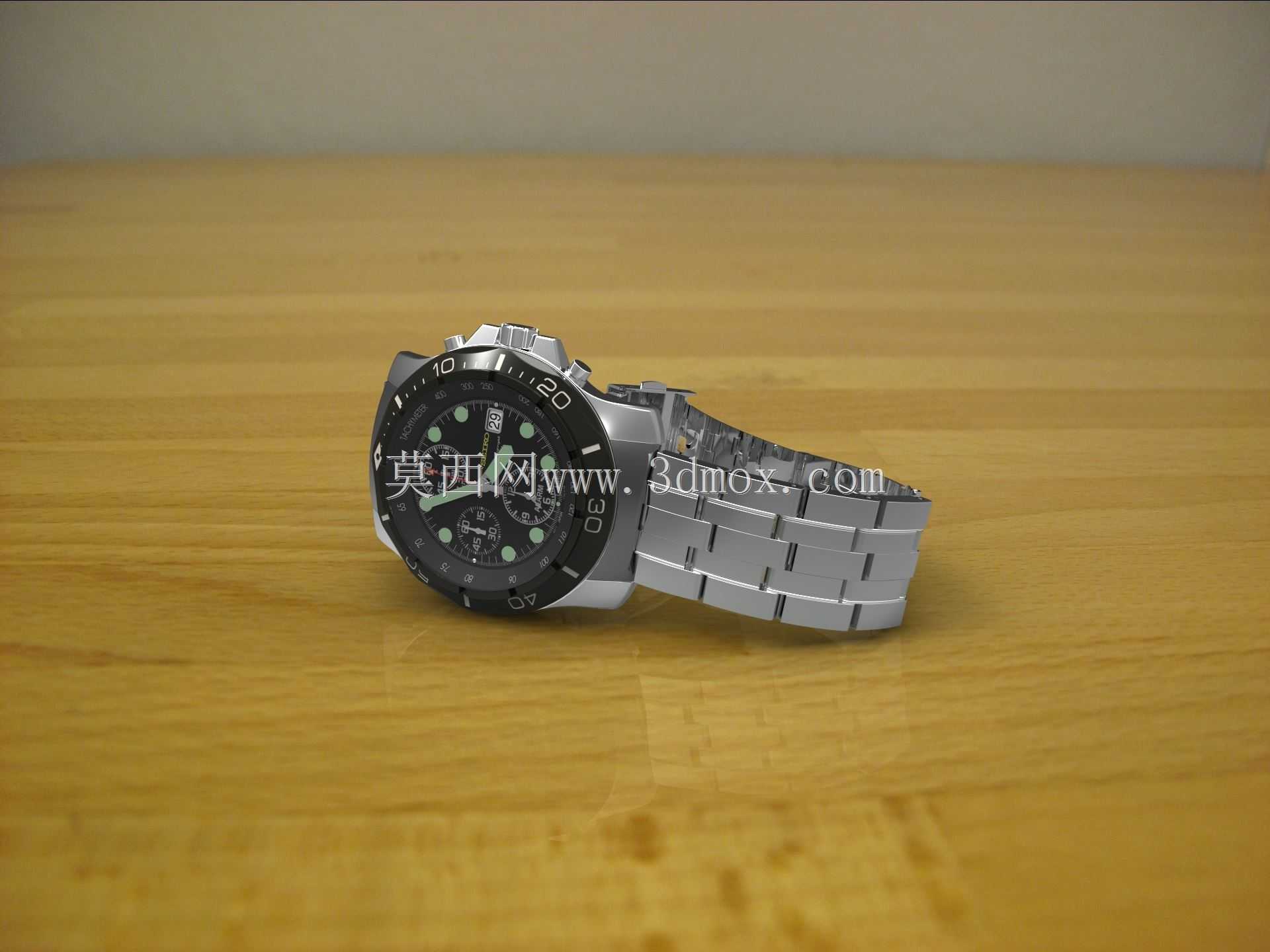

高还原度潜水款钢带机械腕表结构设计

　　这款机械腕表的三维结构设计，核心围绕日常佩戴与潜水场景的实用需求展开，整体建模精度覆盖外观件99%的细节特征，仅未还原机芯内部的非外露传动结构，可直接用于腕表外观方案评审、佩戴人机工程验证、配套包装结构适配等实际工程场景。从结构设计逻辑来看，表圈采用单向旋转的齿状防滑结构，边缘的120格刻度对应潜水计时的分钟刻度需求，旋转阻尼的结构间隙在建模时预留了0.02mm的装配公差，既保证旋转时的段落手感，又能避免水下误触带来的计时偏差。表壳采用316L不锈钢对应的实体建模特征，侧面的表冠与计时按钮位置做了防滑纹理处理，表耳处的弧度严格贴合17-20cm腕围的佩戴曲率，表带与表耳的连接轴预留了1.5mm的活动间隙，

　　保证佩戴时表带可随腕部动作自然弯折，不会出现卡滞硌手的问题。表盘部分的时标、指针、日历窗口都做了等比例的结构还原，夜光涂层的区域单独做了面的拆分，可直接对接后续渲染的材质分配需求，表镜采用蓝宝石玻璃对应的弧面结构，与表圈的贴合处做了0.1mm的密封槽预留，对应实际生产中的防水圈装配位置，可满足200米潜水级别的防水结构设计要求。金属表带采用三排式链节结构，每一节链节的连接销轴都做了独立的建模特征，相邻链节之间预留了0.03mm的转动间隙，可模拟真实表带的弯折活动状态，表扣部分的折叠扣结构、保险按扣的卡扣配合特征都完整还原，扣合时的限位结构间隙符合实际量产腕表的装配公差要求。从安装边界尺寸来看，整表不含表冠的直径为43mm，

　　表壳厚度为13mm，表耳间距为22mm，适配宽度22mm的通用替换表带，整表佩戴时的重心落在表壳中心位置，建模时对各部件的重量分布做了对应配重的结构参考，可用于后续佩戴舒适度的仿真验证。在外观细节处理上，表壳侧面的拉丝纹理区域、表圈的抛光倒角区域、表带链节的磨砂与亮面拼接区域都做了独立的面组拆分，无需二次拓扑即可直接对接渲染、3D打印手板制作等后续流程，表圈上的夜光刻度、表盘上的品牌标识区域都做了深度0.1mm的蚀刻特征还原，对应实际生产中的镭雕或油压工艺需求。
