竞赛款微型电动自行车前后挡泥板结构设计

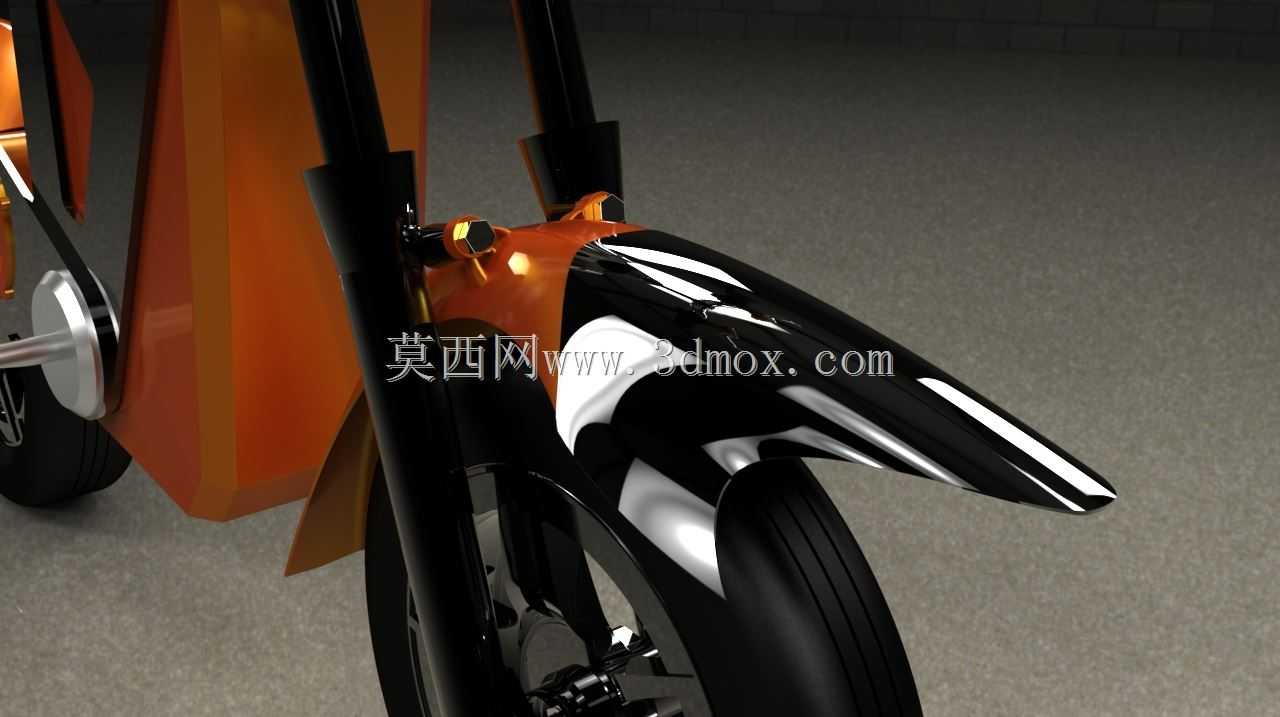

　　本次设计针对微型竞赛类电动两轮车的前后挡泥板做迭代优化，核心解决原有结构在非铺装路面行驶时，挡泥板与车体主体发生运动干涉的问题。从实际使用场景来看，这类微型竞赛电动自行车常被用于城市短途竞速、小型场地趣味赛事，行驶过程中会频繁经过减速带、坑洼路面，悬架压缩行程较大，原有挡泥板的安装点位与轮廓边界未预留足够的跳动余量，在悬架全压缩状态下，前挡泥板后端会磕碰车架主梁，后挡泥板前端会摩擦后轮胎壁，长期使用会造成结构磨损、漆面脱落，极端情况下甚至会卡滞车轮引发安全隐患。设计过程中首先梳理了整车的安装边界：前挡泥板通过两个支架固定在前叉减震套筒上，随前叉同步转向与上下跳动，因此轮廓设计时以轮轴为旋转中心，保留了12mm的径向安全间隙，

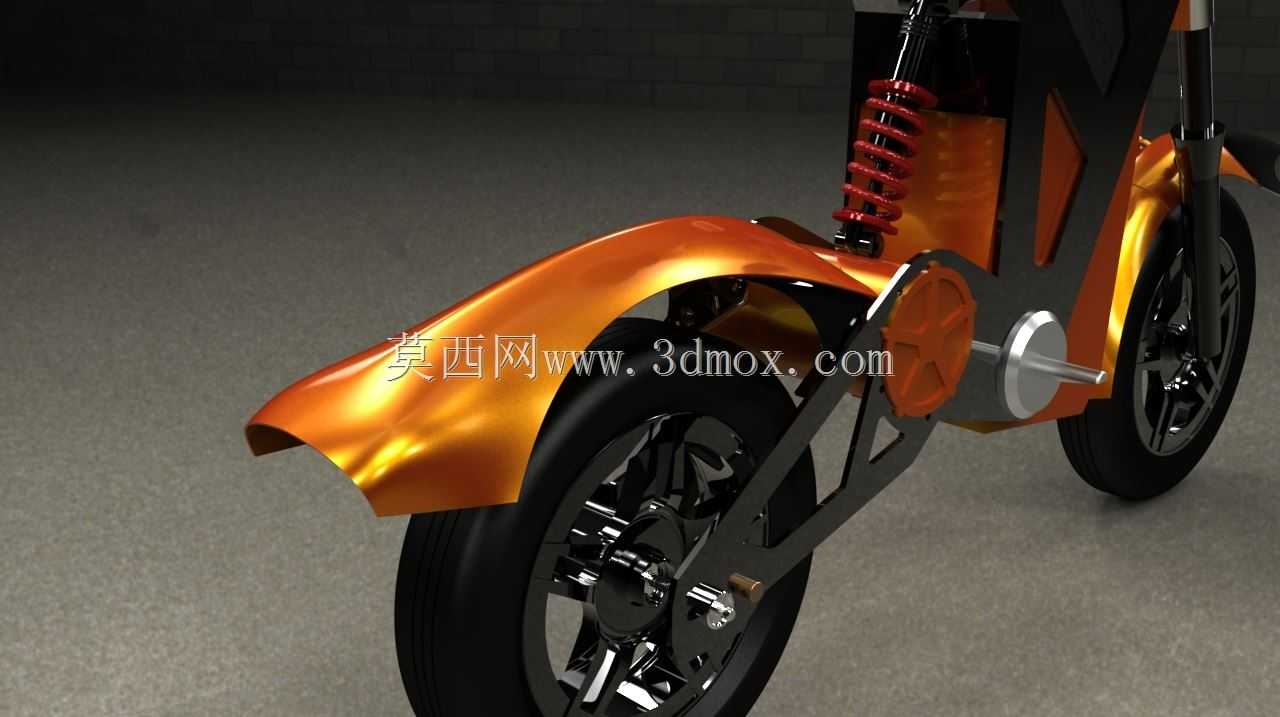

　　同时将挡泥板后端的上翘角度提升7度，避开前叉全压缩时与车架下管的重叠区域；后挡泥板固定在后平叉的安装座上，随后轮同步跳动，设计时将前端轮廓向内收窄8mm，同时调整了安装支架的弯折角度，确保后轮在最大跳动量下，胎面与挡泥板内壁始终保持8mm以上的安全距离，不会发生摩擦。从功能特性来看，优化后的挡泥板保留了原有的流体造型，与整车棱角分明的竞速外观风格统一，前后挡泥板的覆盖范围刚好对应车轮高速转动时的泥水甩射轨迹，在雨天或湿滑路面行驶时，能够有效阻挡轮面带起的泥水溅到车架中部的电池仓与骑行者衣物上，同时不会因为过度延伸增加不必要的风阻。结构上采用了等厚薄壁设计，壁厚控制在2.5mm，兼顾注塑成型的工艺性与结构强度，

　　安装点位全部沿用原有车型的孔位，不需要对车架或前叉做额外修改，可直接替换原有配件完成升级。在实际装配验证中，模拟了悬架全压缩、转向打满角度的极限工况，前后挡泥板均未与周边部件发生干涉，同时在高速行驶测试中，挡泥板没有出现明显的共振抖动，固定支架的受力分布均匀，长期使用不会出现应力断裂的问题。这类挡泥板结构除了适配竞赛款微型电动车外，也可通过调整安装点位与轮廓尺寸，适配同规格的小型折叠电动自行车、城市代步电单车，为两轮代步车的挡泥结构优化提供可参考的设计思路。
