壁挂式折叠墨菲床三维结构设计

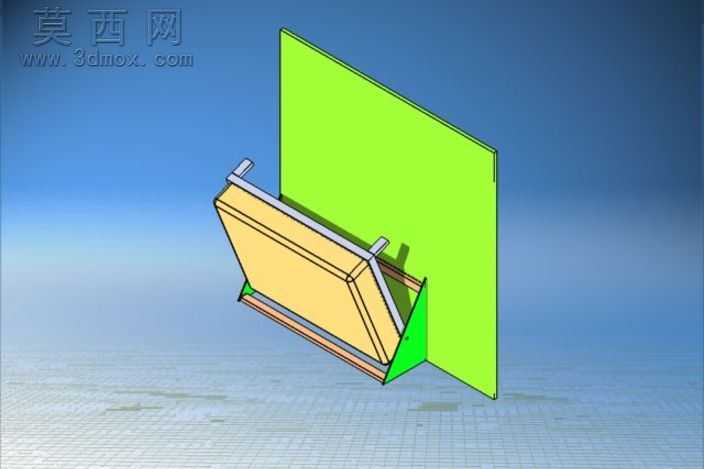

本作品为壁挂式折叠墨菲床的三维建模设计，整体尺寸适配女王床规格，采用独立单元式结构设计，无需额外螺栓固定于墙面即可完成安装使用，适配居家卧室空间的多功能利用需求。建模过程中对床体的折叠翻转结构做了完整还原，清晰呈现床体收折与放平两种状态下的结构形态：收折状态下床体可垂直贴合墙面，仅占用极小的墙面空间，能够有效释放卧室的活动区域；放平状态下可作为标准卧床使用，满足日常休憩需求。模型对床体的各连接部件做了细致建模，其中床体与墙面固定支架的铰接结构、床体侧边的支撑限位结构、床框的加固支撑构件都做了完整的结构表达，明确标注实际装配采用1/2螺栓搭配垫圈完成各部件的紧固连接，建模过程中对比例做了适配调整，除示意性的2×4尺寸标注外，其余所有长度参数均符合实际生产使用的正常尺寸标准，可直接用于结构参考与加工打样。材质渲染方面，床体主体框架采用暖黄色木质材质表现，贴合居家家具的温馨质感，墙面固定背板与底部支撑三角件采用亮绿色高亮材质区分，能够在渲染视图中清晰区分固定结构与活动床体部分，直观展示各部件的位置关系与连接逻辑。设计思路围绕小户型空间的多功能利用展开，通过翻转折叠的结构形式实现同一空间的功能切换，兼顾卧床的使用舒适度与空间的高效利用，独立式的安装结构降低了施工难度，无需对墙面做复杂的预埋处理即可完成安装，适配更多不同的墙面工况。模型完整还原了床体的边框结构、床板支撑结构、侧边翻转扶手、底部三角支撑等细节，各部件的装配关系清晰明确，没有出现结构干涉的问题，翻转活动的行程范围也在建模中做了验证，确保结构活动顺畅，能够顺利完成收折与放平的状态切换，整体结构稳固可靠，符合日常使用的承重需求。
