汽车钢制轮毂搭配橡胶轮胎三维设计

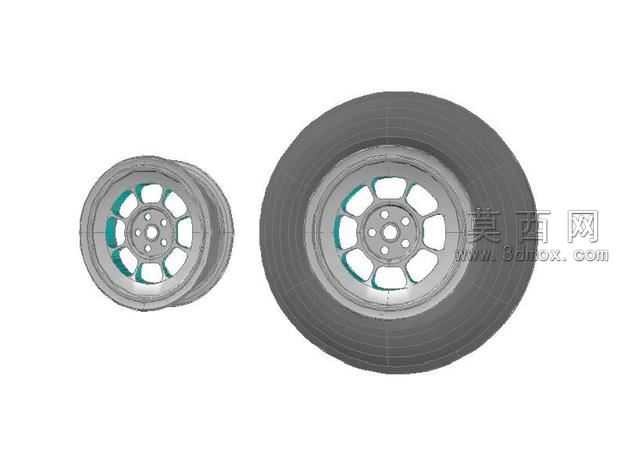

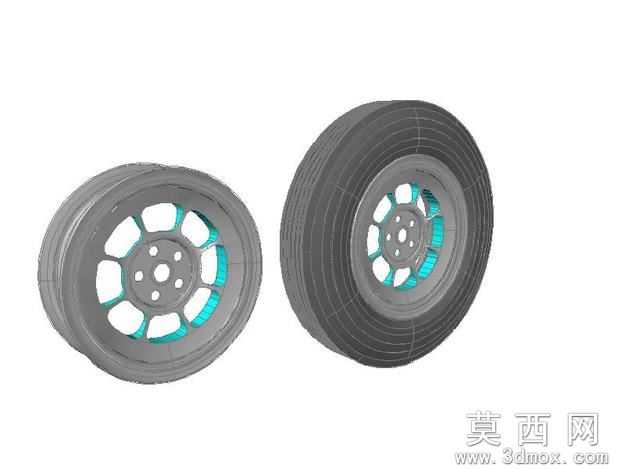

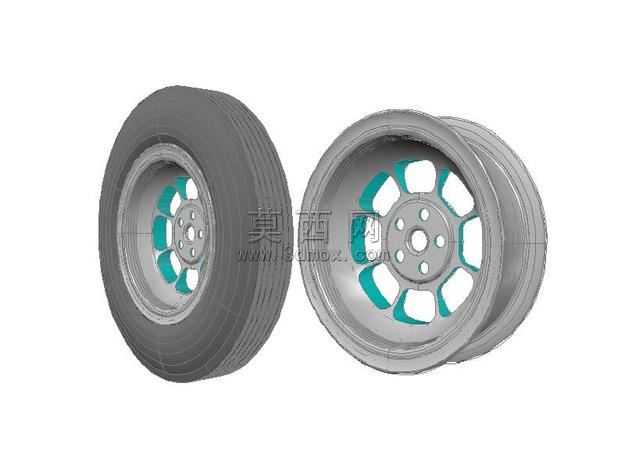

本作品为汽车车轮总成的三维建模设计，整体围绕民用乘用车辆的常规车轮结构展开，采用参数化建模思路完成全结构还原。建模过程中首先对轮毂部分进行结构拆分，将轮辋、轮辐、安装法兰盘、螺栓孔位、气门嘴预留位分别进行独立特征构建，轮辋部分严格按照民用钢制轮毂的标准轮廓尺寸绘制截面草图，通过旋转特征生成基础筒体，再对轮缘、胎圈座的凸起限位结构进行细节切削，保证后续轮胎装配的贴合精度。轮辐部分采用多辐条镂空结构设计，每根辐条的曲面过渡通过放样特征完成，辐条表面的减重凹槽通过拉伸切除实现，中心安装区域的螺栓孔按照常规乘用车五孔固定标准进行圆周阵列，孔位周边的加强凸台通过凸台拉伸与圆角过渡处理，还原真实轮毂的应力分散结构。轮胎部分以橡胶材质的物理特性为参考，首先绘制轮胎的外轮廓截面，通过旋转生成胎体基础形态，再对胎面的排水沟槽、胎侧的标识区域进行细节雕刻，胎面花纹采用等距圆周阵列的方式排布，沟槽的深度与宽度按照常规民用轮胎的防滑排水比例设置，胎唇部分的刚性加强结构通过不同密度的材质分区设置来体现，保证与轮辋装配位置的结构匹配度。材质渲染阶段，轮毂部分赋予哑光金属钢材质，添加细微的磨砂质感与边缘轻微的磨损效果，还原钢制轮毂的真实使用质感，辐条内侧的装饰区域赋予半透明青绿色漆面材质，模拟部分量产轮毂的装饰涂层效果；轮胎部分赋予哑光黑色橡胶材质，调整材质的粗糙度参数还原橡胶表面的细微颗粒感，胎侧区域添加轻微的凹凸纹理模拟轮胎生产过程中的模具痕迹。整体装配过程中严格对齐轮毂与轮胎的同轴度，胎唇与轮辋胎圈座的位置完全贴合，还原真实车轮的装配关系，模型整体结构完整，各部件的连接关系清晰，可用于汽车底盘结构展示、车轮装配原理演示、相关配件的设计参考等场景，建模过程中对各特征的参数均保留可编辑属性，方便后续根据不同车型的尺寸需求进行参数调整，适配不同规格的车轮设计需求。
