水驱动模拟运行流体结构电梯设计

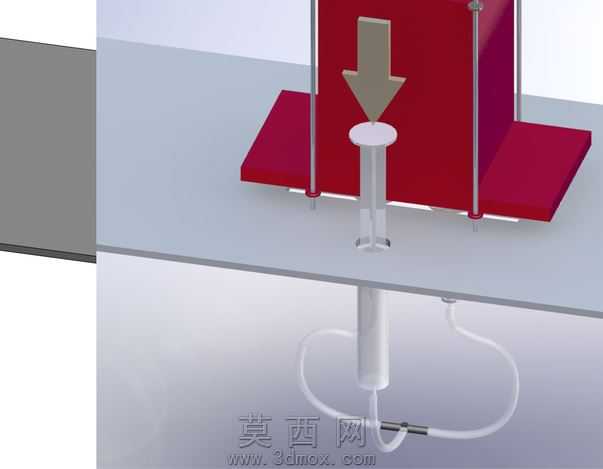

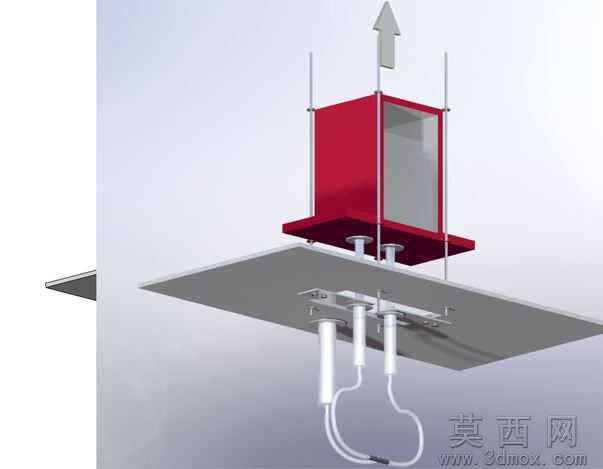

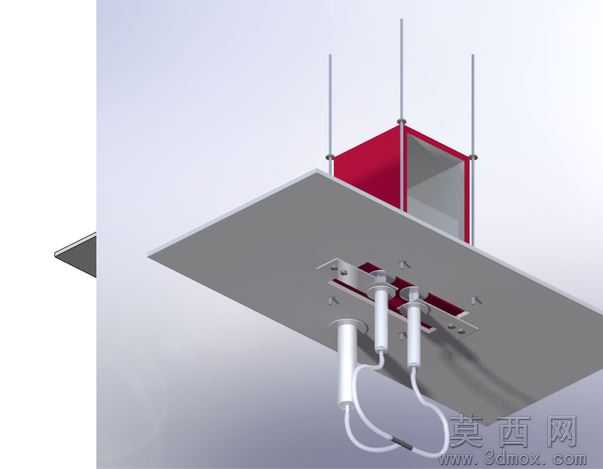

本作品为创意流体驱动类电梯原理验证模型，采用SolidWorks 2011完成全参数化三维建模，整体建模过程遵循机械设计装配逻辑，对各功能部件进行独立零件建模后完成层级装配，可完整还原设计的运动逻辑。模型整体包含承载平台、流体驱动缸体、导向立柱、传动管路、限位框架几个核心模块，建模阶段对各部件的配合公差进行了合理预留，所有零件均添加了对应的材质属性：承载平台采用哑光灰色金属材质模拟冷轧钢板质感，表面做了均匀的磨砂质感处理，还原金属板材的哑光漫反射效果；驱动缸体采用亮面白色工程塑料材质，搭配半透明的柔性管路材质，清晰区分刚性结构件与流体传输部件；上部限位框架采用亮红色金属漆面材质，与灰色平台形成鲜明视觉区分，便于快速识别结构边界；导向立柱采用抛光金属材质，还原光滑导柱的金属反光特性。渲染阶段采用均匀的影棚柔光环境，避免生硬阴影遮挡结构细节，可清晰展示各部件的装配位置与连接关系。设计思路上跳出传统曳引式电梯的传动逻辑，借鉴注射器的流体推压原理，以水作为动力传输介质，通过流体在管路与缸体内的流动推动柱塞往复运动，进而带动承载平台沿导向立柱完成升降动作，模拟电梯的运行过程。模型完整还原了流体驱动的核心传动结构，三个驱动缸体均匀布置在承载平台下方，通过管路连通形成同步的流体回路，保证平台升降过程的受力均衡，导向立柱垂直贯穿平台与上部框架，为平台升降提供稳定的导向约束，避免运行过程中出现偏移卡滞。上部的红色框架作为行程上限位结构，可限制平台的最大提升高度，还原电梯的行程限位设计逻辑。整个模型结构清晰，各部件连接关系明确，可直观展示流体传动在升降机构中的应用方式，为非常规驱动形式的升降设备设计提供创意参考，也可作为流体传动原理的教学演示模型使用，帮助理解流体压力驱动直线运动的实现逻辑。
