电机冷却用离心式散热飞轮结构设计

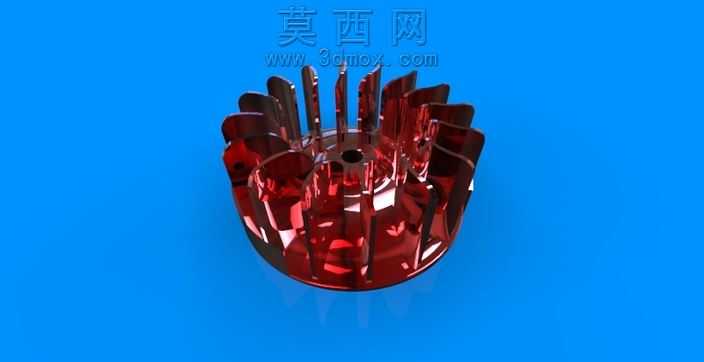

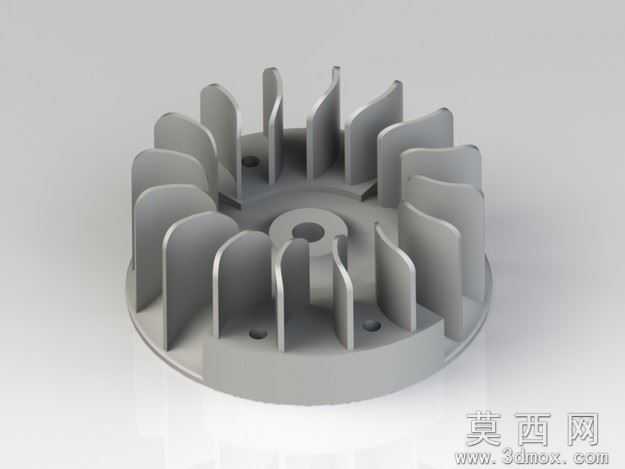

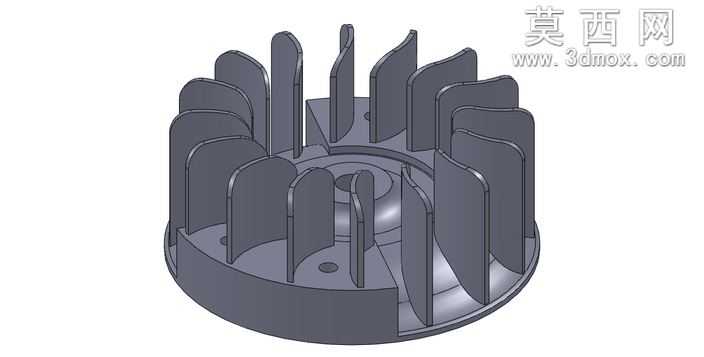

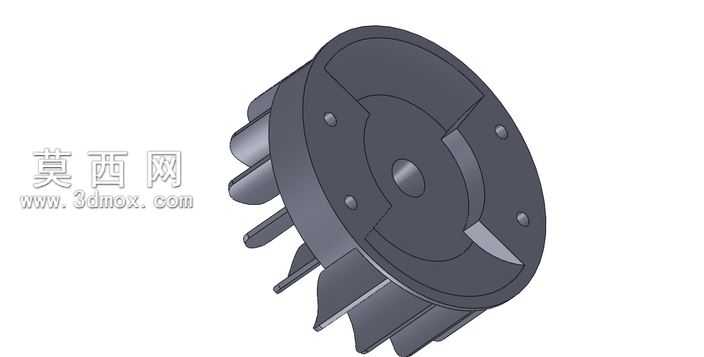

本模型为电机配套的冷却散热飞轮，采用SolidWorks进行全参数化三维建模，整体围绕电机运行时的风冷散热需求展开结构设计。建模过程中首先完成中心轮毂基准特征的搭建，精准匹配电机输出轴的装配孔径，预留轴键槽定位结构，保证飞轮与电机轴的同轴度与装配稳定性，避免高速运转时出现偏心抖动问题。主体轮盘采用一体化圆盘基座设计，基座边缘做圆弧过渡处理，减少应力集中的同时降低风阻损耗。轮盘上均匀排布多组弧形离心式散热叶片，叶片采用变曲率曲面造型，建模时通过引导线放样生成曲面实体，叶片根部与轮盘连接处做圆角加厚处理，提升结构强度，避免高速旋转时叶片发生形变或断裂；叶片沿圆周方向等角度阵列排布，相邻叶片之间形成流畅的导风流道，能够在飞轮随电机轴高速旋转时，利用离心效应将电机周边的热空气沿径向甩出，形成持续的定向气流，带走电机壳体表面的工作积热，实现主动冷却的功能。模型整体赋予哑光深灰工程塑料材质，模拟实际生产中采用的玻纤增强尼龙注塑材质效果，渲染时突出叶片曲面的流畅过渡与结构的厚重质感，清晰展现各部分的装配关系与结构细节。设计过程中充分考量了动平衡性能，所有叶片的重量、角度、尺寸完全一致，轮盘上预留的小型安装孔位用于装配时的动平衡调校，可根据实际测试结果添加配重，保证飞轮在高转速工况下运行平稳，降低运转噪音与振动。该飞轮结构紧凑，无需额外加装独立风扇即可实现电机散热，有效缩减电机整体的轴向安装尺寸，适配小型通用电机的紧凑安装场景，叶片的弧度与高度经过反复参数调整，在保证散热风量的同时尽可能降低风噪与转动惯量，兼顾散热效率与运行稳定性，整体建模逻辑清晰，特征参数可编辑，可根据不同功率的电机尺寸需求快速调整轮毂孔径、叶片数量、轮盘直径等参数，适配不同规格的电机冷却需求。
