16寸高性能轮辋与配套轮胎三维设计

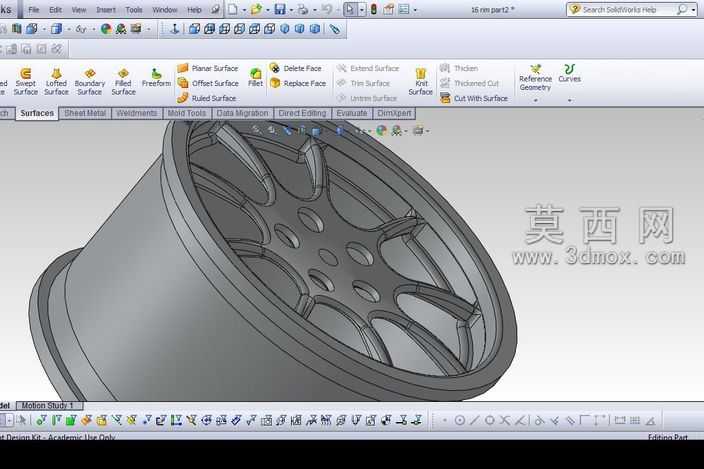

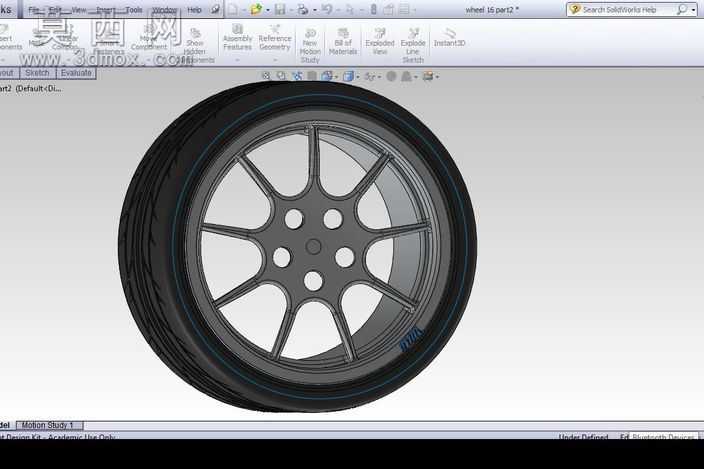

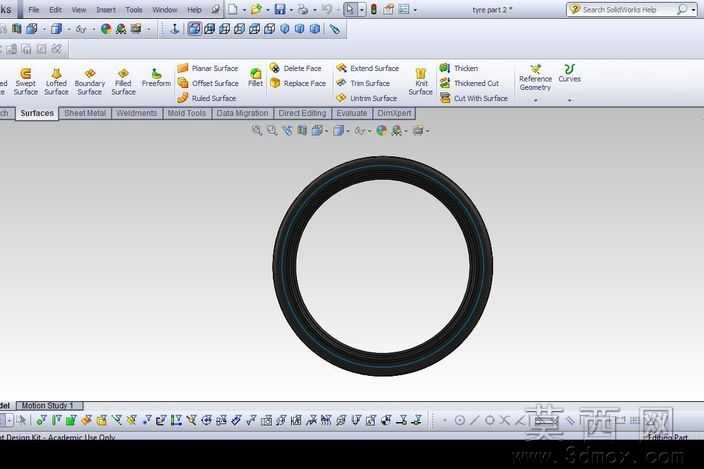

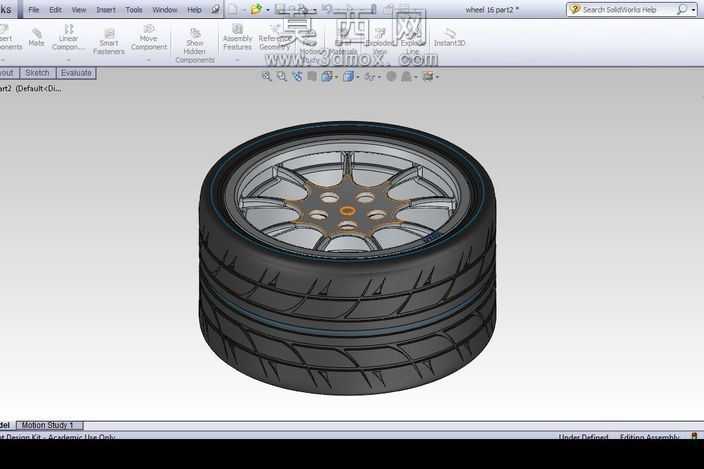

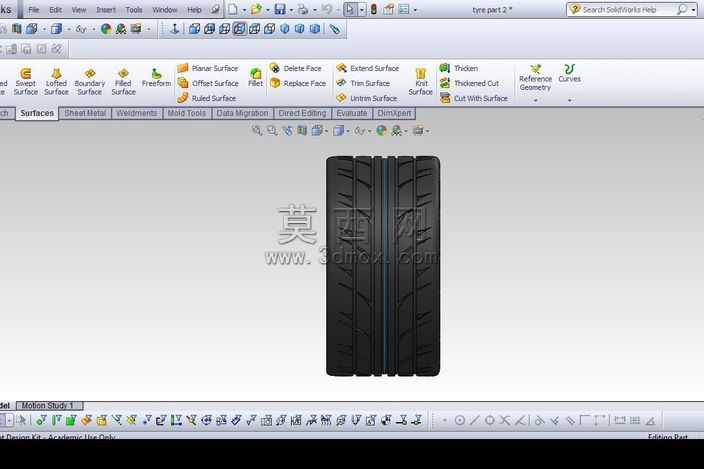

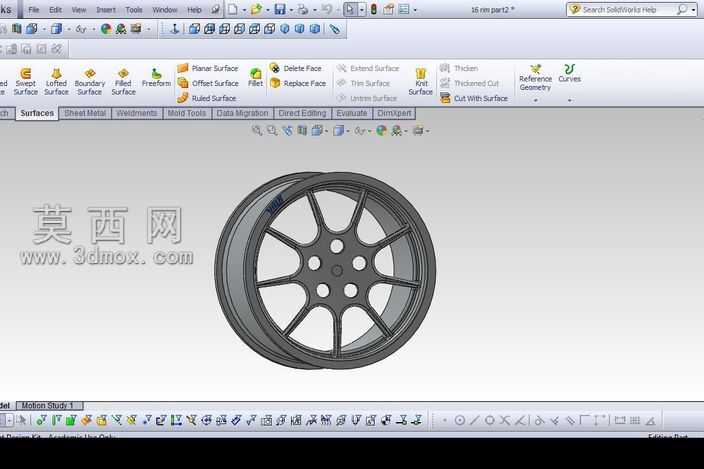

本作品为16寸规格的轮辋与配套高性能轮胎三维建模成果，建模过程依托三维设计软件完成，整体遵循真实车用部件的尺寸规范与结构逻辑开展设计。建模初期先梳理轮胎与轮辋的配合关系，明确245/40/16规格轮胎的断面宽度、扁平比、适配轮辋直径核心参数，以及16x10J铝轮圈的宽度、安装位尺寸基准，确保二者装配后无尺寸干涉，匹配精度符合实际装车要求。轮胎建模阶段，先绘制胎体的环形基础轮廓，通过曲面放样构建胎侧的弧形过渡结构，针对胎面的花纹沟槽、胎侧的标识区域做精细化曲面处理，还原高性能轮胎胎面的接地轮廓特征，胎体材质模拟橡胶的哑光质感，调整表面粗糙度参数还原真实轮胎的视觉效果，同时对胎唇与轮辋接触的密封部位做结构加厚处理，还原轮胎安装的卡合结构细节。轮辋建模阶段，以铝合金材质为基础设定材质参数，还原金属表面的细腻光泽与轻微反光特性，先构建轮辋的筒体基础结构，依次完成轮缘、胎圈座、轮辐安装位的结构建模，精准还原10J宽度轮辋的凸缘尺寸，确保与轮胎胎唇的配合尺寸完全契合，轮辋的安装孔位、中心定位孔结构都按照真实轮毂的装配标准设计，各部位的壁厚、过渡圆角都参考量产轮毂的工艺要求设置，避免出现不符合加工逻辑的尖锐结构或壁厚突变问题。整体建模过程中采用曲面与实体建模结合的方式，对轮胎的柔性曲面特征和轮辋的刚性金属结构分别做优化处理，既保证了外观的还原度，也确保模型具备合理的内部结构逻辑，可用于后续的装配模拟、渲染展示或是相关的结构验证工作，模型的各部件独立建模，可单独拆分查看结构细节，也可组合展示完整的车轮装配效果。
