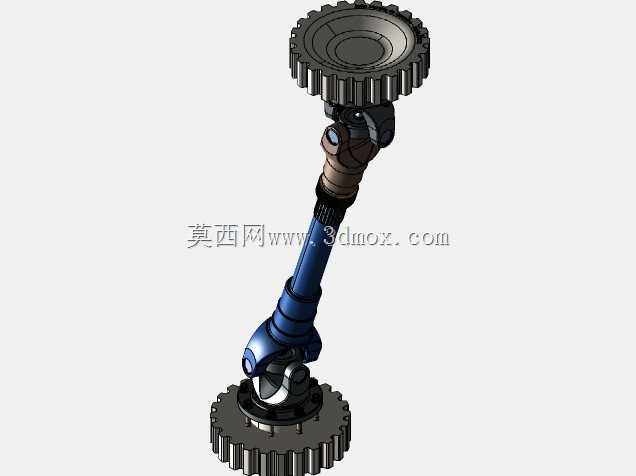

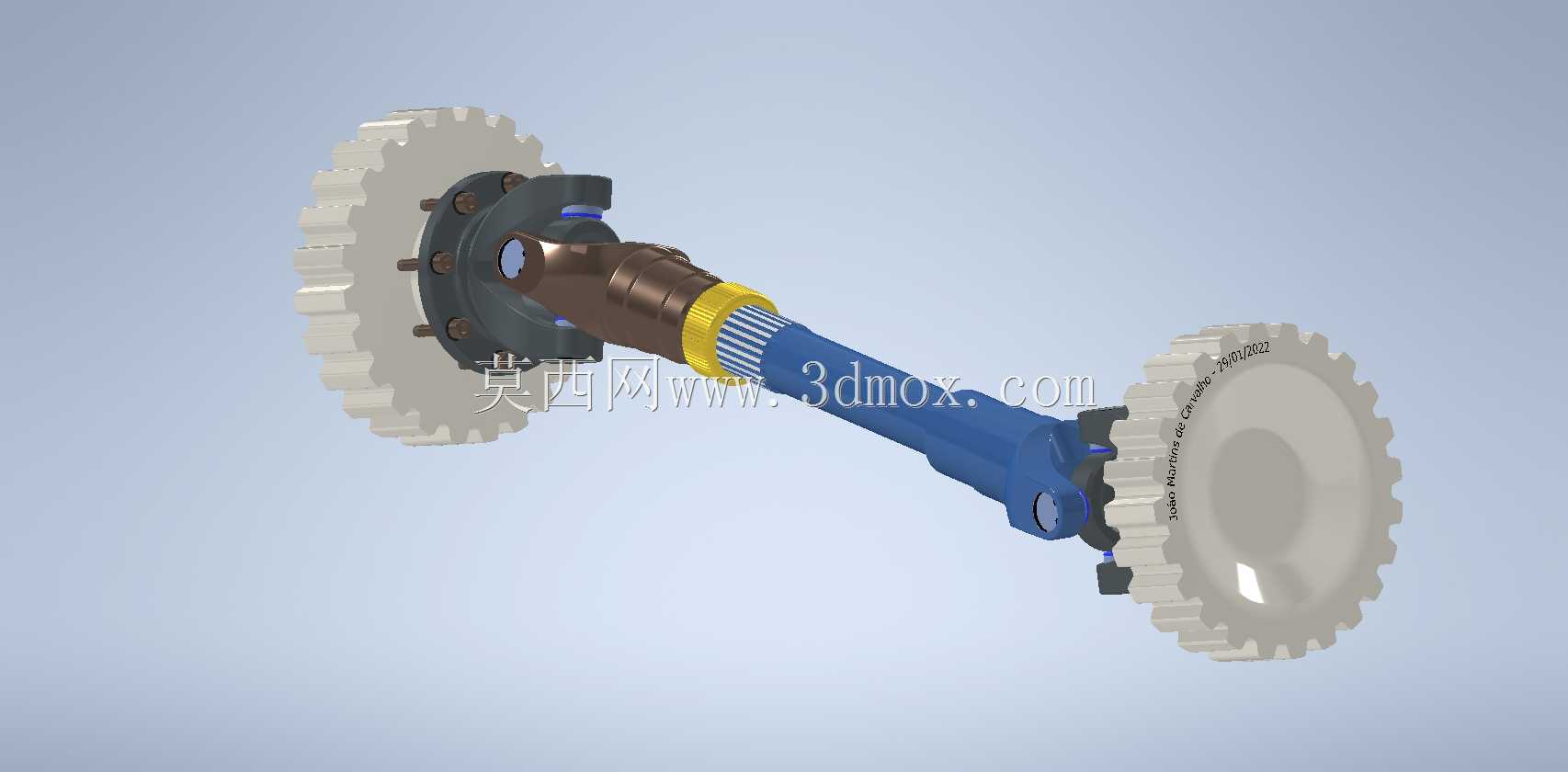

带两端齿轮的汽车动力传动轴结构

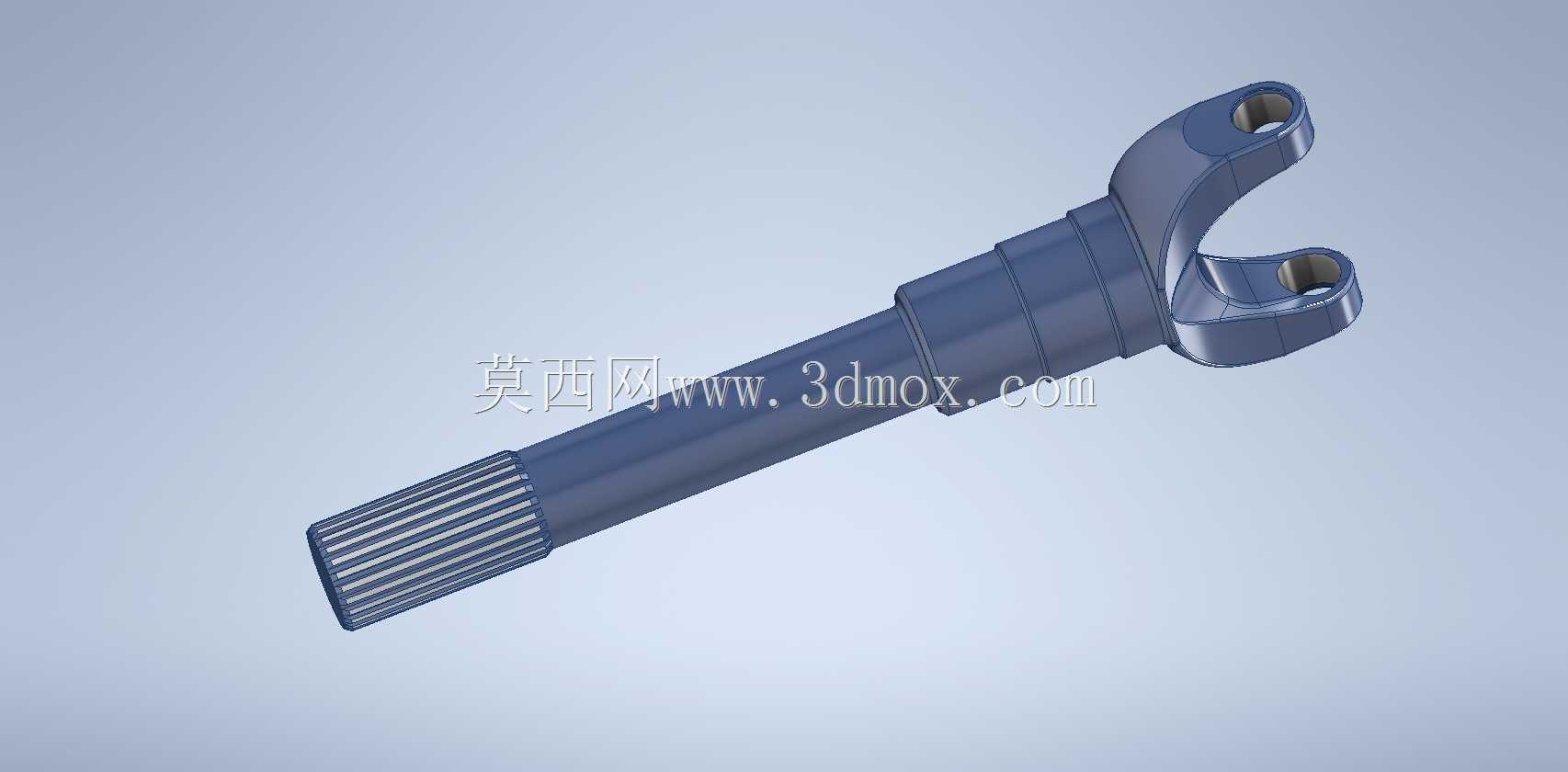

　　这款动力传动轴结构，核心应用场景覆盖乘用车辆、小型工程作业机械的底盘动力传输环节，主要承担差速器与驱动轮之间、或是分动箱与前后驱动桥之间的旋转动力传递任务，能够在底盘悬架跳动带来的轴间夹角、轴向距离持续变化的工况下，保持稳定的扭矩输出，不会因为安装位置的相对位移出现动力中断或是额外的传动冲击。从结构设计逻辑来看，两端集成的传动齿轮直接与对接端的啮合齿轮组配合，省去了额外加装连接法兰的装配步骤，既压缩了传动链路的整体轴向尺寸，也减少了连接节点带来的传动间隙累积。轴身采用分段式结构设计，中间的花键滑动副可以适配轴向长度的动态变化，当车辆经过颠簸路面、悬架上下摆动时，花键段可以自由伸缩补偿长度差，避免轴体因为硬拉扯出现弯曲变形甚至断裂。

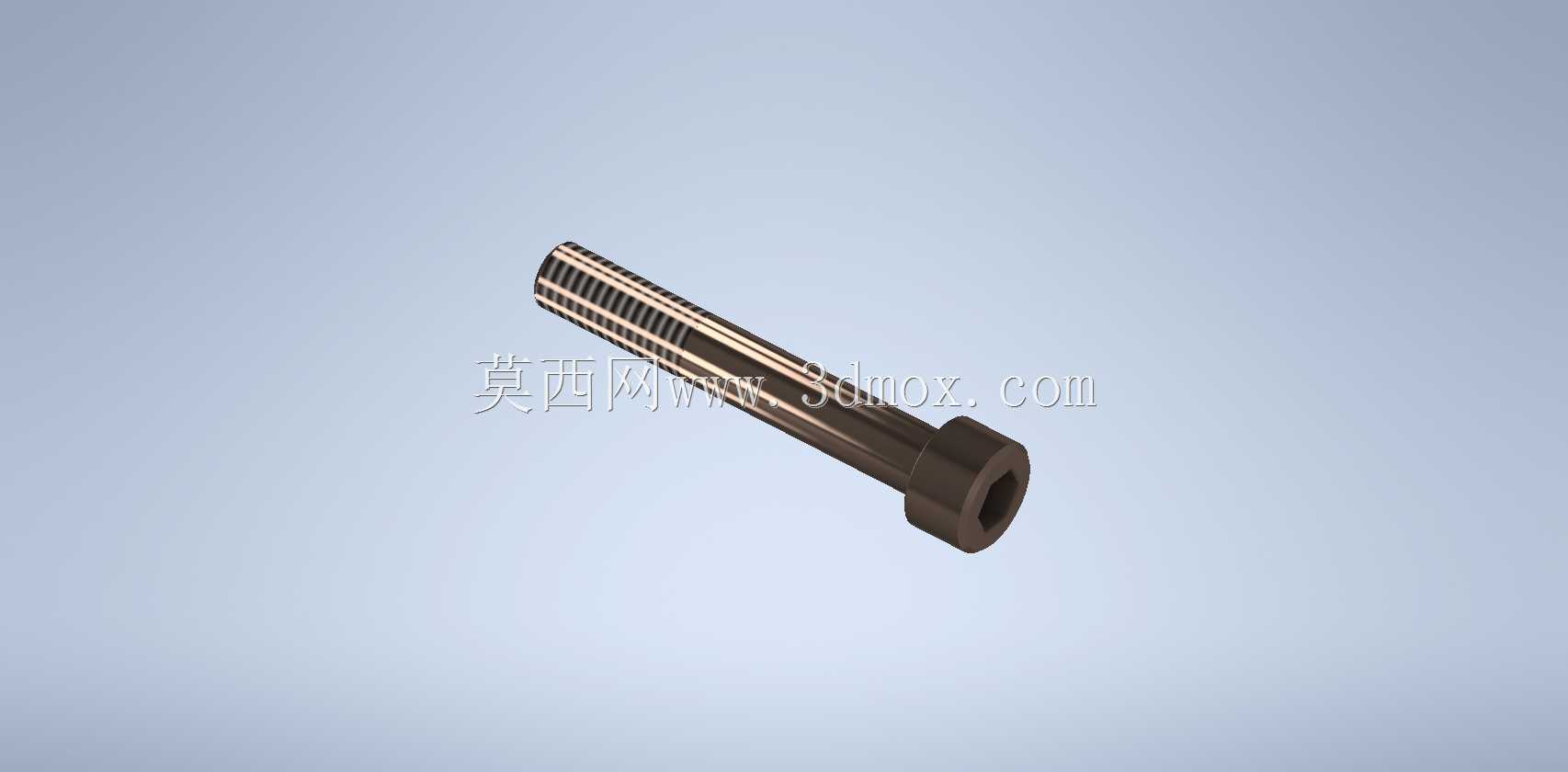

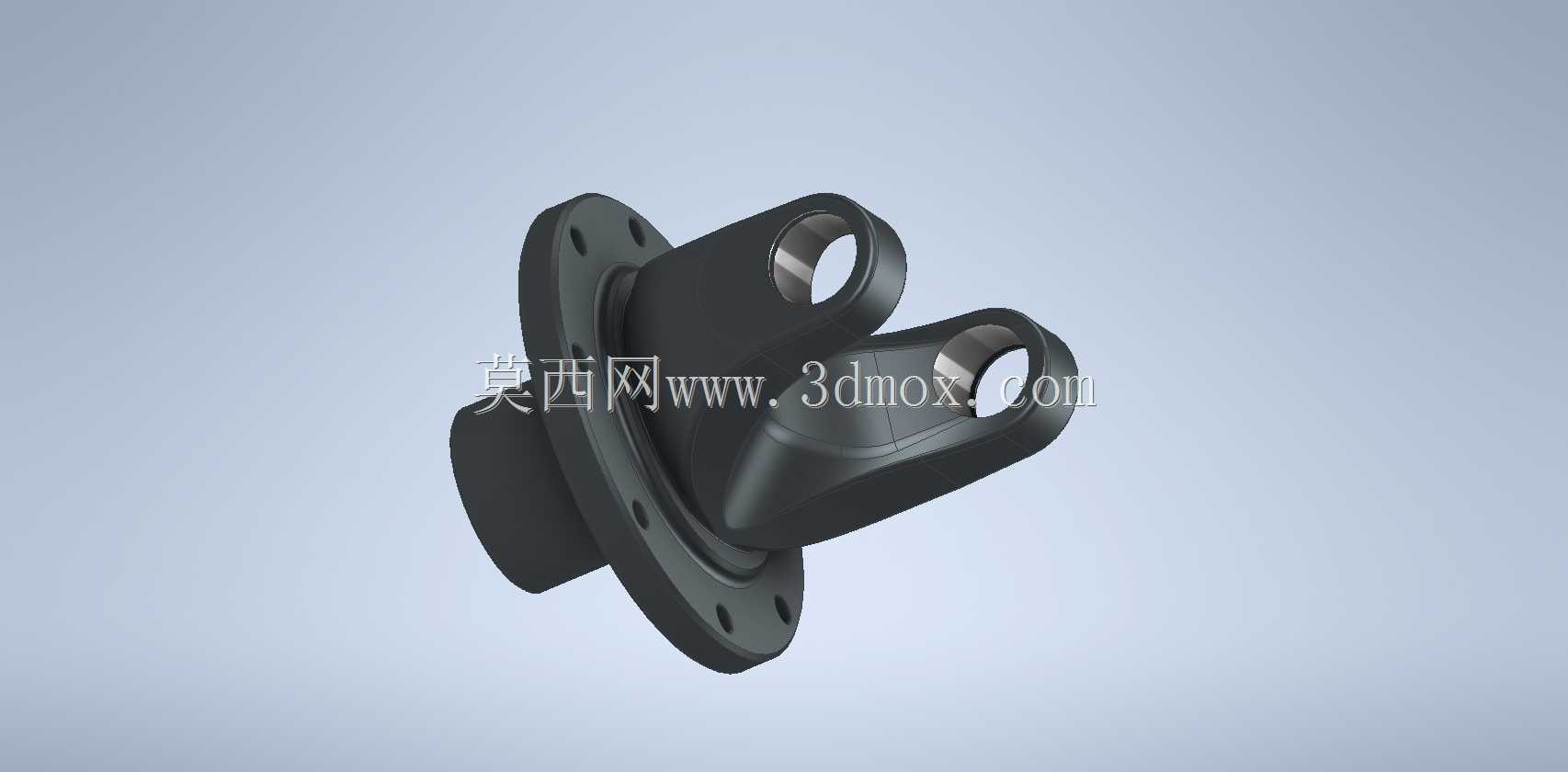

　　轴体外部的防护结构能够阻挡行车过程中飞溅的泥沙、积水侵入花键配合面，减少滑动副的磨粒磨损，延长部件的实际使用寿命。两端的连接盘采用多螺栓均匀排布的紧固方式，螺栓孔的位置度公差控制在0.02mm以内，保证装配后两端齿轮的啮合齿面接触面积达到设计要求，避免偏载导致的轮齿早期点蚀失效。从安装边界来看，轴体的最小回转半径经过校核，在最大摆角工况下不会与周边的底盘护板、悬架摆臂、制动管路等部件发生运动干涉，装配时仅需要保证两端齿轮的啮合间隙在0.1-0.3mm的合理区间，花键部位涂抹适配的润滑脂即可完成安装，不需要额外做复杂的同轴度调校。设计过程中针对轴体的临界转速做了仿真校核，确保常用工作转速区间远低于轴体的一阶临界转速，

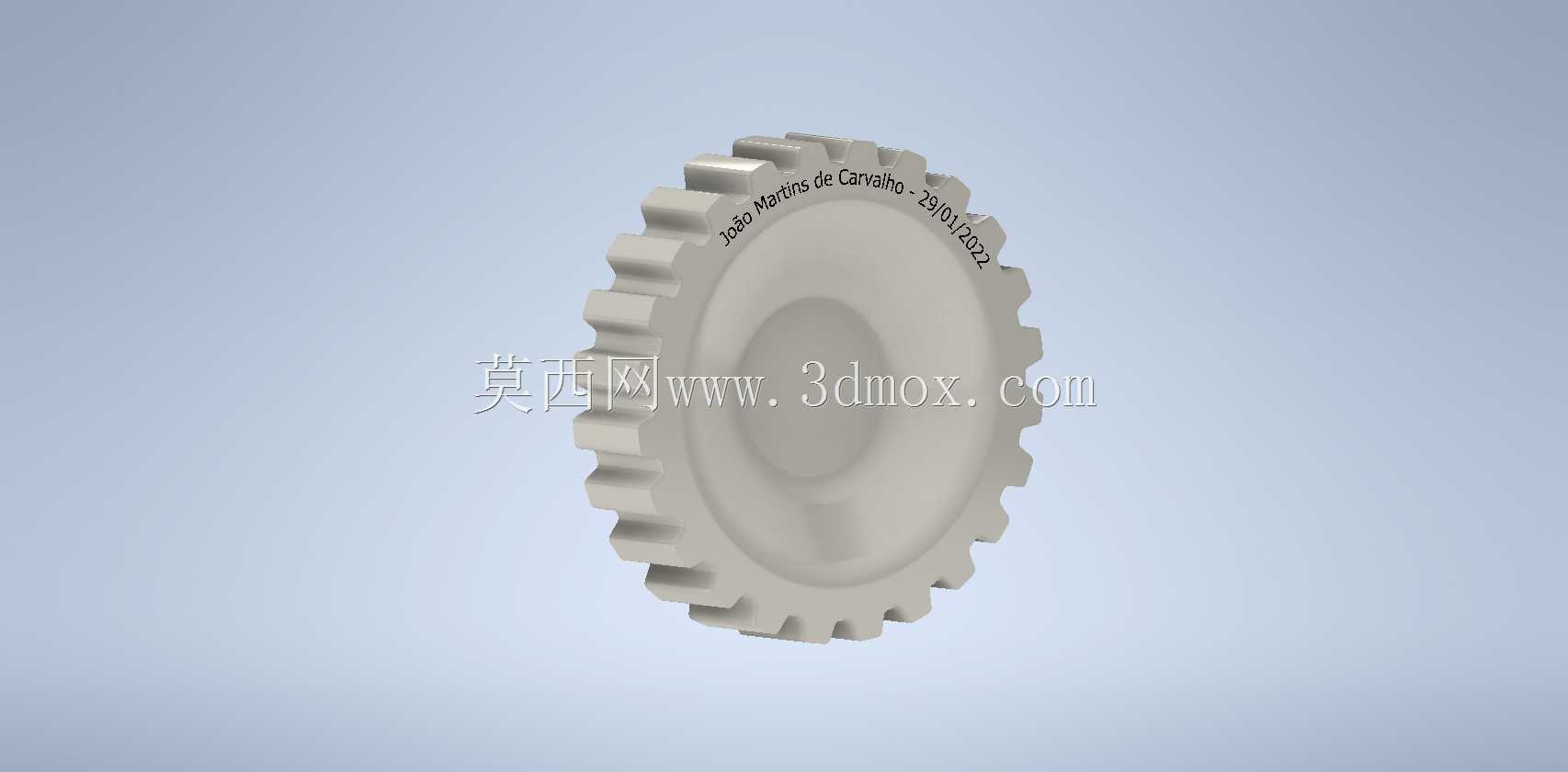

　　避免高速运转时出现共振抖动，同时对轴身的扭转强度做了有限元分析，在额定扭矩1.5倍的过载工况下，最大应力集中点的应力值仍低于材料的屈服强度，能够应对短时急加速、脱困等大扭矩输出的使用场景。两端齿轮的齿形采用渐开线圆柱直齿设计，加工工艺成熟，啮合传动的效率更高，同时具备一定的安装误差容错能力，降低了装配环节的精度要求。
