适配Arduino模块的黄铜材质5mW红色激光发射头

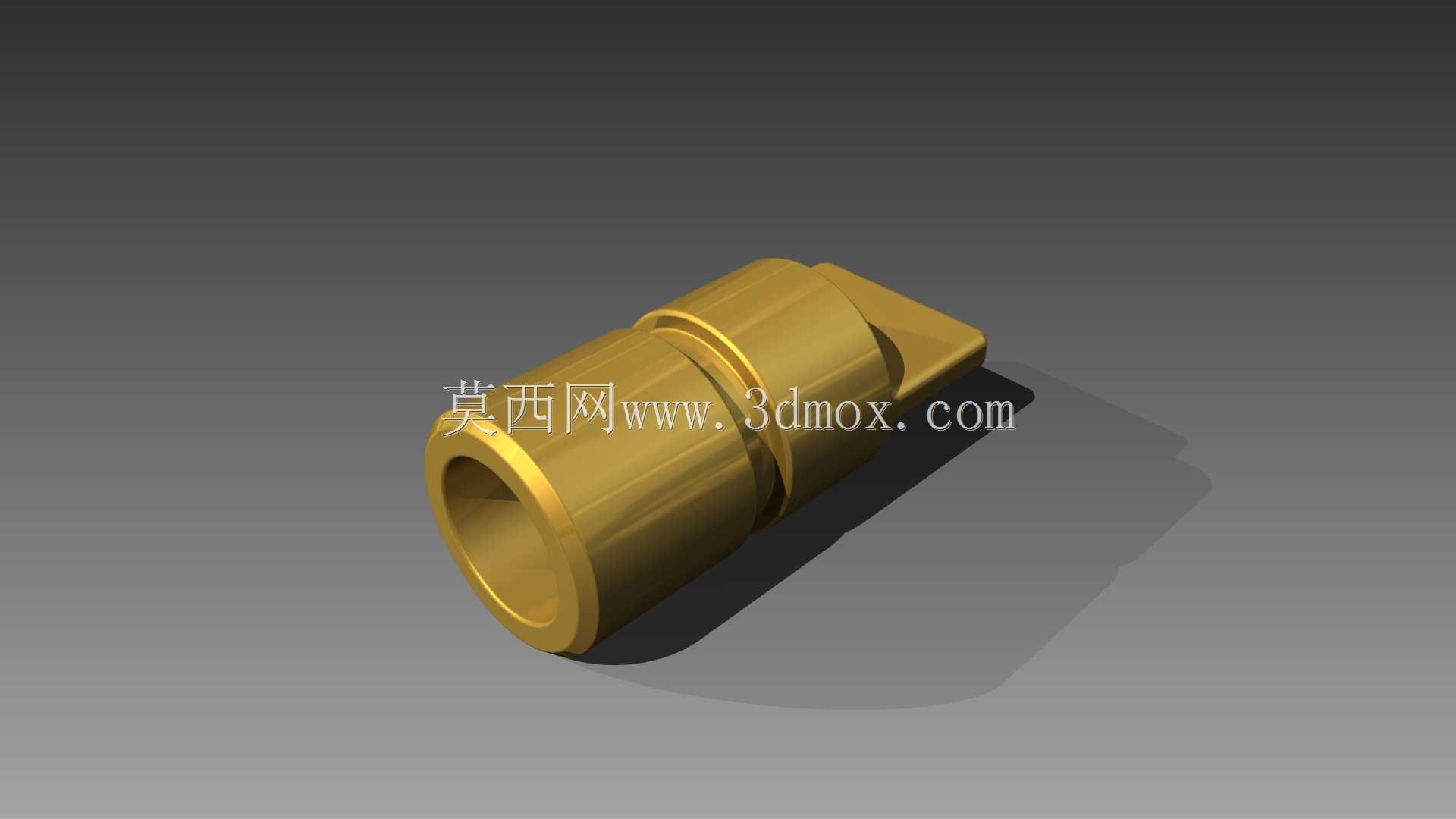

　　在小型电子制作、开源硬件项目、桌面级定位辅助装置的搭建场景里，这类小功率红色激光发射头是出镜率极高的基础配件，很多做创客项目、小型工装定位改造的工程师，都接触过同规格的市售成品。这次建模还原的5mW红色激光头，完全参照市面流通的常规量产款尺寸做逆向复刻，没有做多余的造型改动，核心目标就是保证模型的安装适配性，能直接导入各类装配体里做干涉检查、布局模拟，不用再反复核对安装位的尺寸偏差。

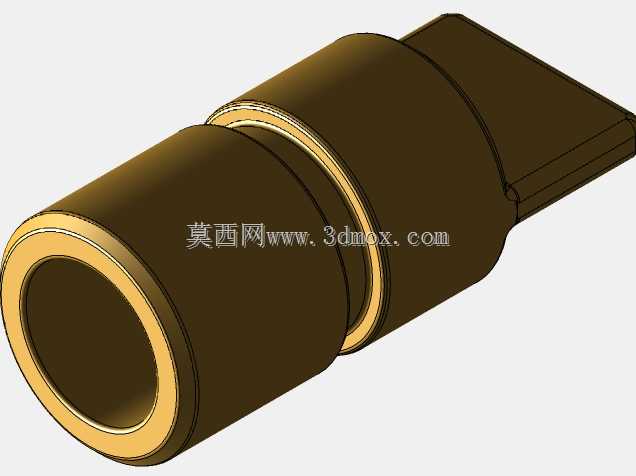

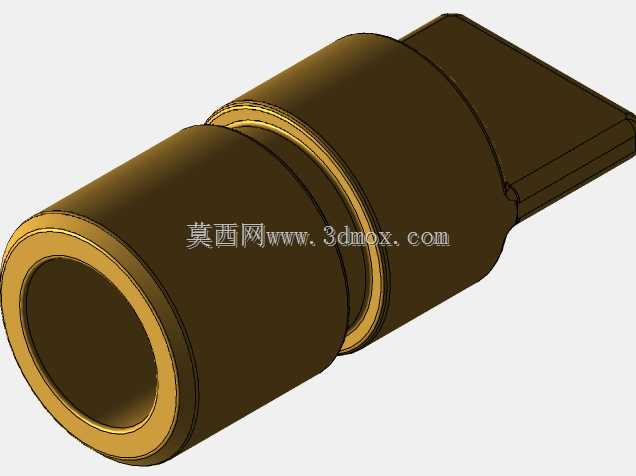

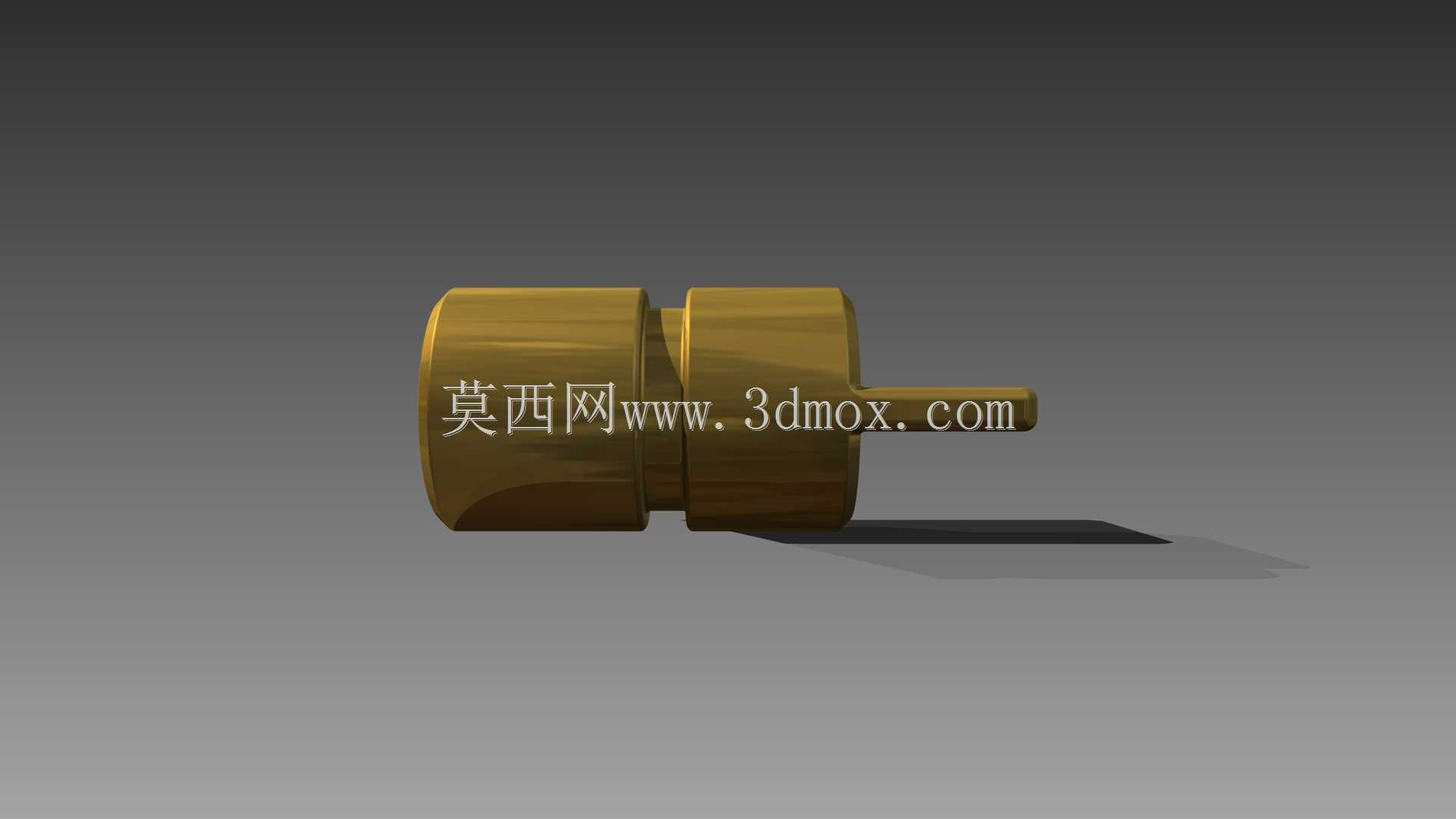

　　从结构设计逻辑来看，整个激光头采用全黄铜壳体加工，外壳做了两段式阶梯轴结构，靠近发射端的轴段直径更大，尾部带细圆柱出线端，这种结构是为了适配常见的卡装、螺纹锁附两种安装方式：大直径轴段可以直接卡入对应内径的安装孔做紧配固定，也可以在壳体外侧加工细牙螺纹，配合螺母锁紧在设备面板上，尾部的细柱段用来预留焊线、套热缩管的空间，不会和周边的电路板、结构件产生走线干涉。建模过程中特意还原了黄铜壳体的表面加工纹理，没有做过度的镜面抛光处理，和实际车削加工出来的零件表面质感保持一致，做装配渲染的时候能更贴近真实成品的视觉效果。

　　实际使用场景里，这类5mW功率的红色激光不会产生过高的热负荷，不需要额外加装散热结构，工作电压匹配常规的Arduino开发板IO口输出范围，直接搭配限流电阻就能驱动，常被用来做小型激光指示装置、桌面雕刻机的定位标线、简易激光报警器的发射端、学生电子竞赛的信号发射部件。做结构设计的时候，最需要注意的就是安装边界的预留：激光头的发射端面要比安装面板突出1-2mm，避免面板遮挡激光出射路径，尾部出线位置要预留至少5mm的走线弯折空间，防止焊线位置被结构件挤压出现虚焊脱落。另外建模时严格对齐了实际产品的同轴度要求，激光发射孔的轴线和壳体轴线完全重合，安装后不需要额外调整角度就能保证激光出射方向和安装基准面垂直，能减少装配阶段的调试工作量。

　　很多工程师在做开源硬件相关的结构设计时，往往会忽略这类小配件的精确建模，随便用一个圆柱代替，等到实际打样装配的时候才发现安装孔尺寸不对、和周边零件干涉，反而要反复修改图纸。这个模型完全按照实物的尺寸比例构建，每一段轴径、总长、出光口的尺寸都和市售成品一致，不管是用来做项目的装配模拟、安装位的尺寸校核，还是做产品展示的渲染素材，都能直接使用，不需要再做额外的尺寸调整。黄铜材质的壳体除了基础的防护作用，还能起到一定的电磁屏蔽效果，减少周边电路对激光驱动模块的信号干扰，保证激光输出的稳定性，这也是这类小功率激光头普遍采用黄铜外壳的核心原因，建模的时候也保留了壳体的壁厚参数，能直观看到内部的元器件容纳空间，方便做配套的驱动电路板布局设计。
