多工位工业脚踏控制装置结构设计

　　这类脚踏控制装置多用于需要双手持续执行物料摆放、工件夹持、对位调整的作业场景，在冲压加工工位、小型装配流水线、焊接辅助工位、非标检测设备旁都能见到这类部件的身影，作业人员可通过脚部踩踏完成对应工序的触发指令，完全解放双手完成核心操作动作，避免手部在操控面板与作业区间反复移动带来的效率损耗与安全隐患。

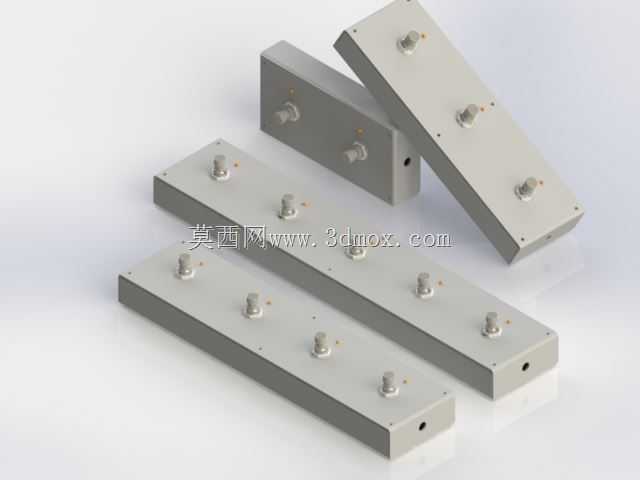

　　从结构设计来看，该系列脚踏控制器采用长方体金属壳体作为承载主体，不同长度规格对应不同的控制点位数量，短款壳体适配单路或双路控制需求，长款壳体可布置四到六个独立控制触发单元，每个触发单元顶部设置带定位标识的操作钮，侧面预留电气接线通孔，壳体边角做小倒角处理，避免安装与日常使用过程中剐蹭作业人员线缆或工服。壳体采用硬质金属材质加工，表面做哑光耐磨处理，可适配车间内多粉尘、偶尔有切削液飞溅的作业环境，长期踩踏使用不会出现壳体变形或表面涂层脱落的问题。

　　设计过程中优先考虑了安装边界的适配性，壳体底部为平整安装面，可直接通过螺栓固定在设备旁的地面支架或者设备基座延伸平台上，不同规格的壳体宽度保持统一尺寸，安装孔位采用等间距排布设计，现场更换不同点位数量的控制器时无需重新打孔调整安装位置，降低产线改造的施工成本。每个独立控制单元的触发行程经过调校，踩踏反馈力度适中，不会因为力度过轻导致误触发，也不会因为踩踏阻力过大增加作业人员的脚部疲劳，触发点位旁设置的微小标识点可帮助作业人员在视线不离开加工区域的情况下，通过脚部触感快速分辨不同控制位对应的功能，比如点位对应设备启动、急停、工位切换、夹具松紧等不同指令。

　　在实际布线设计上，壳体侧面的接线孔预留了足够的线缆穿入空间，内部可容纳多组控制线缆的接线端子排布，不同控制回路之间设置隔离结构，避免车间复杂电磁环境下出现信号干扰问题，壳体的密封结构可阻挡日常清扫时的水渍、加工产生的细小金属碎屑进入壳体内部，降低内部触点接触不良的故障概率。不同长度规格的控制器可覆盖从单工位独立设备到多工序联动工位的不同控制需求，单台设备可根据操作习惯选择横向排布或者纵向排布安装，适配不同站位的作业人员操作习惯，不需要额外加装转接支架即可完成装配。
