带刹车方形顶板万向工业脚轮结构

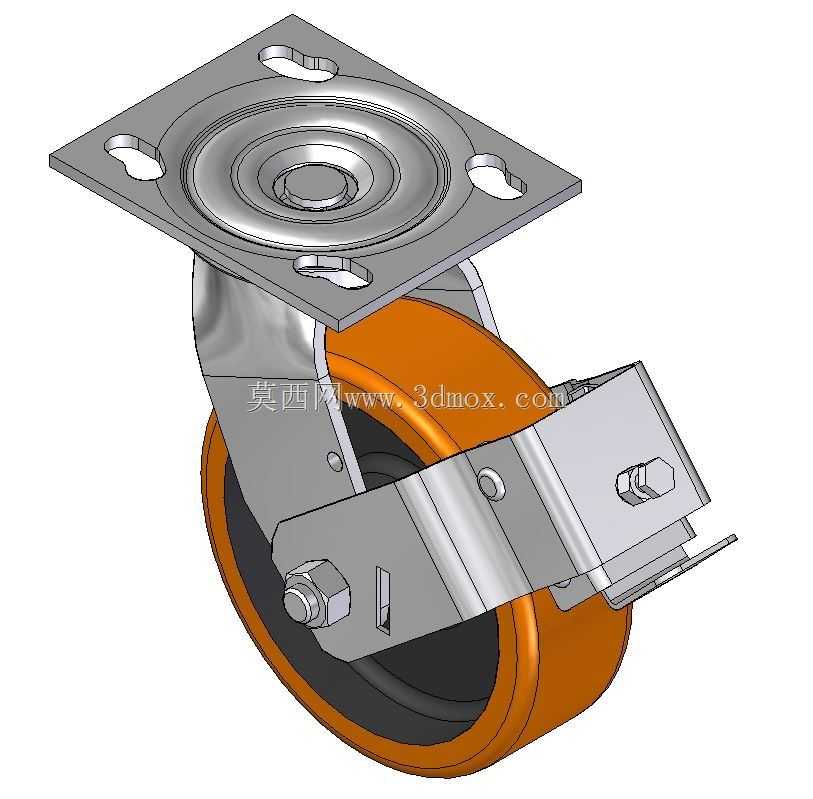

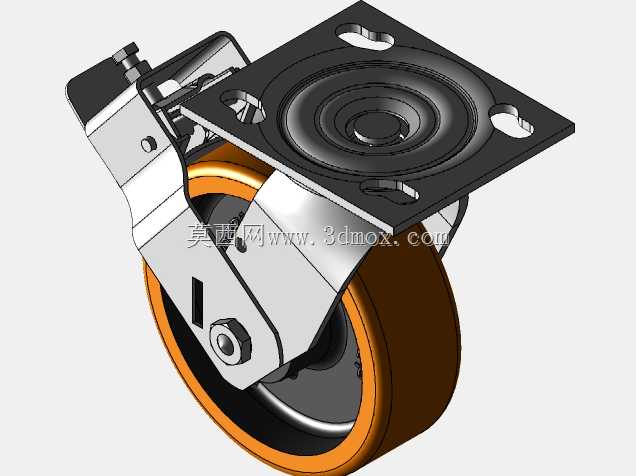

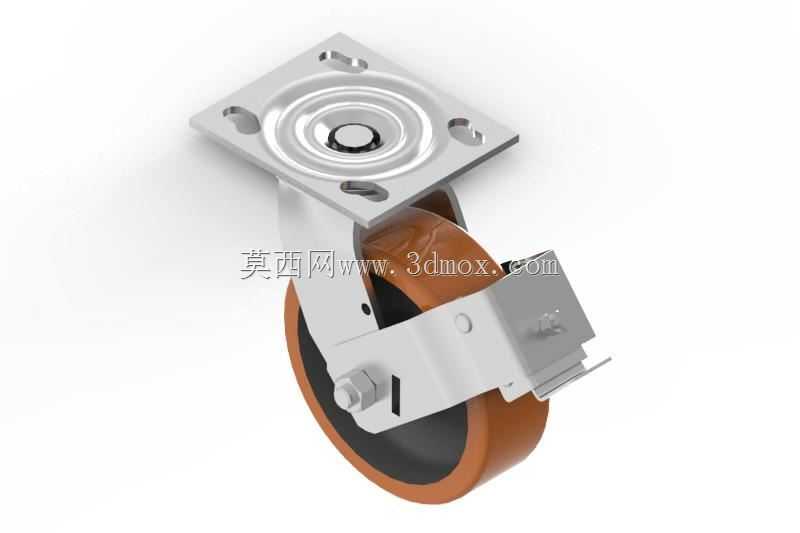

　　这款带刹车的方形顶板万向脚轮，在工业场景里的适配范围极广，从车间轻型物料周转车、自动化设备旁的工具挂架，到仓储区的轻型货架、生产线边的工位操作台，都能看到这类脚轮的应用，它的核心作用是在保证设备可灵活移位的同时，能通过侧边的刹车结构快速锁定轮体与转向支架，避免设备在作业过程中出现意外滑移。从结构设计来看，顶部的方形安装板预留了四个腰型安装孔，这类孔位的设计初衷是抵消安装面的加工公差，现场安装时不需要严格对齐孔位的绝对坐标，只要孔位落在腰型孔的调节范围内就能完成固定，安装板下方的回转支承采用了双层滚珠滚道结构，相比单滚珠结构的转向支架，它的侧向承载能力更强，在设备受到侧向推力时不会出现支架卡滞、转向不畅的问题，

　　轮架部分采用了加厚的冲压钢板折弯成型，支架与轮体的连接轴做了铆压防脱处理，长期受震动冲击也不会出现轴销脱落的故障。轮体部分采用了聚氨酯包胶结构，内芯为硬质工程塑料，外层的聚氨酯胶层硬度控制在邵氏85A左右，这个硬度区间的胶层既不会因为过软导致推行时滚动阻力过大，也不会因为过硬在环氧地坪、瓷砖地面上推行时产生过大噪音，同时胶层具备一定的抗碎屑能力，车间地面常见的铁屑、塑料边角不会轻易嵌入胶层造成轮体跳动。侧边的刹车结构采用了踏板式双刹设计，踩下刹车踏板时，顶部的金属卡块会嵌入回转支架的齿槽内锁定转向，同时下方的刹车块会紧紧抵在轮面锁定滚动，不需要分别操作转向锁和滚轮锁，单脚踩踏就能完成双重锁定，解锁时只需要向上抬起踏板即可，

　　操作逻辑符合一线作业人员的操作习惯。在安装边界上，这款脚轮的顶板安装尺寸适配市面上多数轻型工业设备的底部安装位，安装时需要注意设备底部的安装面平面度公差不能超过1mm，否则会导致安装板受力不均，长期使用后出现支架变形，单轮的额定承载适配轻型移动设备，选型时需要按照设备总重量乘以1.2的安全系数来匹配脚轮数量，避免单轮过载导致胶层脱胶、支架断裂。在三维建模过程中，这类脚轮的建模重点在于回转部分的配合间隙，转向支架与顶板的回转间隙控制在0.2mm到0.3mm之间，既保证转向灵活不会卡滞，也不会因为间隙过大出现转向旷量，刹车结构的运动行程需要做干涉检查，确保踏板踩下到底时，刹车块能完全贴合轮面，同时卡块能完全卡入转向齿槽，不会出现半锁状态导致刹车失效。
