BIC按动式自动铅笔结构三维建模作品

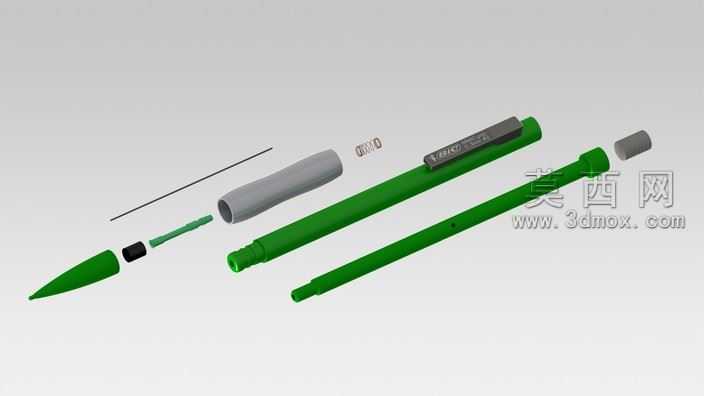

本作品为BIC经典按动式自动铅笔的全参数化三维建模成果，建模过程严格参照实物的实际尺寸比例完成，完整还原了该款自动铅笔的全部组成部件与装配逻辑。建模阶段首先梳理自动铅笔的整体结构组成，将产品拆分为笔尖护芯管、笔芯夹持锁紧组件、按动出芯机构、笔杆主体、笔夹、橡皮擦盖帽、内置笔芯储放腔、复位弹簧等独立零部件，针对每个部件的外形特征与功能结构逐一进行草图绘制与特征建模。对于笔杆主体的绿色哑光塑料外观，建模时通过曲面放样与抽壳特征完成中空笔杆的腔体结构，精准预留了笔夹安装卡槽、按动端配合台阶、笔尖端螺纹连接位的结构尺寸，保证各部件装配时的配合精度符合实际产品的公差要求。针对笔夹部分，建模时还原了其弧形贴合笔杆的曲面造型与端部的卡扣结构，通过圆角特征处理笔夹边缘的过渡位置，还原实物的握持触感与装配贴合度。笔尖部分采用锥形曲面建模，精准还原护芯管的细小通孔结构，保证笔芯可顺畅从笔尖伸出的结构逻辑；内部的锁紧卡头结构采用多实体建模方式完成，还原其夹持笔芯、按动时松开锁紧的活动结构逻辑，复位弹簧采用螺旋扫描特征完成，还原弹簧的节距、线径与自由长度参数，可模拟按动时弹簧压缩复位的运动效果。橡皮擦盖帽部分采用软胶材质的质感表现，建模时还原其端部包裹笔杆的配合结构与橡皮擦的嵌装槽位，内置的铅芯储放腔与笔杆内部腔体连通，还原实物可存放备用铅芯的实用结构。材质渲染阶段，针对不同部件的材质特性分别调整材质参数：笔杆主体采用半哑光绿色塑料材质，调整漫反射粗糙度参数还原BIC铅笔经典的磨砂塑料质感；笔夹与内部金属卡头采用哑光金属材质，调整金属度与反射参数还原镀锌金属件的质感；橡皮擦部分采用浅灰色软橡胶材质，调整次表面散射参数还原软胶的半透明质感；铅芯采用深灰色石墨材质，还原石墨的细微颗粒质感；弹簧采用亮面金属钢丝材质，还原弹簧的金属光泽。整体装配完成后可实现爆炸视图展示效果，清晰呈现每个部件的位置与装配关系，完整还原该款经典自动铅笔的结构设计逻辑，可用于文具产品结构展示、建模教学参考等场景。
