立式单缸站立式蒸汽引擎结构设计

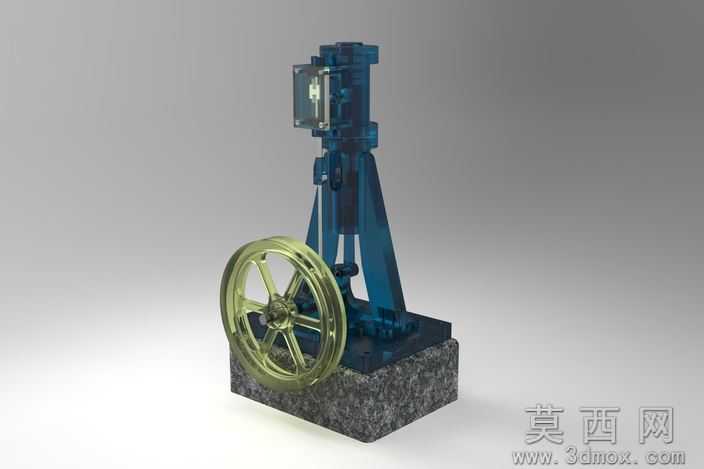

本作品为立式站立布局的单缸蒸汽引擎三维建模设计，整体采用立式塔状支撑架构搭配侧置大直径传动飞轮的布局形式，建模过程中严格遵循老式蒸汽引擎的实际运行逻辑进行结构还原，对各部件的装配关系、运动干涉情况做了完整校验。建模阶段首先完成底座部分的构建，采用仿石材纹理的基座造型，为整台引擎提供稳定的支撑基础，基座上方设置立式支撑框架，框架采用通透的桁架式结构，既保证支撑强度又能清晰展示内部的汽缸、活塞、连杆传动结构，框架主体赋予半透明深蓝色工程塑料质感材质，可直观呈现内部传动组件的排布与运动路径。汽缸部分设置在立式框架的上部区域，配套设计了蒸汽进排气阀组、活塞往复机构，侧置的大直径飞轮采用金属黄铜质感材质，对轮辐、轮缘的细节做了精细化建模，还原了老式铸铜飞轮的厚重质感，飞轮通过曲轴连杆机构与汽缸内的活塞相连，完整复现蒸汽压力推动活塞往复运动、进而带动飞轮旋转输出动力的完整传动链路。渲染阶段采用柔和的影棚布光方案，通过多角度光源突出不同材质的质感差异：半透明框架的通透感、金属飞轮的金属光泽与细微做旧质感、基座的粗糙石材质感都得到了清晰呈现，同时通过材质透明度的合理设置，让内部结构既可见又不会过度抢眼，兼顾了外观展示与结构展示的双重需求。设计过程中重点考量了立式蒸汽引擎的结构合理性，对各传动部件的运动行程、配合间隙做了符合机械原理的参数设置，确保模型可直观演示蒸汽引擎的工作过程，整体造型还原了早期固定式蒸汽引擎的经典外观特征，结构完整细节丰富，可用于机械原理教学演示、老式动力机械结构研究等场景。
