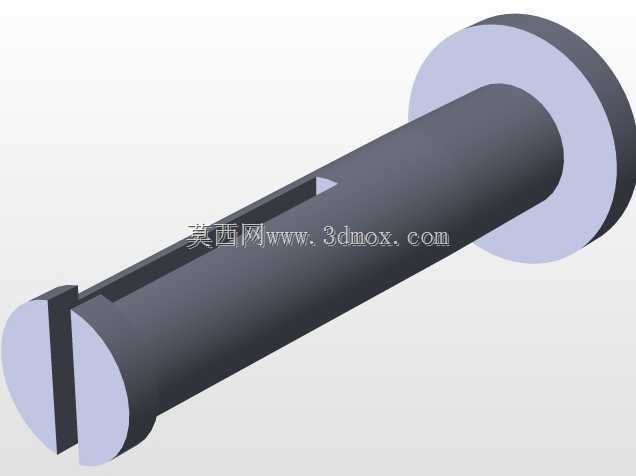

开槽盘头带侧槽轴销类紧固连接件

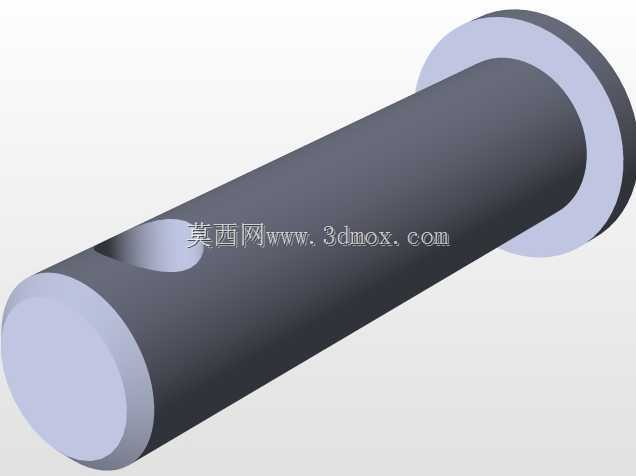

　　这类带侧开槽的盘头轴销，在常规机械装配场景里常承担定位、铰接以及辅助限位的功能，区别于普通圆柱销的光杆设计，杆身开设的通槽可配合卡簧、锁片或者嵌入的定位键使用，避免装配后受轴向窜动、振动载荷影响出现松脱移位。盘头的大直径端面能在安装时提供更大的承压接触面，降低连接件表面的局部压应力，适配薄板类安装基材时不会出现端头压溃基材的问题，头部开设的一字槽可配合一字螺丝刀完成预紧定位，在狭小安装空间里比需要环向操作的圆柱销更易调整装配位置。设计这类零件时，首先要匹配安装孔的公差配合要求，杆身直径通常选取h7或者m6的公差带，兼顾装配顺滑度与连接后的定位精度，杆身侧槽的宽度要适配对应规格的轴用卡簧尺寸，

　　槽的位置距离端头的尺寸需要结合被连接件的总厚度计算，保证卡簧装入后能完全贴合被连接件端面，不会出现轴向窜动间隙。盘头的直径与厚度设计要考虑安装时的扭矩承受能力，过薄的盘头在拧紧定位时容易出现端头变形，过厚的盘头则会占用额外的装配空间，影响周边零件的布局。从安装边界来看，这类轴销的轴向总长度需要覆盖所有被连接件的厚度，同时预留出卡簧或者锁片的安装空间，杆身插入端通常会做小尺寸的倒角处理，方便装配时快速对准安装孔，避免硬敲导致孔口或者杆端变形。在传感器安装、仪器仪表内部铰接结构、小型传动机构的定位场景中，这类零件的使用频率很高，比如在传感器的安装支架铰接位置，它可以作为转轴实现支架的角度调整，同时杆身的侧槽可以穿入限位销钉，

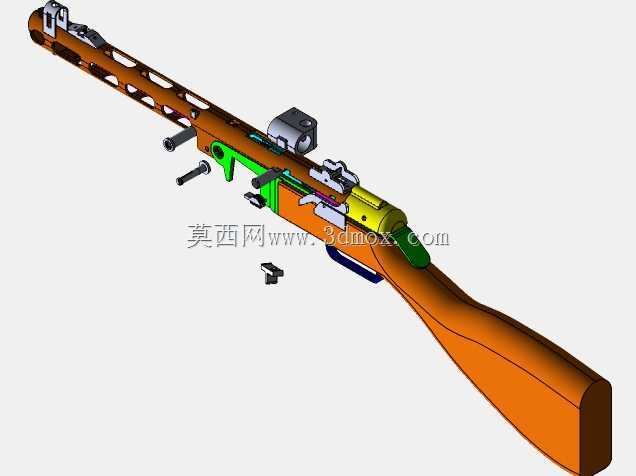

　　限制支架的调整角度范围，避免调整过度扯断传感器的连接线；在小型枪械类教具模型的结构装配中，这类轴销也可作为枪身部件的铰接定位件，保证各活动部件转动顺畅无卡滞。建模过程中需要注意槽口的锐边倒钝处理，实际加工时这些锐边如果不做处理，装配时容易划伤操作人员，也会在长期受载时出现应力集中导致槽口开裂，盘头与杆身的衔接位置要做小圆角过渡，降低应力集中系数，提升零件的抗疲劳载荷能力。
