ZF41瞄准镜配套安装支架结构设计

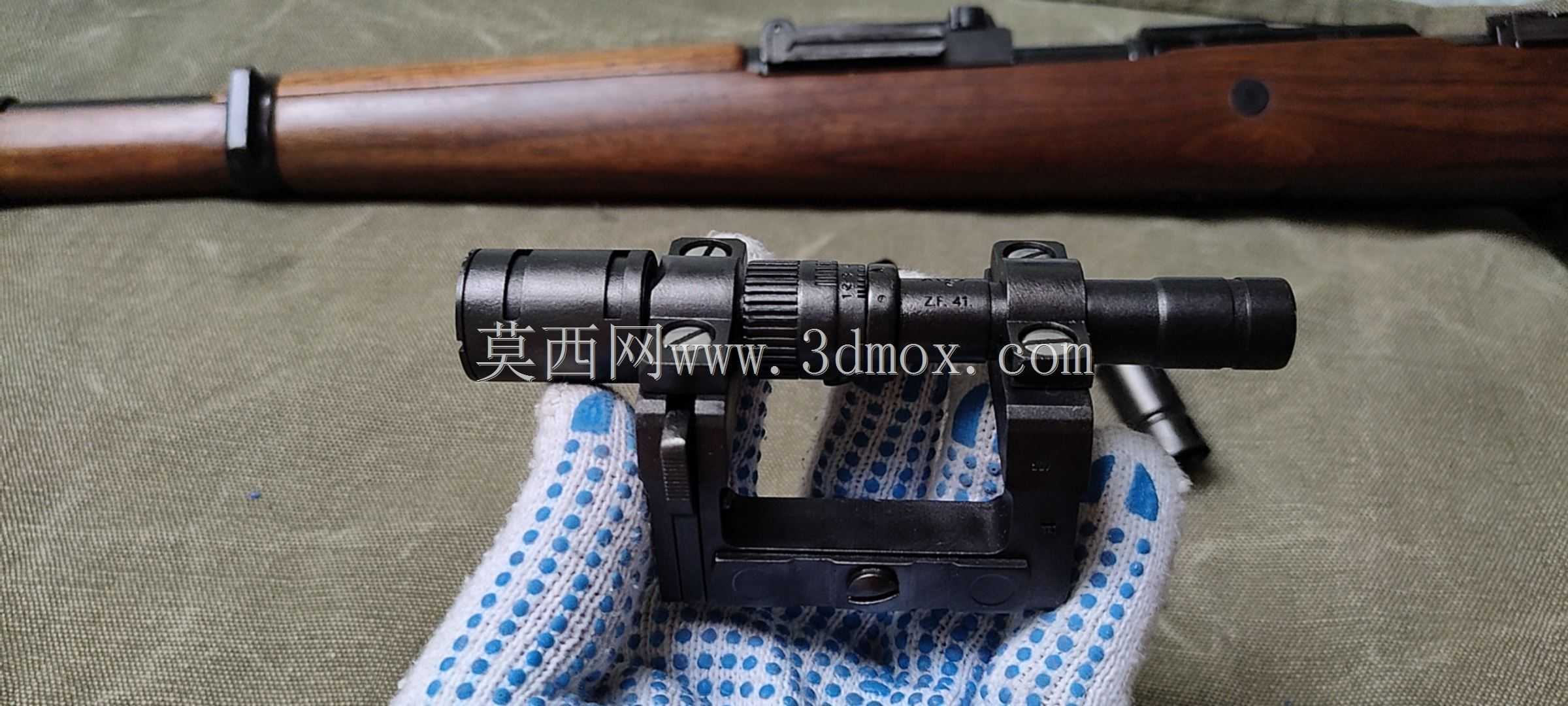

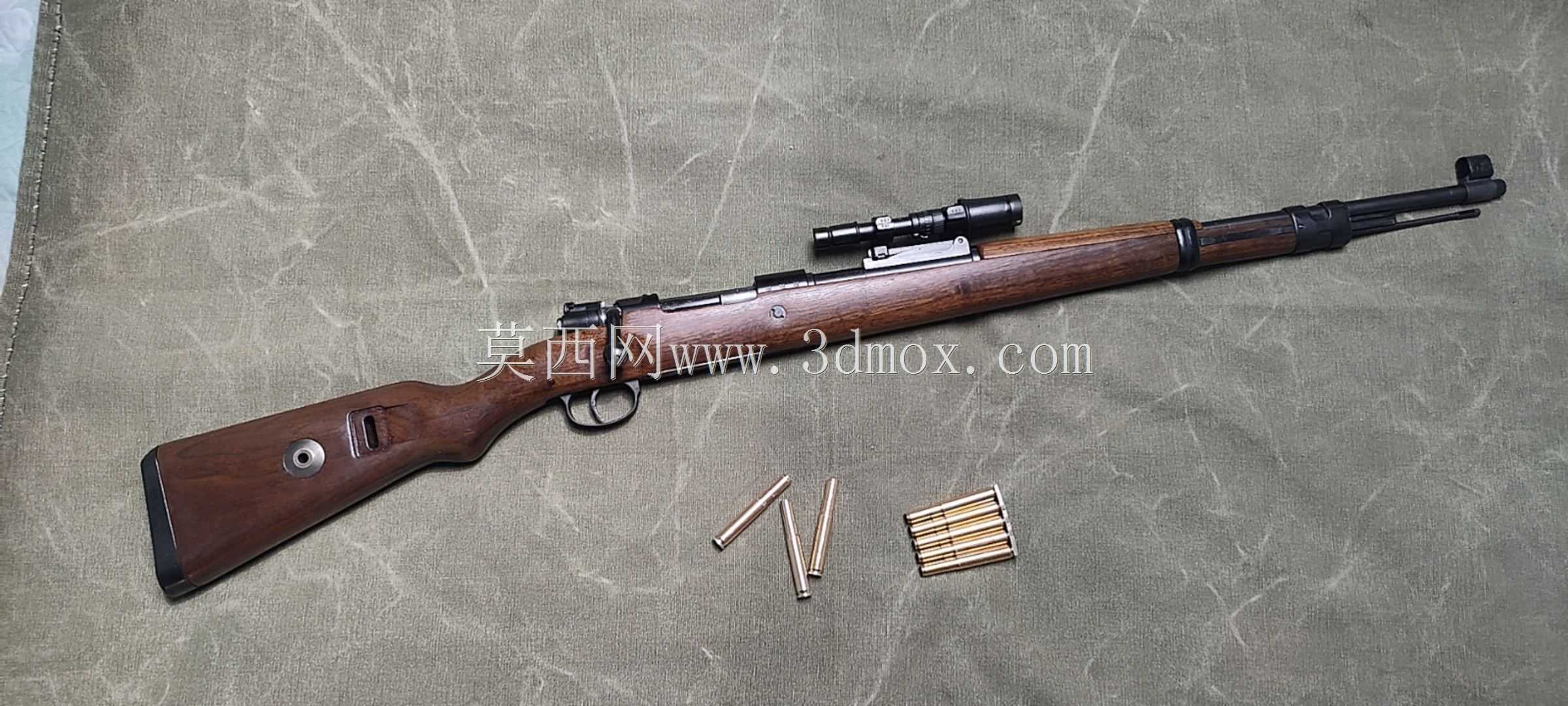

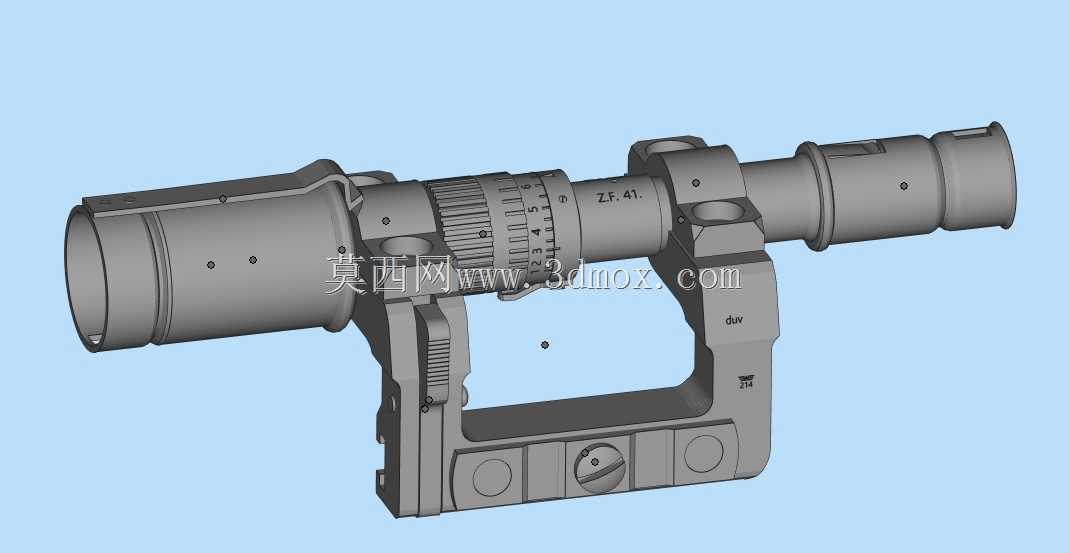

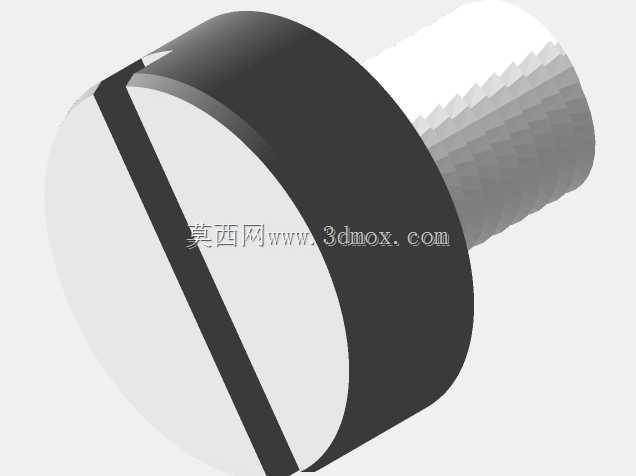

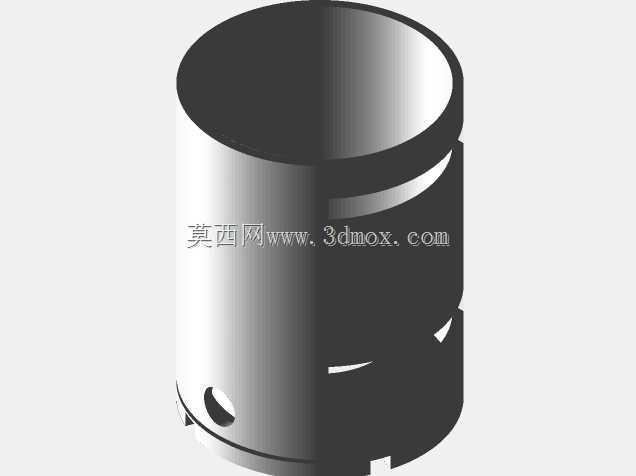

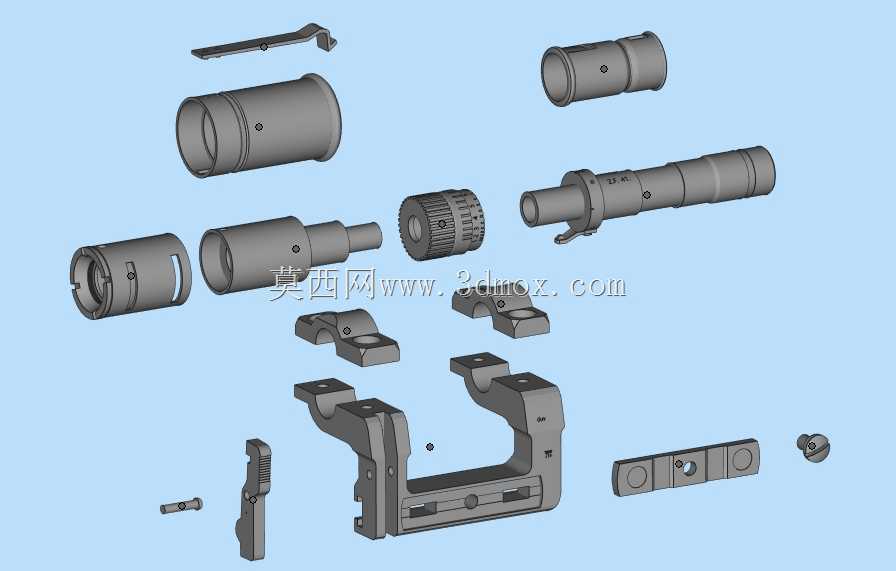

　　该结构件为适配对应型号光学瞄准镜的专用安装支架，主要应用于轻武器战术配件加装场景，核心作用是实现光学瞄准镜与枪械机匣顶部的刚性连接，保证瞄准镜在枪械连续射击产生的后坐力冲击下，始终保持稳定的安装姿态，避免光轴偏移影响瞄准精度。从功能特性来看，支架采用一体式U型环抱式结构设计，上部设置两处同轴的瞄准镜夹持环，环体内壁预留了防滑纹理与微小的过盈配合余量，可在锁紧后完全抱紧瞄准镜镜身，杜绝射击过程中出现的镜身转动、轴向窜动问题；下部为与枪械导轨匹配的安装基座，基座上设置了快拆式锁紧机构，无需额外工具即可快速完成支架与枪械的装拆操作，锁紧后配合面的贴合间隙控制在0.02mm以内，可有效抵消后坐力带来的连接松动。

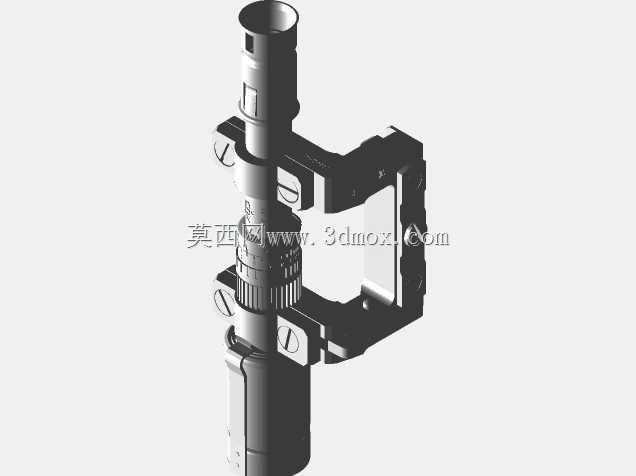

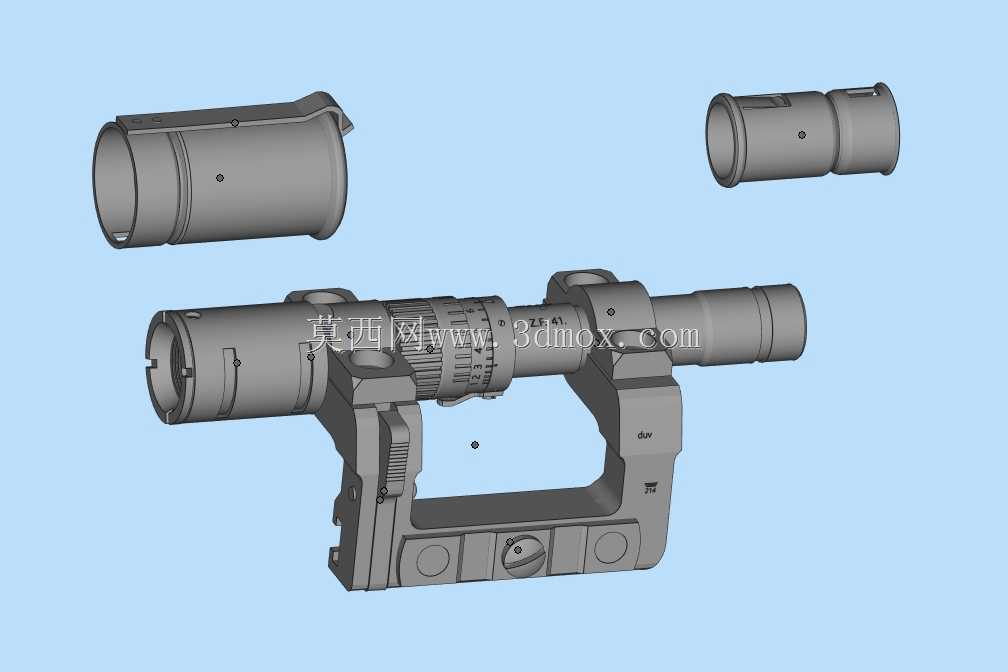

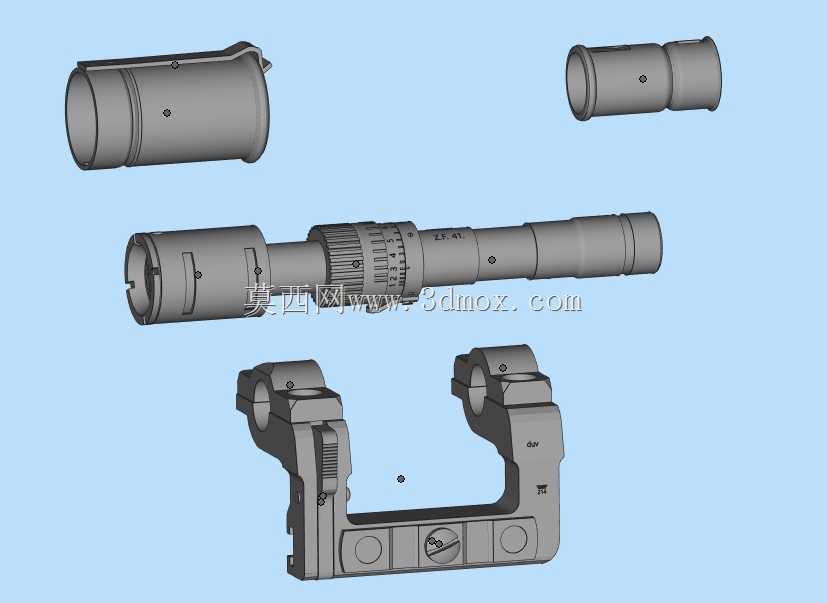

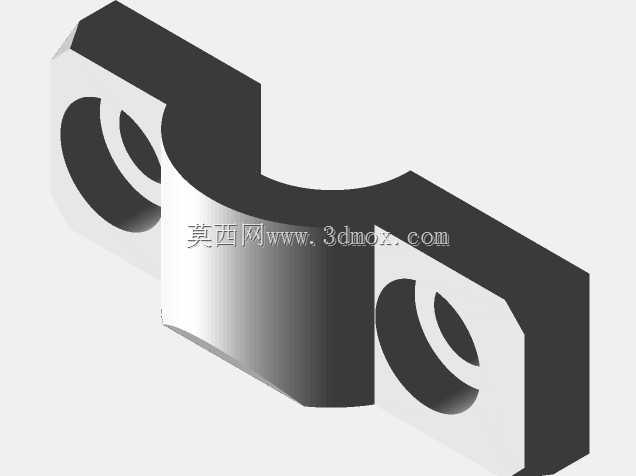

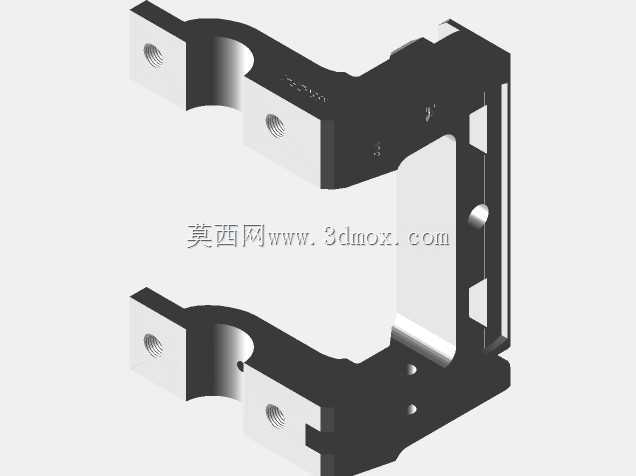

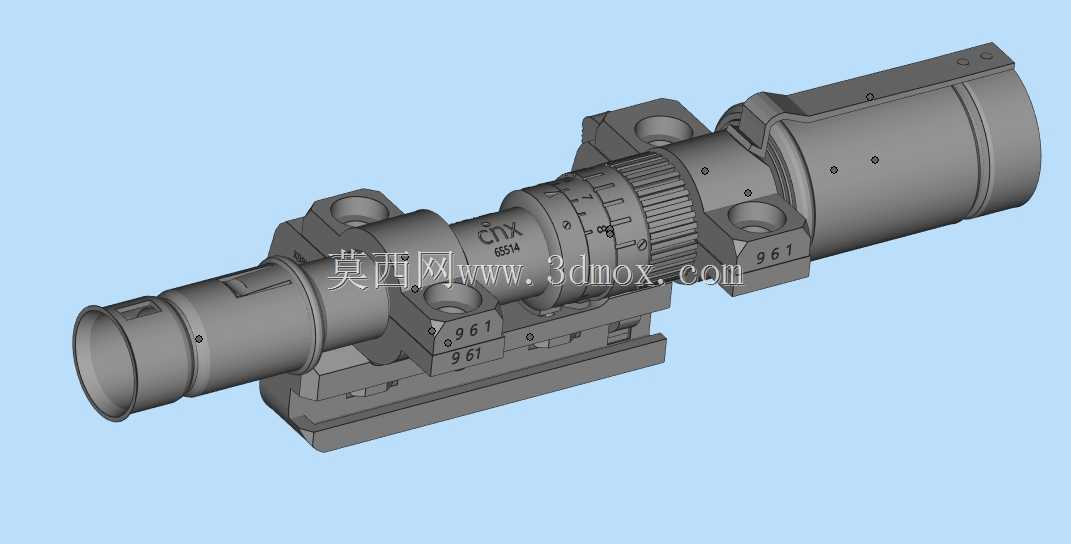

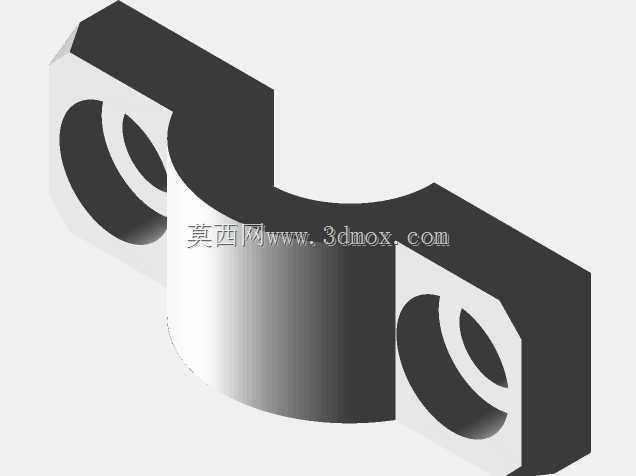

　　设计过程中优先考虑了安装兼容性与结构强度的平衡，夹持环的中心高度经过反复校核，保证瞄准镜安装后，光轴高度与枪械机械瞄具的瞄准基线高度匹配，使用者贴腮时可自然获得舒适的瞄准姿态，无需额外加装贴腮板调整姿态；支架整体的壁厚分布经过受力仿真优化，在夹持环锁紧位置、导轨卡合位置等应力集中区域做了局部加厚处理，非受力区域则做了合理的减重挖槽，在保证整体结构抗冲击强度满足连续射击要求的前提下，尽可能控制了支架自身重量，避免过多增加枪械前端负载影响持枪平衡性。从安装边界来看，两处夹持环的同轴度公差控制在0.015mm以内，可保证瞄准镜安装后光轴与枪管轴线的平行度符合射击精度要求；下部导轨卡槽的尺寸完全适配标准皮卡汀尼导轨的规格，

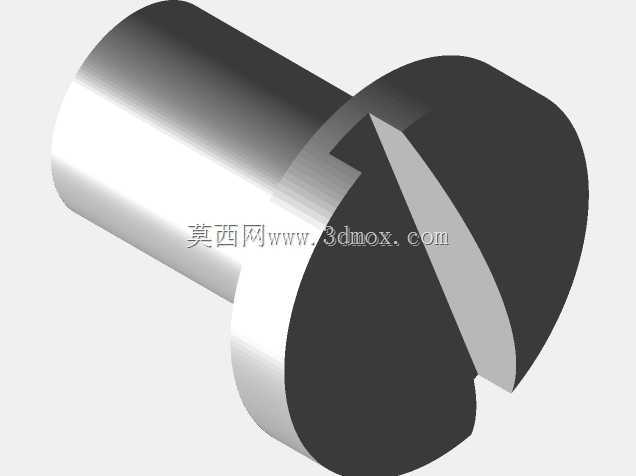

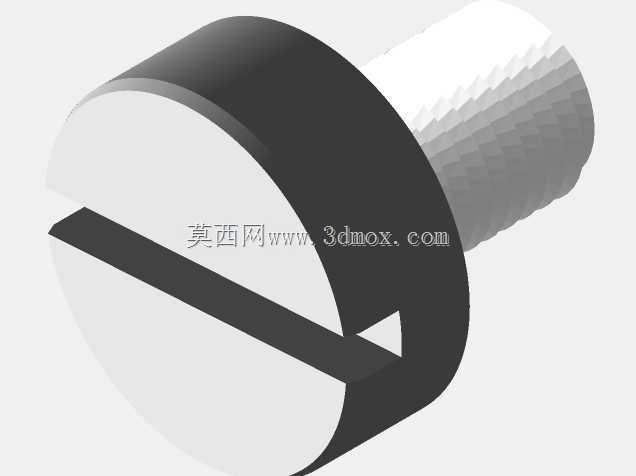

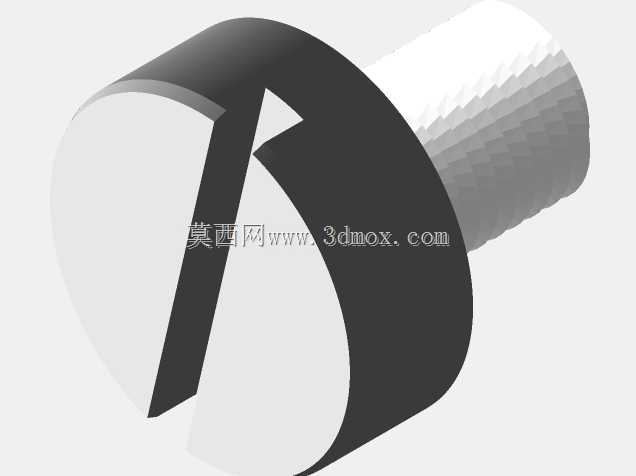

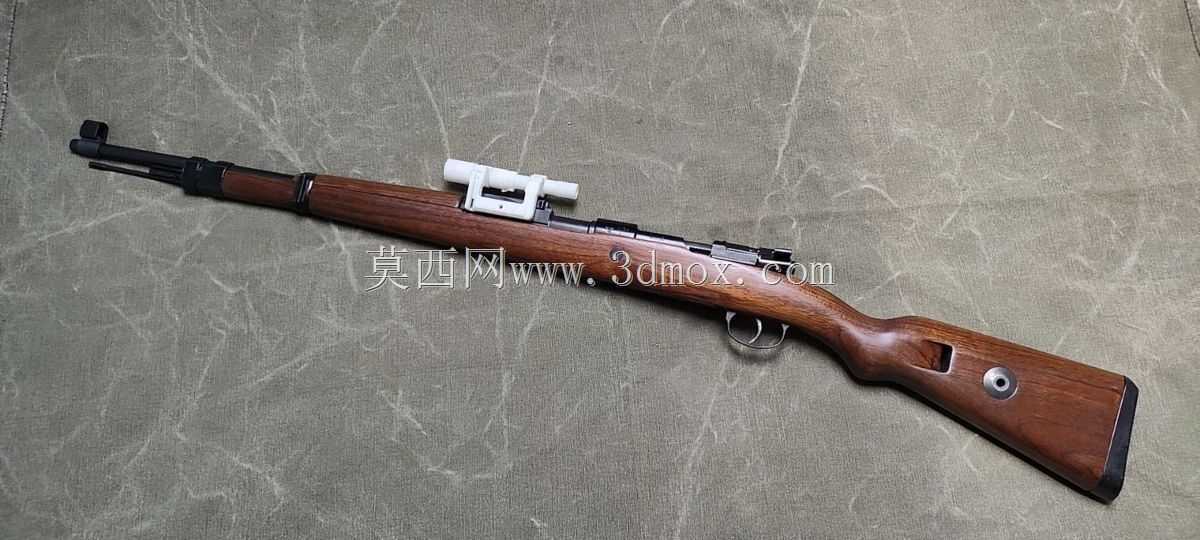

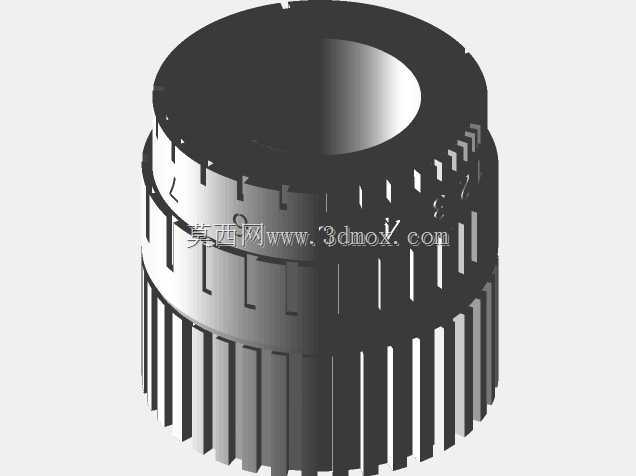

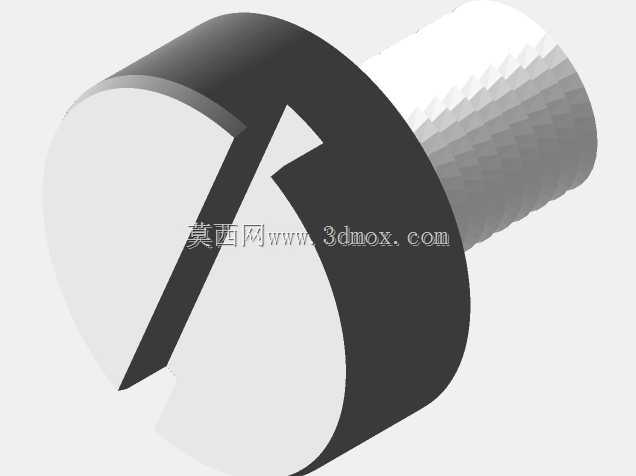

　　卡槽两侧的锁紧凸台可卡入导轨的定位凹槽内，实现前后方向的位置锁止，避免射击过程中支架沿导轨方向前后滑移。支架的调节旋钮位置做了下沉式设计，安装瞄准镜后不会遮挡瞄准镜的倍率调节、视差调节旋钮，使用者在瞄准过程中可直接伸手完成参数调节，无需改变持枪姿态。整体外形采用了棱角过渡的工业设计风格，所有外露棱边均做了R0.5的倒角处理，避免尖锐边角在装拆过程中划伤使用者，同时也减少了携行过程中与装具的勾挂问题。该结构可直接通过光固化3D打印完成样件制作，打印完成后仅需对夹持环内壁、导轨配合面做简单的打磨处理即可满足装配要求，样件经过实际装夹测试，可承受常规模拟后坐力冲击下的连接稳定性要求，完全满足装饰性改装、战术配件模拟装配的使用需求。
