ZF39型瞄准镜适配改装结构三维数模

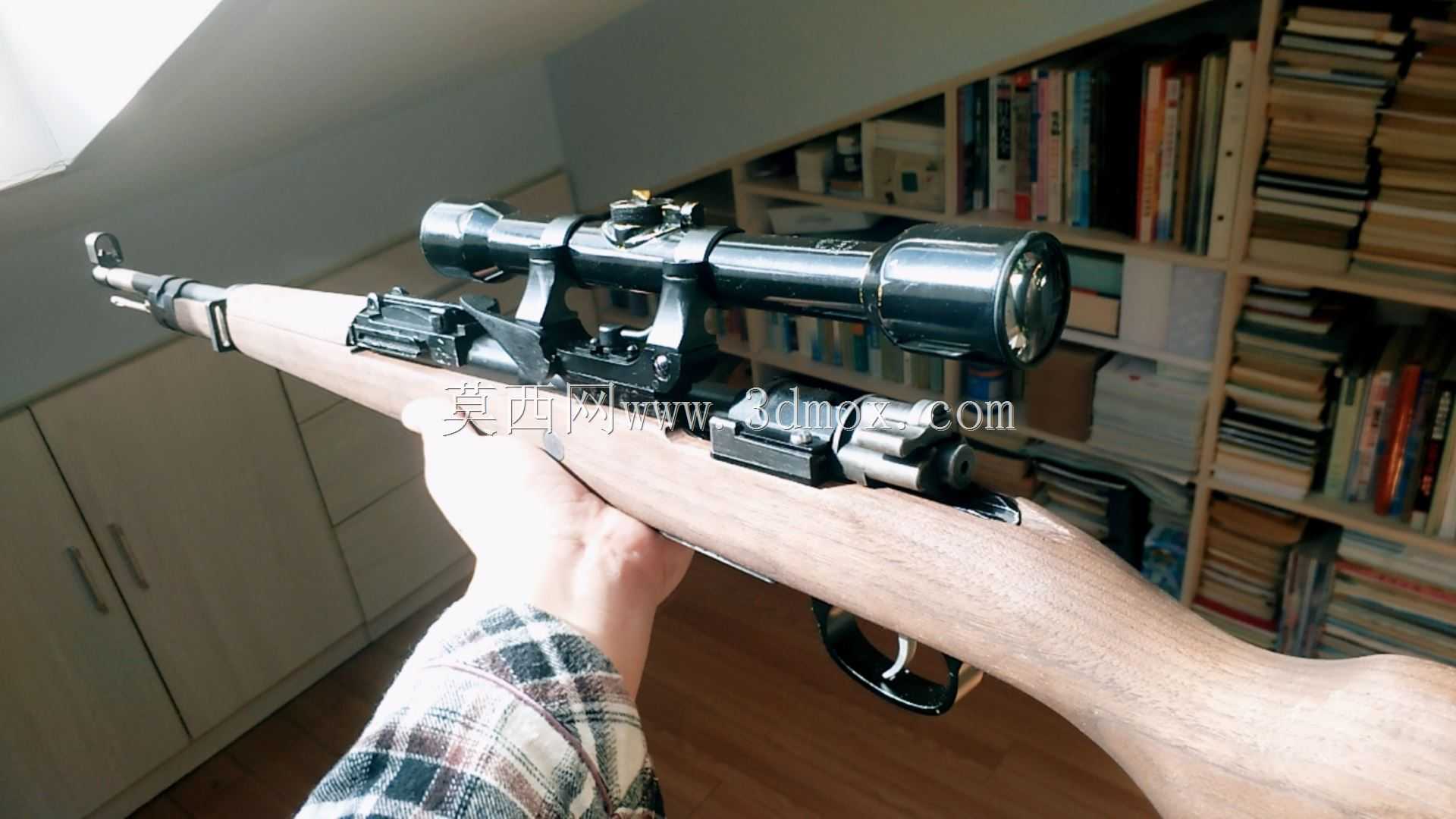

　　这款瞄准镜结构的设计初衷，是面向复古枪械复刻、影视道具制作以及民用射击运动配件改装领域的实际需求，解决纯外观复刻件无实际光路适配、安装尺寸不匹配通用配件的痛点。在实际应用场景中，这类瞄准结构常被搭配在复刻的老式栓动步枪上，用于历史还原类的影视拍摄场景、军迷藏品展示，或是民用射击场地的战术体验改装，区别于量产的商业化瞄准镜，该结构预留了通用光学镜头的改装空间，不需要重新开模制作专属镜片组，可直接适配市售成熟的Bushnell 4x32规格示波器拆卸镜头，大幅降低了小批量定制改装的加工成本。

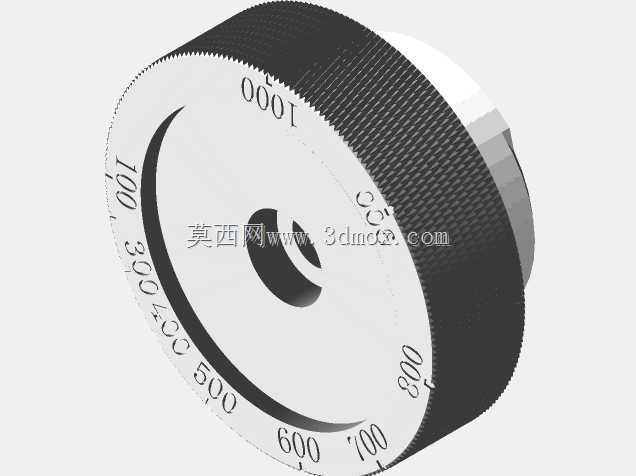

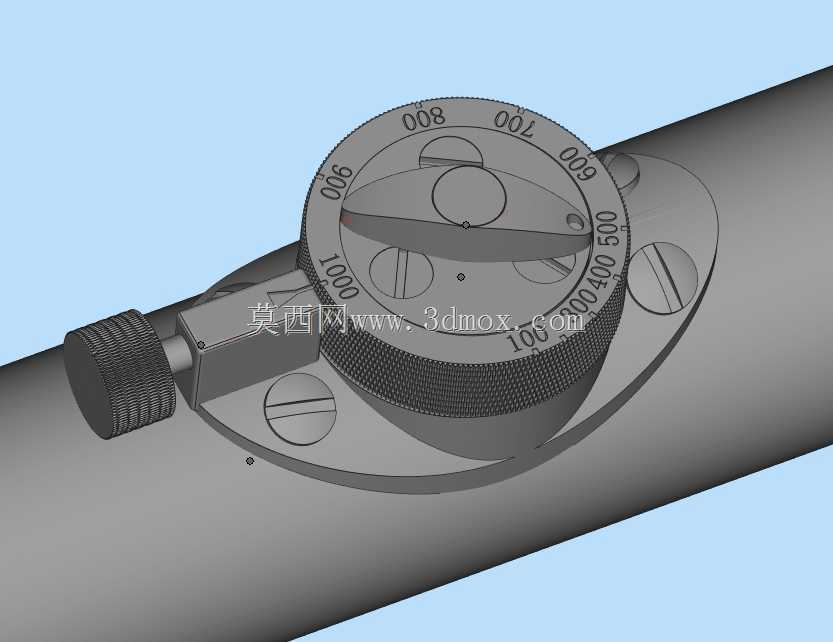

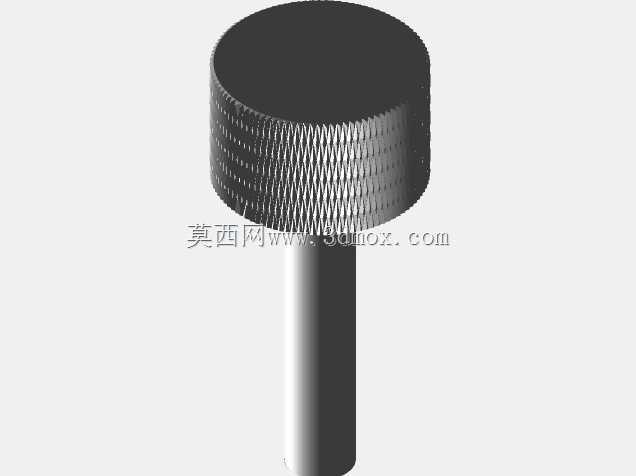

　　从功能特性来看，该结构没有集成多余的电子传感模块，属于纯机械结构配合光学镜片的放大瞄准装置，镜身预留了微分线的加工定位槽，改装者可根据实际使用需求自行制作分化刻度，实现4倍固定倍率的放大瞄准功能，手动调节的镜座结构保留了原始ZF39瞄准镜的调节逻辑，不需要额外加装调节扳手，可直接通过顶部的调节旋钮完成弹道高低、左右的归零校准，对改装者的手动加工精度有一定要求，所有配合面的公差预留均按照3D打印成型的工艺特点设计，打印完成后仅需要简单的打磨装配即可完成镜片安装，不需要二次切削加工。

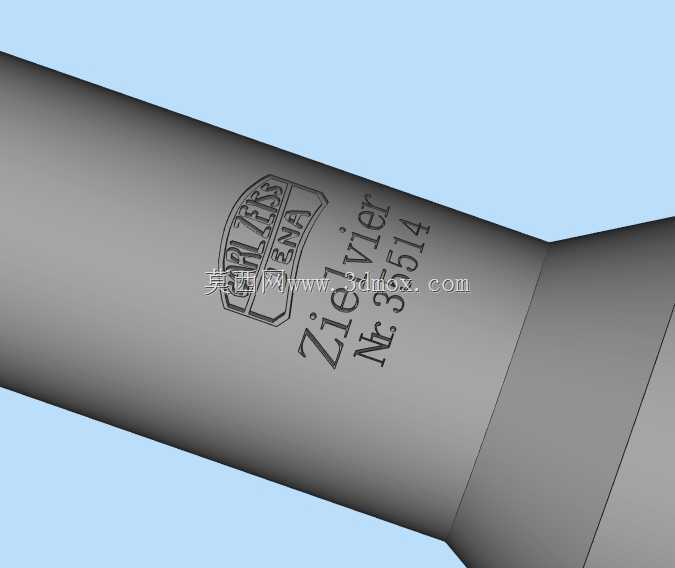

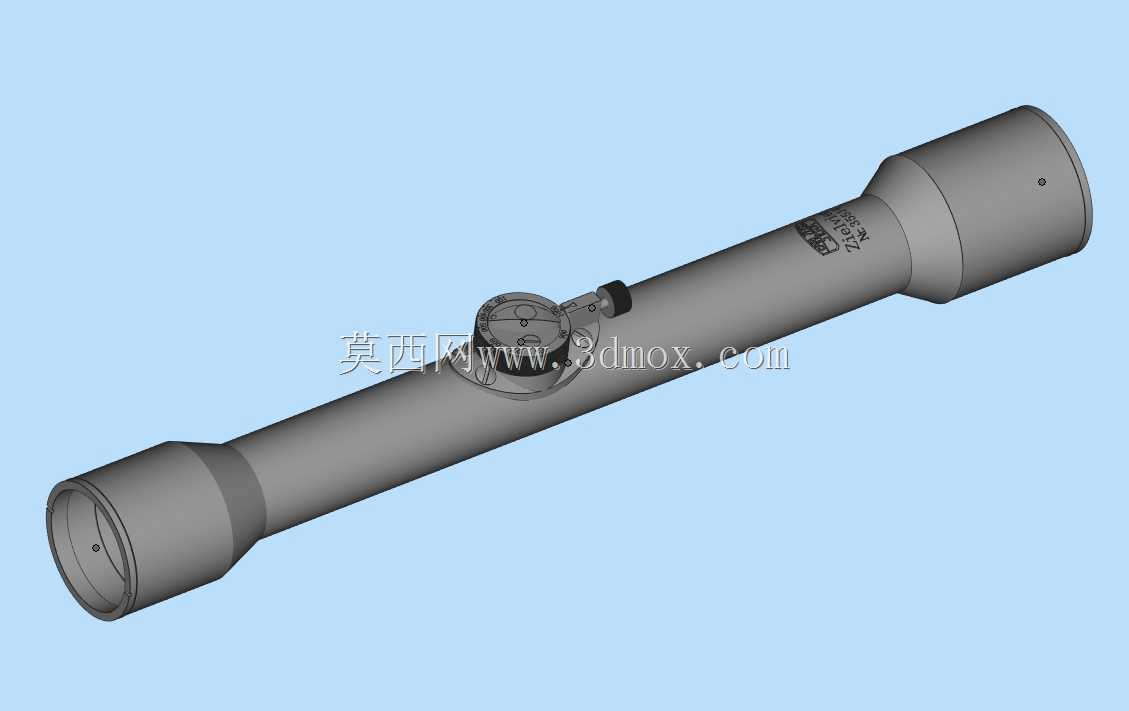

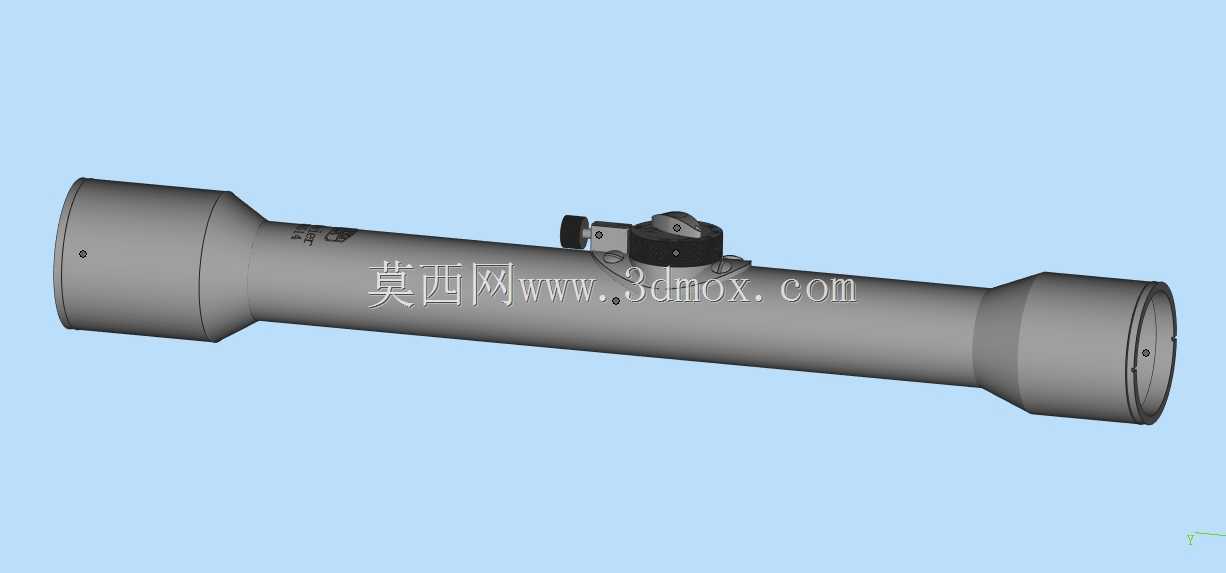

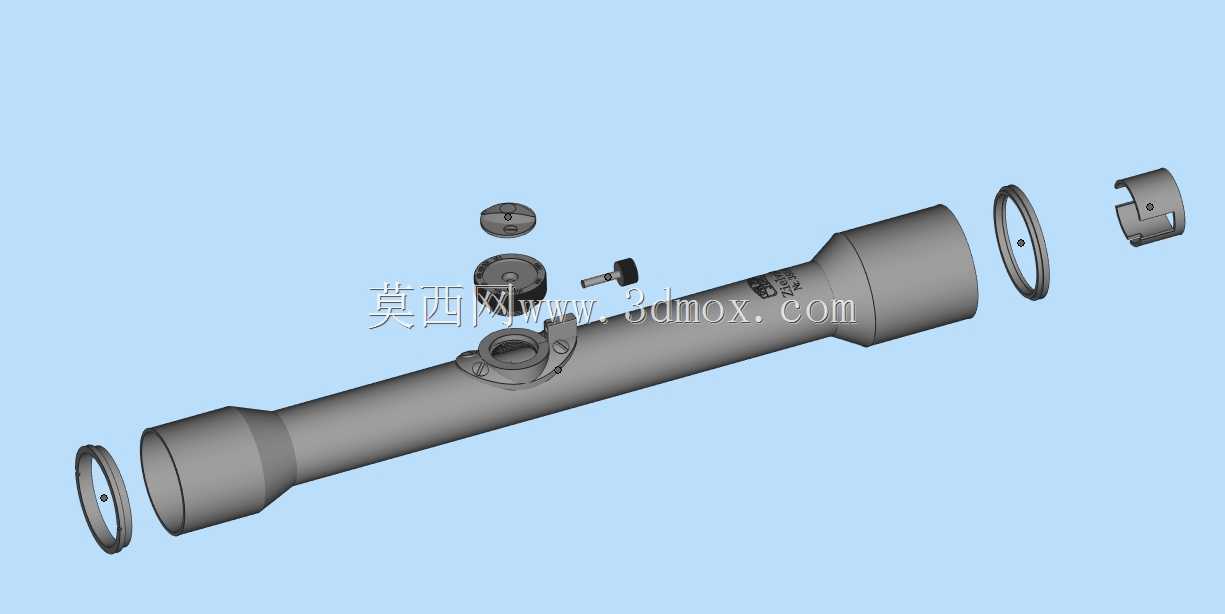

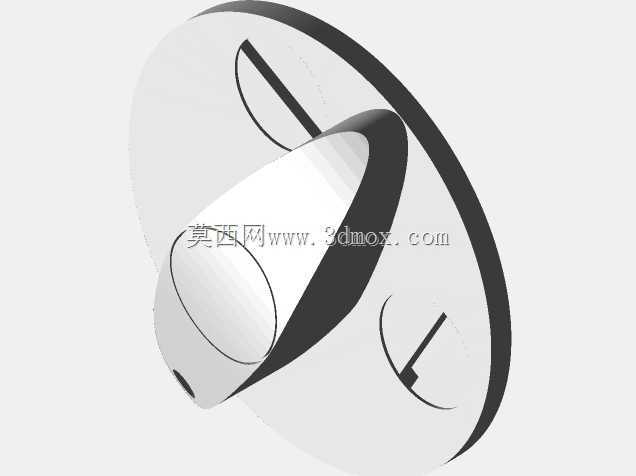

　　设计过程中优先还原了原始ZF39瞄准镜的外形比例，镜身主体采用等径薄壁管结构，两端的物镜、目镜端采用阶梯式扩口设计，既保证了镜片安装的同轴度，也尽可能还原了老式瞄准镜的外观质感。当前版本的安装卡座适配25.4mm标准直径的瞄准镜安装环，可直接固定在通用的皮卡汀尼导轨或是老式栓动步枪的专用镜座上，安装边界尺寸经过反复校核，安装后不会遮挡步枪的机械瞄具视线，也不会与拉机柄的操作行程产生干涉。镜身中部的调节座采用分体式装配结构，与镜管的配合面预留了0.1mm的粘接间隙，3D打印完成后可直接用结构胶粘接固定，不需要额外设计紧固件连接，简化了装配流程。

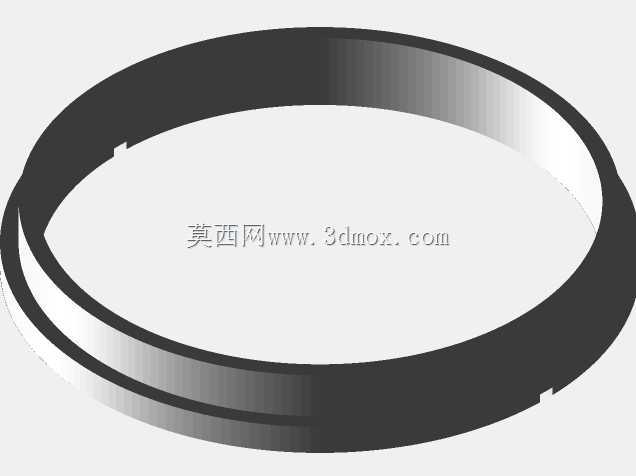

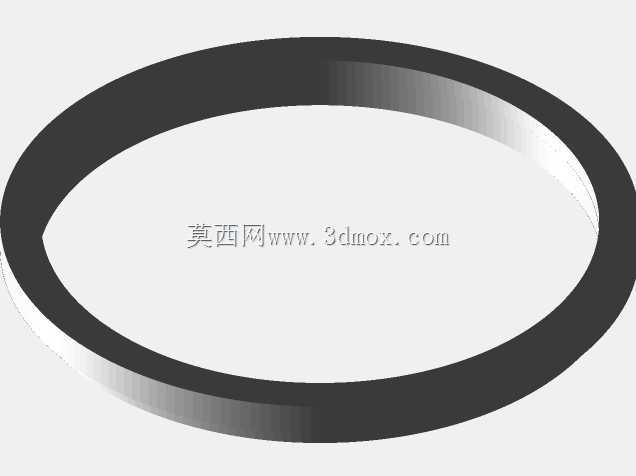

　　考虑到不同改装场景的安装需求，后续可在现有结构基础上调整卡座的夹持直径，拓展适配22.5mm规格的老式镜座安装位，镜身的壁厚设计兼顾了3D打印的成型强度与整体重量，采用PLA材料打印时整体重量可控制在150g以内，不会对枪械的重心平衡造成过大影响，所有棱角位置均做了R0.5的圆角处理，避免打印过程中出现应力集中导致的层间开裂问题，镜片安装位的台阶尺寸严格匹配市售镜头的外径公差，装配后不需要额外增加压圈即可固定镜片，大幅降低了改装的操作门槛。
