B18C Vtec发动机高性能连杆三维设计

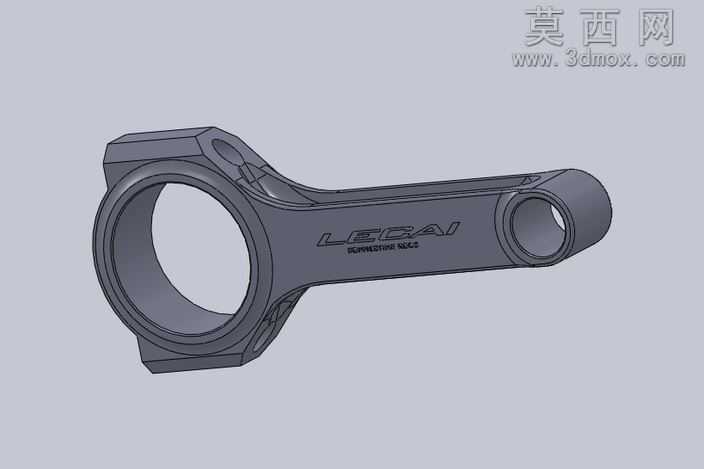

本作品为B18C Vtec发动机配套的高性能连杆三维建模成果，建模过程依托专业三维设计软件完成，全程遵循内燃机连杆的工程设计规范与高性能改装件的性能需求开展设计。建模初期先梳理连杆的核心受力逻辑：连杆作为发动机曲柄连杆机构的核心传力部件，需要承接活塞销传递的燃烧室爆发压力，将活塞的往复直线运动转化为曲轴的旋转运动，工作过程中需承受交变的拉压载荷、惯性冲击力，高性能工况下还需应对高转速带来的额外载荷，因此建模时严格把控各部分的尺寸比例与结构强度冗余。整体建模采用实体特征建模思路，先绘制连杆的纵向对称基准面，在基准面上绘制杆身、大小头的轮廓草图，通过拉伸特征生成连杆的基础实体，再对各部位进行细节优化。大头端采用平切口结构设计，适配B18C发动机的曲轴连杆轴径装配需求，大头孔的内圆面预留轴瓦装配的公差余量，大头端两侧设计有强化凸台，提升螺栓锁紧部位的结构强度，避免高负荷下出现连接松动或结构开裂；小头端设计为整圆结构，用于装配活塞销，小头内部预留衬套安装空间，小头与杆身的过渡区域采用大圆角平滑过渡，降低应力集中系数。杆身采用经典的工字形截面设计，在保证整体结构强度、抗扭抗弯性能的前提下，尽可能降低连杆自身的往复运动质量，减少发动机高转速运转时的惯性负载，杆身表面设计有品牌标识的浮雕特征，还原高性能改装连杆的外观细节。材质设定阶段，参考高性能锻造连杆的常用材质，赋予模型合金钢材质属性，调整材质的金属粗糙度、反光度参数，模拟锻造合金钢经表面处理后的哑光金属质感，渲染阶段采用柔和的工业产品打光方案，多角度展现连杆的结构轮廓、过渡曲面与细节特征，清晰呈现各部位的结构形态与设计细节。整个模型的结构尺寸经过严谨校核，大小头中心距、孔径、杆身截面参数均匹配B18C Vtec发动机的原厂装配尺寸，同时针对性能升级需求做了结构强化设计，既可以作为发动机结构教学的演示模型，也能为高性能发动机连杆的改装设计、工程优化提供三维参考依据，模型的各特征参数可编辑，支持后续的工程仿真分析、工程图导出等二次开发操作。
