M203榴弹发射器配套瞄准标尺结构

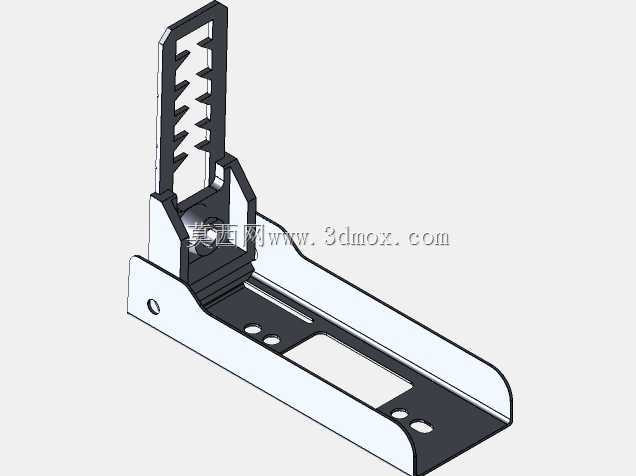

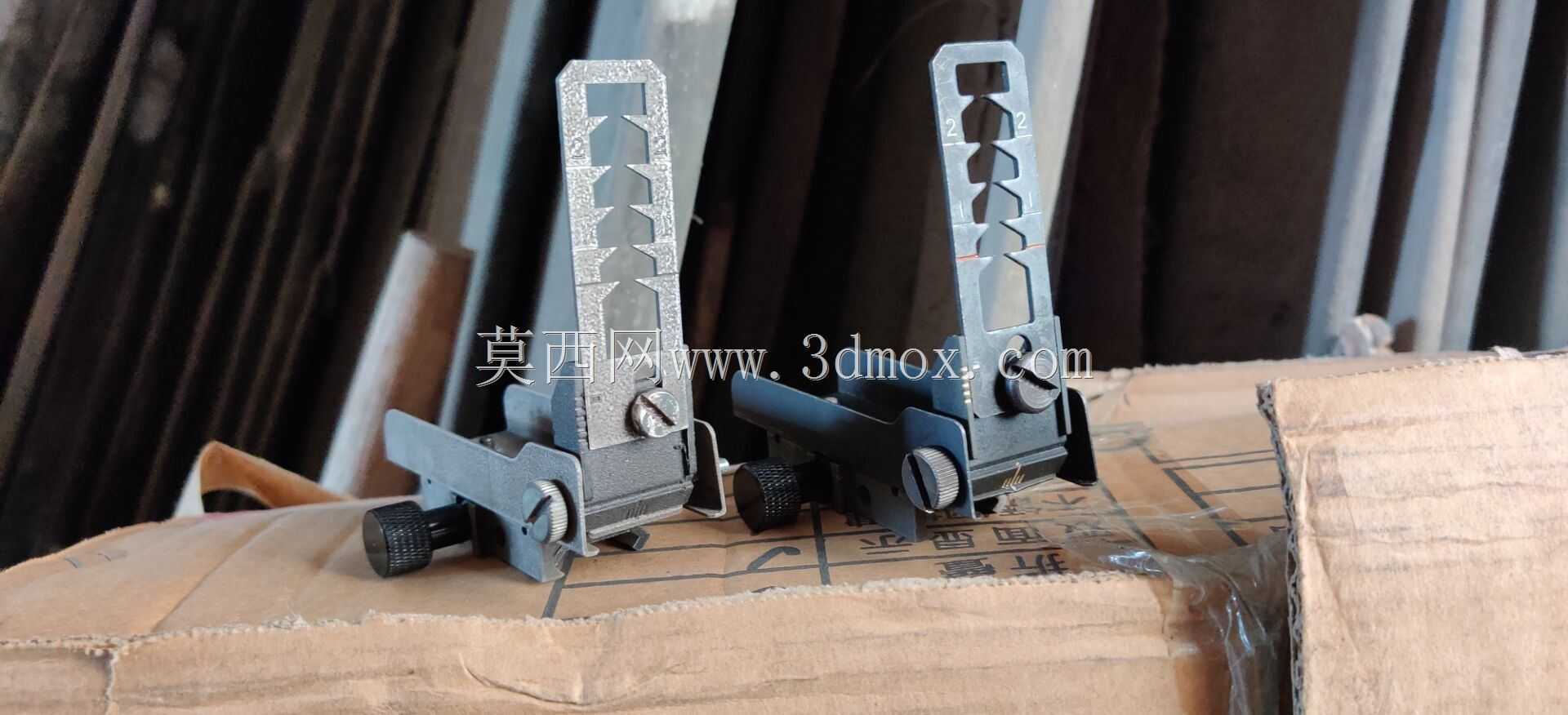

　　这套瞄准标尺主要适配下挂式榴弹发射装置，在轻武器配套附件的实际应用场景中，承担着曲射弹道的射程装定、瞄准角修正功能，区别于直射武器的机械瞄具，榴弹标尺需要兼顾大射角状态下的瞄准通视，同时要适配不同装药号、不同弹种的弹道落差，在班组伴随支援的作战场景中，射手可通过调整标尺的装定分划，快速对应100米到400米区间内的典型打击距离，完成对面目标的概略瞄准。从结构设计思路来看，整套标尺采用折叠式立框结构，非使用状态下可向前放倒贴合在发射器机匣顶面，避免携行过程中勾挂装具、植被，立框上的阶梯状分划缺口对应不同射程的瞄准点，每个缺口的高度差经过弹道解算匹配，不需要射手额外计算弹道高，直接将对应射程的缺口对准目标即可完成瞄准。

　　底座部分采用燕尾槽与紧定螺钉结合的安装方式，安装基准面贴合发射器顶部的皮卡汀尼导轨或者专用安装座，安装时通过侧面的滚花调节旋钮完成锁紧，不需要额外工具即可快速拆装，同时底座上预留了左右微调的结构，可修正枪械本身的弹道偏流，保证瞄准线与弹道的一致性。从外形尺寸与安装边界来看，立框竖起后的总高度控制在85毫米以内，不会遮挡发射器本身的机械瞄具视野，放倒后整体突出机匣表面的高度不超过15毫米，携行时不会产生额外的突出干涉，立框的厚度控制在3毫米，采用钣金冲压成型工艺，兼顾结构强度与轻量化，表面做氧化发黑处理，避免反光暴露目标。标尺上的调节旋钮采用网纹滚花设计，戴战术手套时也能顺畅操作，调节阻尼经过调校，

　　不会因为携行过程中的震动导致分划错位，立框与底座的铰接部位设置了弹簧定位销，竖起和放倒状态下都有明确的档位感，避免射击过程中因为后坐震动导致立框意外移位。在实际使用中，射手可根据目标距离快速扳动立框到对应档位，不需要复杂的装表操作，适配榴弹发射器快速反应的使用需求，整套结构没有复杂的光学组件，纯机械结构的可靠性极强，在高温、高湿、扬尘等恶劣环境下也能稳定工作，不会因为环境因素出现瞄准失效的问题，结构上的所有棱角都做了倒钝处理，避免操作时划伤手部，铰接部位的间隙经过严格控制，长期使用后的磨损量不会影响瞄准精度，分划缺口采用矩形开口设计，视野开阔，能够快速捕捉运动目标，同时缺口的宽度经过匹配设计，既不会因为过窄遮挡目标，也不会因为过宽导致瞄准误差过大。
